Zyklus : milyuGO Tasche, milyuGO, Stirnfräsen Tasche, Tasche, Tasche+Vorschlichten, Rest Tasche, UPG-Tasche, UPG-Raümen, Taschen Tauchbearbeitung, PAM, Schrupp und Restschruppen, Schruppen Winkelparallel, Tasche - Form, Fläche - Form, Flachbereiche Schlichten, 3X Isoparametrisch, 5X Isoparametrisch
Definition
|

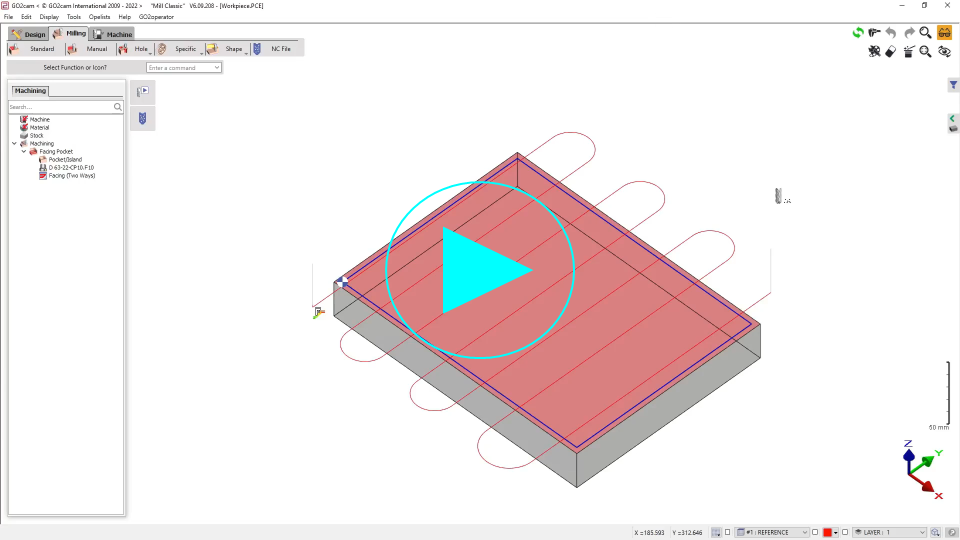

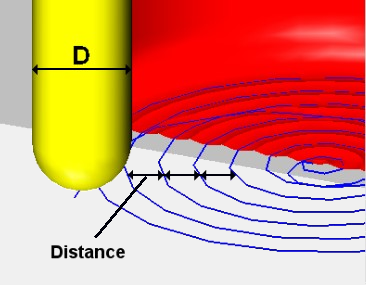

Schrittüberlappung ist der Abstand zwischen den Bahnen eines Werkzeugs während einer Operation. Schrittüberlappung (Werkzeugverhältnis) ist das Verhältnis des Abstands zwischen den Bahnen zum Werkzeugdurchmesser. Schrittüberlappungswert (Ae) ist die Bewegung des Werkzeugs in XY für die nächste Bahn. |
|
|
Die Formel für den Schrittüberlappungswert : Abstand XY = Werkzeugdurchmesser x Schrittüberlappung (mit 0< Schrittüberlappung <1) Beispiel : Werkzeugdurchmesser = 10 mm Schrittüberlappung = 0.8 Daher Abstand = 10 mm x 0.8 = 8 mm |
|
|
|
|

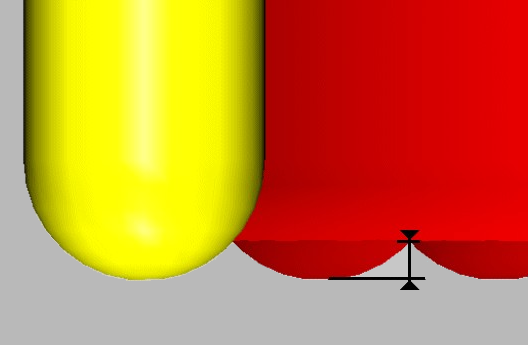

XY Rauhigkeit
|
Option verfügbar mit einem Kugelfräser oder einem Torusfräser. Er verwaltet die Materialhöhe, die am Boden der Tasche verbleibt. Die Änderung dieses Wertes modifiziert die Schrittüberlappung und die Anzahl der generierten XY-Bahnen. |
|
Spitzen der Bodenfläche
|
Ermöglicht dem Werkzeugweggenerator, beim Einsatz eines Radiuswerkzeugs das Eintauchen in Winkelbereichen zu vermeiden. Die Flugbahn wird angepasst, um eine kontinuierliche Wellenbewegung zu verfolgen, die sanfte Übergänge, reduzierte Vibrationen und eine verbesserte Oberflächengüte in Ecken oder bei scharfen Werkzeugwegwinkeln gewährleistet. |
|

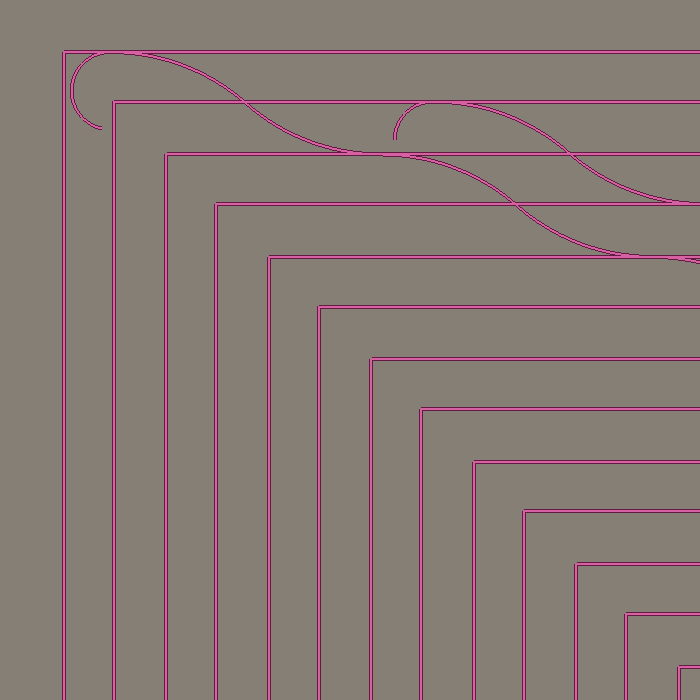

Werkzeugweg generiert mit Spitzen der Bodenfläche auf
Nein
.
Beachten Sie, dass keine Eintauchbewegung generiert wird. |

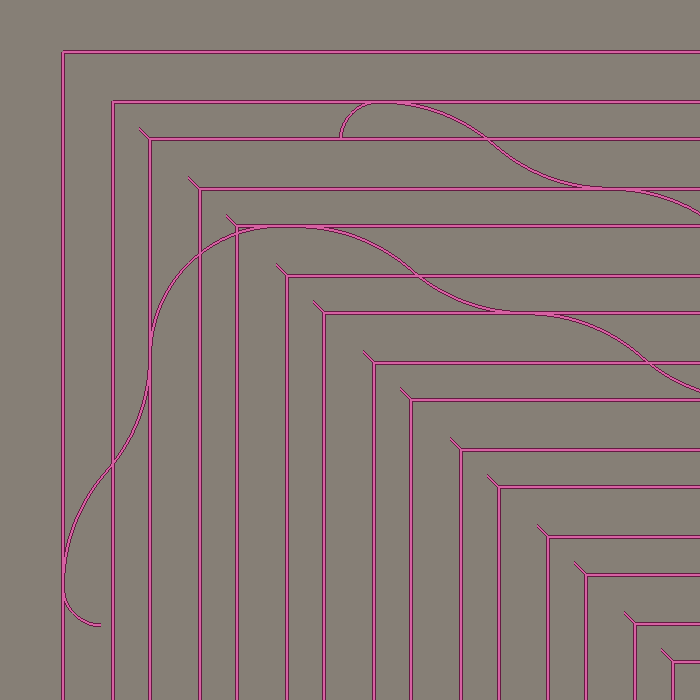

Werkzeugweg generiert mit Spitzen der Bodenfläche auf
Ja
Beachten Sie eine Eintauchbewegung, die in den Ecken generiert wird. |

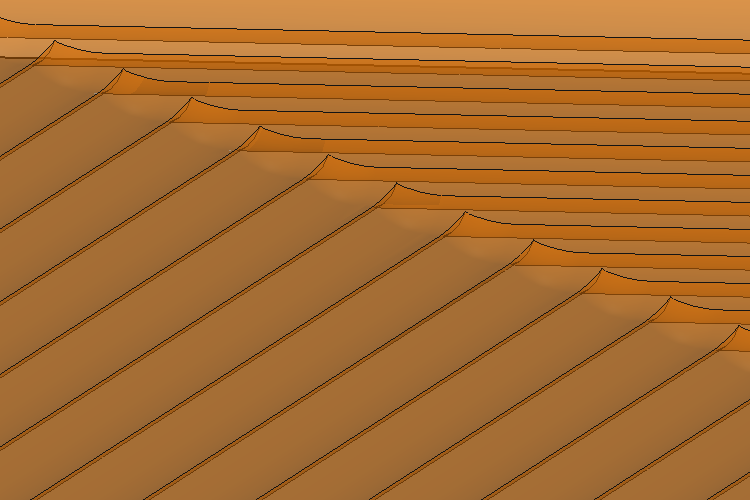

Werkstück nach der Bearbeitung mit Spitzen der Bodenfläche auf
Nein
.
Beachten Sie, dass die Spitzen höher sind als die Wellenhöhe. |

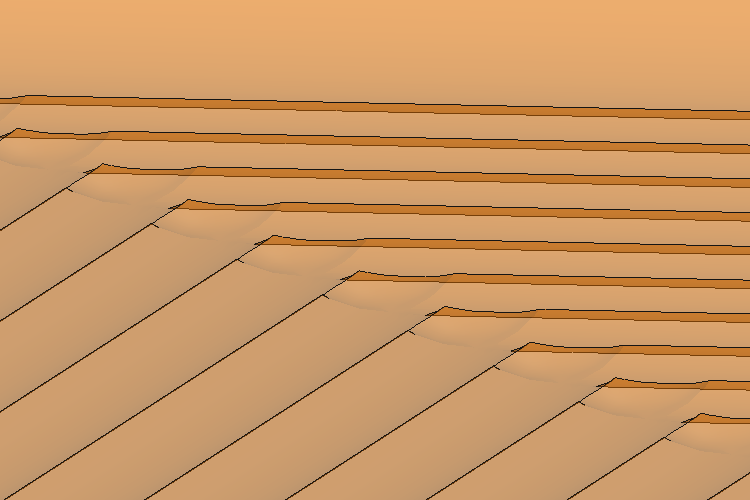

Werkstück nach der Bearbeitung mit Spitzen der Bodenfläche auf
Ja
.
Beachten Sie die Reduzierung der Spitzen, um die Wellenhöhe anzupassen. |
