Definition

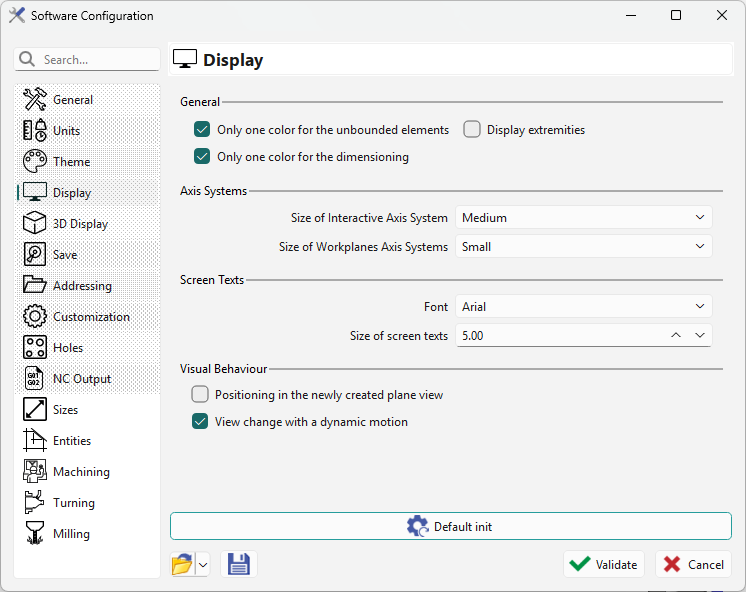

Auf dieser Seite können Sie Ihre Anzeige gemäß den unten aufgeführten Optionen anpassen.

Es gibt vier Abschnitte:

  • Generell

  • Achsensysteme

  • Bildschirmtexte

  • Visuelles Verhalten


Beschreibung und Verwendung

Generell

  • Nur eine Farbe für unbegrenzte Elemente : Linien und Kreise werden in einer einzigen Farbe angezeigt ( schwarz standardmäßig). Wenn diese Option deaktiviert ist, verwenden diese Elemente die aktuelle Farbe wie andere begrenzte Drahtgitterelemente (Segment, Bogen usw.).

  • Nur eine Farbe für Bemaßung : Wendet die gleiche Regel auf Bemaßungselemente an.

  • Extremitäten anzeigen : Zeigt ein Symbol an den Endpunkten von Drahtgitterelementen an.

Achsensysteme

  • Wählen Sie die Größe der Interaktives Achsensystem (bottom right corner).

  • Wählen Sie die Größe der Arbeitsebenen Achsensysteme, die an den Ursprüngen der Arbeitsebenen angezeigt werden. Die meisten sind ausgeblendet; siehe Erklärung hier: Anzeigebalken .

Bildschirmtexte

Ändern Sie die Schriftart und Größe aller Texte, die auf dem Bildschirm angezeigt werden , wie z.B. Messergebnisse des Steuerbefehls und Profilbezeichnungen.

Visuelles Verhalten

  • Positionierung in der neu erstellten Ebene: Wenn eine Ebene erstellt wird, wird sie zur aktuellen Ebene.

  • Ansichtswechsel mit dynamischer Bewegung : Ansichten und Zooms ändern sich mit dynamischer Bewegung.

Neue Allgemeines Verhalten der Software bezüglich Ansichten :

  • Ansichten ändern sich nicht mehr zwischen Kontexten oder beim Erstellen einer Arbeitsebene. Die Option 'Positionierung in einer neu erstellten Ebene' ist standardmäßig AUS. Stellen Sie sie auf EIN, um das vorherige Verhalten wiederherzustellen.

  • Beim Beenden der Simulation Simulationsbildschirmansicht beibehalten .
