Diese vertikale Leiste ermöglicht den schnellen Zugriff auf Anzeigeoptionen für Elemente im Arbeitsbereich:

• On the top is the Details ein-/ausblenden [1] und Dialog der Filter [2] , which enables to hide geometric elements by type, by color, by layer, etc.

• Unten sind die Anzeige-Registerkarten für Elemente aufgeführt, die als „Haupt-Elemente“ gelten, nämlich das Volumen [3] , das Rohteil [4] , the symbols (vices, clamps…) [5] , and the tools [6] . Those buttons enable to hide/display those elements and to manage their transparency with a single click.

Sie können ein Video zur Verwendung von Filtern am Ende der Seite ansehen: Klicken Sie hier

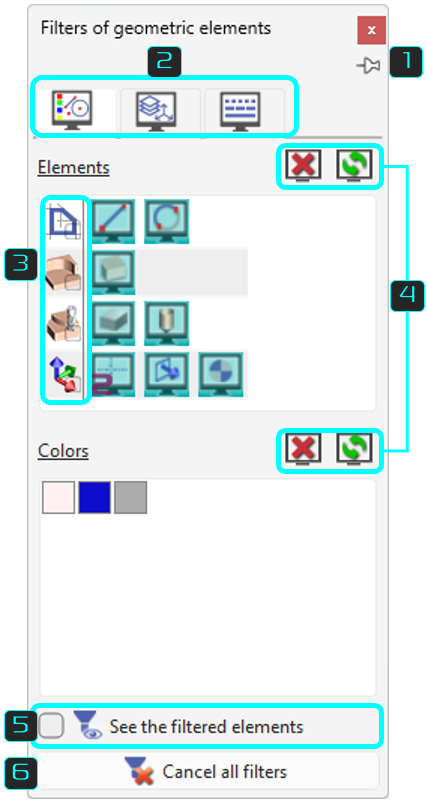

Fixieren Sie den Filter, damit er auf dem Bildschirm sichtbar bleibt.

3 Haupt-Geometrie-Registerkarten

• Elemente & Farben : Elemente oder eine bestimmte Farbe ausblenden (z.B. alle blauen Elemente).

• Layer & Ebenen : Elemente ausblenden, die zu ausgewählten Layern oder Ebenen gehören.

• Linien (Typen & Stärke) : Elemente nach Linientyp oder -stärke ausblenden.

Filtern nach Elementfamilie

• 2D

• 3D

• Bearbeitung

• Arbeitsebenen

Abbrechen : setzt alle Filter für den aktuellen Filtertyp zurück.
Filter umkehren : kehrt die Anzeige der gefilterten Elemente um.
Beispiel: Nach Blau filtern, dann umkehren, um nur blaue Elemente anzuzeigen.

Nur die gefiltert Elemente anzeigen:
Wenn aktiviert, bleiben gefilterte Elemente sichtbar, aber inaktiv (nicht auswählbar).

Alle Filter aufheben :
Setzt alle im Dialog gesetzten Filter zurück und bricht auch alle Ausblenden Aktionen ab (aus dem Bearbeiten Menü und kontextbezogenen Pop-ups).

Sie können ein Video sehen, das die Fähigkeit demonstriert: Alle Filter löschen.

Jeder Elementtyp hat sein eigenes Symbol. Die aktiven Elemente haben ihr Symbol in Farbe und gedrückt (in Blau). Um einen Elementtyp zu filtern, z.B. die Bemaßungen, klicken Sie auf das Symbol und es wird ausgegraut.

Wenn eine 'Familie' nicht ausgewählt : alle Elemente sind sichtbar.

Wenn eine 'Familie' ausgewählt : alle Elemente sind ausgeblendet.

Ein Strich wird angezeigt, wenn die Elemente einer Familie entweder ausgeblendet oder ausgewählt sind.

Für Drahterosion:

Im Filterdialog gibt es eine spezielle Entität für 'Einfädelpunkt', die es ermöglicht, diese von geometrischen Punkten zu unterscheiden.

Klicken Sie auf das Farbfeld, damit alle Elemente dieser Farbe gefiltert werden. Ein 'Benutzer'-Symbol erscheint dann, um den neuen Status anzuzeigen.

Sonderfälle:

• 2 Farbsymbole sind besonders, da sie immer einem Elementtyp zugeordnet sind: unbegrenzte Elemente (Linie, Kreis) und Bemaßungen.

• Manchmal erscheint ein 'Warnsymbol' auf einem Farbfeld. Dieses Symbol zeigt an, dass einige Elemente mit dieser Farbe durch eine andere Art von Filter (Linientyp, Elementtyp usw.) gefiltert wurden.

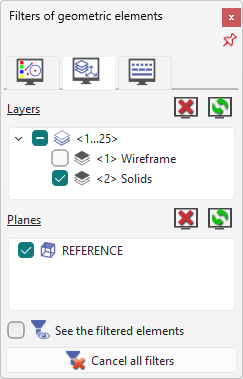

Um nach Ebenen und Layern zu filtern, deaktivieren Sie einfach das entsprechende Kontrollkästchen.

Alle Elemente, die zur Ebene oder zum Layer gehören, die/der nicht ausgewählt ist, sind nicht mehr zugänglich.

Im Beispiel rechts sind alle Elemente von Layer 1 'Drahtmodell' gefiltert.

Manchmal erscheint die '2' von GO2cam auf einem Elementtyp. Dies zeigt an, dass ein automatischer Filter aktiv ist. Der Benutzer kann diesen automatischen Filter aufheben und dann wählen, ob das Element angezeigt oder nicht angezeigt werden soll. Folglich gibt es 3 Filterebenen, lassen Sie uns dies am Beispiel des Rohteils erklären:

Automatischer Modus: GO2cam filtert das Rohteil in den Geometriemenüs und zeigt es in der Bearbeitung an.

Benutzermodus: Der Benutzer wählt, das Rohteil jederzeit anzuzeigen.

Benutzermodus: Der Benutzer wählt, das Rohteil jederzeit zu filtern.

Die automatischen Filter werden auf mehrere Elementtypen angewendet:

• Die Linien, gefiltert in der Bearbeitung,

• Die Achsen, gefiltert in der Bearbeitung,

• Das Rohteil, gefiltert in der Geometrie,

• Die Symbole, gefiltert in der Geometrie.

Die Achsensysteme von Ebenen haben ein anderes Verhalten:

Im automatischen Modus wird das Achsensystem der aktuellen Ebene immer angezeigt.

Im aktiven Modus sind die Achsensysteme aller Ebenen sichtbar,

Im inaktiven Modus gibt es kein sichtbares Achsensystem.

Diese Elemente sind die Volumen , das Rohteil , das Symbole (Schraubstöcke, Klemmen...), und die Werkzeuge . Die Anzeige-Registerkarten sind kontextabhängig, sie erscheinen nur, wenn die Elemente vorhanden sind. Sie sind auch abhängig von jeder Aktion in den Filtern: Wenn ein Element gefiltert wird, verschwindet die entsprechende Anzeige-Registerkarte!

2 Aktionen sind auf den 4 Elementen möglich:

• Ein Linksklick auf das Element-Symbol ermöglicht es, es auszublenden (und anzuzeigen). Standardmäßig ist das Element sichtbar, wenn es ausgeblendet ist, wird das Wolken-Symbol darauf positioniert.

Sichtbar

Ausgeblendet

• Ein mittlerer Klick auf das Element-Symbol ermöglicht die Aktivierung von Transparenz . Der kleine Pfeil wird grün, um die Änderung anzuzeigen.

Durch Klicken auf diesen Pfeil , entweder grün oder blau:

• können Sie auf einen Schieberegler zugreifen, um die Transparenzintensität .

• einzustellen. Das Kontrollkästchen wird verwendet, um die Transparenz ein-/auszuschalten.

• Sie können auch direkt auf den Pfeil klicken, wenn er blau ist, um die Transparenz zu aktivieren und einzustellen.

In turning, the slider bars for part and stock also provide access to the defined Schnittansicht . The section is always done on the 2 elements at the same time.

Sie können ein Video zur Verwendung von Filtern ansehen:
