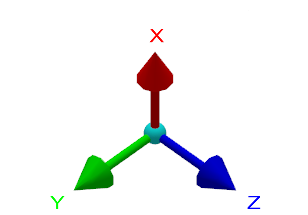

Das interaktive Achsensystem in GO2cam verwendet Standard-RGB-Farben.
The size of the interactive axis system can be modified by going to Werkzeuge > Optionen > Anzeige. |
|
|
|
|
Sie können ein Video am Ende der Seite ansehen: klicken Sie hier |
|
Das interaktive Achsensystem dient vier Zwecken:
-
Visualisiert die XYZ-Achsen der aktuellen Ebene .
-
Bietet Zugriff auf verschiedene Ansichtsbefehle durch Klicken auf verschiedene Teile des Achsensystems
|
Nullpunkt |
Linksklick: Ansichten ändern Linksklick + Strg: Ansicht umkehren Rechtsklick: Ansichtsliste öffnen |
|
Spitze des Pfeils |
Linksklick: Ansicht umkehren |
|
Körper des Pfeils |
Linksklick: um Achse drehen Linksklick + Strg: Drehung in 5°-Schritten |
|
Buchstabe |
Linksklick: Vektor vorwärts ausrichten Linksklick + Strg: Richtung umkehren |
3. Zugriff auf vorhandene Ansichten
Rechtsklick auf den Nullpunkt des interaktiven Achsensystems, um vorhandene Ansichten anzuzeigen. Sie können auch F8 .
Dieses Dialogfeld wird angezeigt:
4. Erstellung von Ebenen
Durch Ziehen des Nullpunkts des interaktiven Achsensystems auf eine massive Oberfläche wird automatisch eine neue Ebene erstellt, die es Ihnen ermöglicht, den Standort des Nullpunkts auszuwählen.
Nachdem das System auf einen Punkt oder eine Ebene gesetzt wurde, fordert Sie ein Dialogfeld auf, die Ebene zu positionieren:
Weitere Informationen zur Ebenenerstellung finden Sie auf dieser Seite, wie Sie Arbeitsebenen erstellen .
|
|
Sie können ein Video zum interaktiven Achsensystem ansehen:
|
