Definition

Eine Arbeitsebene wird durch 3 zueinander senkrechte Richtungen, X, Y und Z, definiert. Die Arbeitsebene ist XY und das Werkzeug ist immer in Z-Richtung der aktuellen Ebene.

Beim Eintritt in GO2cam wird bereits eine Ebene erstellt; genannt Referenzebene im Fräsen und Drahterodieren, Drehebene im Drehen (Arbeitsebene ist ZX).

In einigen spezifischen Fällen (wie z.B. Bearbeitung auf einer 4-Achsen-Maschine) müssen Sie neue Ebenen erstellen, die anderen Flächen des Teils entsprechen.

Alle notwendigen Befehle zur Erstellung werden Ihnen zur Verfügung gestellt.

Die Die erstellte Ebene wird immer zur aktuellen Ebene .

Das Erstellen einer neuen Ebene ändert jedoch nicht die aktuelle Ansicht. Sie können dieses Verhalten mit der Option Positionierung in der neu erstellten Ebenenansicht , verfügbar unter Werkzeuge>Optionen>Anzeige, ändern.

Sonderfall ist die Abwicklungsebene: Sie wird zur aktuellen Ebene und die Ansicht ist ebenfalls geändert .

Ebenenliste

Sie können auf die Liste der vorhandenen Arbeitsebenen in der interaktiven Statusleiste zugreifen. Mit dieser Liste können Sie:

  • Ändern Sie die aktuelle Arbeitsebene, indem Sie die neue Arbeitsebene aus der Liste auswählen.

  • Zeigen Sie nur die Elemente an, die zur aktuellen Arbeitsebene gehören, mit der Checkbox

  • Ändern Sie die aktuelle Arbeitsebene, indem Sie auf ein Element klicken, das zu ihr gehört: Klicken Sie auf die Pipette und dann auf das Element.

Sie können die Ebene auch ändern, indem Sie mit der rechten Maustaste auf das Achsensystem der Ebene klicken und Definieren als aktuelle Ebene auswählen.


Achsensystem

Anzeige der Achsensysteme der Arbeitsebenen

Konfiguration

Sie haben die Möglichkeit, die die Achsensysteme anzeigen entsprechend den vorhandenen Arbeitsebenen. Das Achsensystem zeigt auch die Ebene Nr. , diese Nummer finden Sie auch in der Liste der Ebenen.

Die Anzeige wird im Dialog der Filter konfiguriert:

  • Um nur das aktuelle Ebenenachsensystem anzuzeigen, behalten Sie den Automatikmodus bei

  • Um die Achsensysteme aller vorhandenen Ebenen anzuzeigen, aktivieren Sie das Symbol im 'sichtbaren' Modus

  • Um keine der Achsensysteme anzuzeigen, aktivieren Sie das Symbol im 'versteckten' Modus.

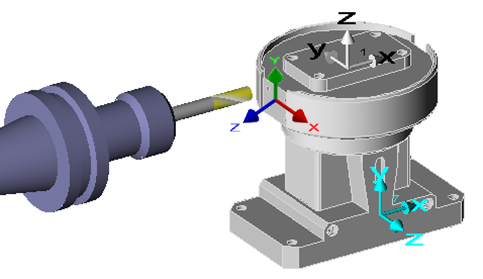

Farbkonvention

Die Aktuelle Arbeitsebene wird in 3 Farben angezeigt.

Hier ist die aktuelle Ebene die Ebene Nr. 8.

Falls es sich nicht um die aktuelle Arbeitsebene handelt, wird die Referenzebene in Weiß Farbe angezeigt (Ebene Nr. 1).

Alle anderen vorhandenen Ebenen werden in hellem Blau .
