Darstellung

Erstellung und Positionierung des Werkzeugs.

Diese Funktion ist die zweite Stufe der Erstellung des Werkzeugs, das Sie für die Bearbeitung benötigen.

The erste Stufe (Cutting Profile of the Tool) enables to calculate the cutting face of the tool relative to the shape to machine.

Anschließend definiert diese zweite Stufe den Seitenkonuswinkel und die Positionierung des Werkzeugs und generiert die Geometrie, die für die 4-Achsen-Bearbeitung nützlich ist.

Um das Werkzeug zu erstellen

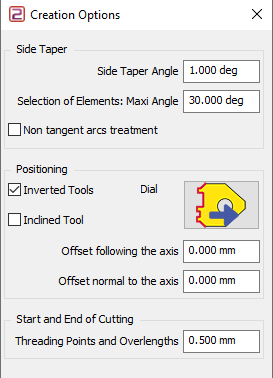

1. Füllen Sie die Parameter des Dialogfelds aus:

Seitenkonus :

Dies ist nützlich, um Späne auszuwerfen.

  • Geben Sie den Winkelwert .

  • Definieren Sie, welche Elemente behandelt werden, indem Sie einen Maximalwinkel Wert angeben.

  • Teilen Sie GO2cam abschließend mit, ob nicht-tangentiale Bögen behandelt werden oder nicht.

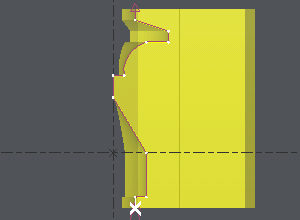

Hier ist unser Beispiel, berechnet mit verschiedenen Parameterwerten:

Maximalwinkel = 30° ; Nicht-tangentiale Bögen: Nein

Maximalwinkel = 70° ; Nicht-tangentiale Bögen: Ja

Positionierung :

  • Umgekehrtes Werkzeug : Das Werkzeug ist umgekehrt, sodass die Schneide an der unteren Düsenseite positioniert ist.

  • Geneigtes Werkzeug : Das Werkzeug ist relativ zum Flächenkonuswinkel geneigt, sodass das Teil fast vertikal und die Bearbeitung präziser ist.

  • Einstellen : Dies ermöglicht die Wahl der Position des Werkzeugs relativ zur Achse. Klicken Sie auf das Symbol, das die benötigte Position darstellt.

    • Die Offset-Parameter ermöglichen das Verschieben des Teils relativ zur XYZ-Markierung.

Start und Ende des Schnitts :

Sie können Überlängen an jedem Ende des Profils definieren.

Geben Sie den benötigten Abstand ein.

Automatisch Einfädelpunkte werden senkrecht zum Profil mit demselben Wert erstellt.

2. Klicken Sie auf das Profil, das in der ersten Stufe definiert wurde.

Hinweis : Die Richtung des Profils gibt die Seite des Drahtes an (in Bezug auf andere Positionierungsparameter).

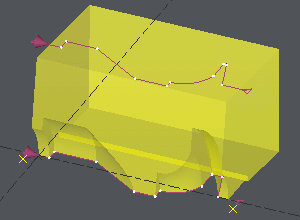

Alles ist nun für die Bearbeitung bereit: Wählen Sie einen 4-Achsen-Kontur/Kontur-Zyklus und zeigen Sie die oberen und unteren Profile an.
