Vorstellung

Erstellung der Schneidfläche des Werkzeugs.

Diese Funktion ist der Erste Stufe der Erstellung des Werkzeugs, das Sie bearbeiten müssen.

Sie ermöglicht die Berechnung des richtigen Werkzeugprofils. Sie müssen nur die Endform anzeigen des Teils anzeigen und einen Schneidwinkel angeben, die Schneidfläche des Werkzeugs wird automatisch berechnet.

Die Zweite Stufe (Erstellung des gesamten Werkzeugs) definiert den seitlichen Konuswinkel und die Positionierung des Werkzeugs und erstellt die Geometrie, die für die 4-Achsen-Bearbeitung nützlich ist.

Um die Schneidfläche des Werkzeugs zu erstellen

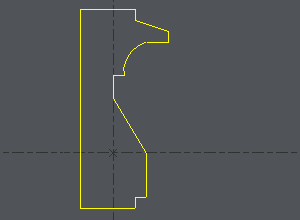

Zuerst müssen Sie die Endform zeichnen, die Sie erhalten möchten.

Beim Zeichnen müssen einige sehr genaue Regeln beachtet werden:

  • die Geometrie muss geschlossen .

  • der kleinerer Durchmesser wird auf der Y-Achse .

  • GO2cam erstellt automatisch Überlängen an den Enden des zu bearbeitenden Profils, daher ist es für die Berechnung besser, zuerst an jedem Ende vertikale Segmente zeichnen zu zeichnen.

Alle diese Regeln werden in unserem Beispiel streng eingehalten.


Füllen Sie das Dialogfeld aus:

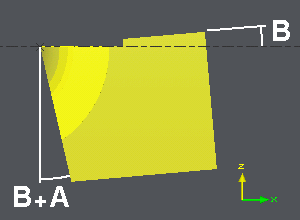

Die 2 wichtigsten Parameter sind mit den Buchstaben Ein und B auf den folgenden Bildern gekennzeichnet.

Ein ist der Flächenkonuswinkel , und B ist der Schneidwinkel . Es gibt eine automatische Rotation, die die Schneidfläche auf der X-Achse positioniert, wie im Beispiel gezeigt.

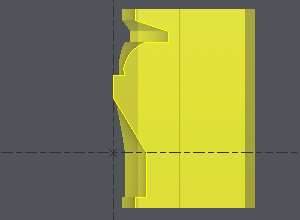

Das Ergebnis wird dynamisch in der Vorschau angezeigt, sobald ein Parameter geändert wird.

STTM -20260126-111106.png

Klicken Sie auf das Profil, klicken Sie auf Profil OK zum Bestätigen.

GO2cam behält nur die nützliche Geometrie und erstellt ein 'Bild' des Werkzeugs. Sie müssen nun zur nächsten Stufe gehen: Erstellung des gesamten Werkzeugs.
