修订版是主要用于 修复软件问题 的 GO2cam 版本。修订版用数字 201、202 等标识,大约每月发布一次。

有时会添加次要改进,它们在此文档中进行了描述。有关所有更正列表,请 点击此处 .

V6.11.211

改进

2025年3月18日

主题

类型

主题

说明


轴创建


尺寸

当绘图起点不是 X0Z0 而是例如 X20Z0 时,我们显示 Z 距离的尺寸为 0。此尺寸在屏幕上非常高,现在它显示在 Z 轴正下方。

V6.11.210

改进

2025年1月21日

主题

类型

主题

说明


实体减法

在标准孔和用户孔对话框中,我们现在可以在组合列表中选择要减去的实体。

V6.11.208

改进

2024年11月5日

主题

类型

主题

说明


工作平面


工作平面原点

如果一个点被用作两个不同工作平面的原点,则这两个原点具有相同的名称,这很不方便。

从 6.11.208 开始,即使它们是唯一的几何点,原点也将具有不同的名称。


图形用户界面


分组和取消分组

分组和取消分组命令已添加到所有产品和环境的编辑菜单中。

V6.11.207

改进

2024年10月1日

主题

类型

主题

说明


线切割


穿丝点

要删除或选择穿丝点,我们现在可以单击圆本身,而不仅仅是中心,如以前。这使得选择更加容易!


CAD 导入


STEP 导入

Step 导入已得到改进,如果文件不包含 PMI,则速度更快。如果文件包含 PMI,您可以取消选中 PMI 选项以更快地导入。


4轴和5轴联动


4轴联动粗加工

我们在下刀前添加了安全距离,以避免在模拟过程中错误地检测到碰撞。


机床环境 (MTE)


MTE

行为变更:在“设置”为“关闭”的循环中,将不再测试刀具,因此不会再出现错误消息,并且允许模拟运行。

V6.11.206

改进

2024年9月3日

主题

类型

主题

说明


API


JavaScript 编辑器

如果缺少函数,我们将显示错误发生的文件名和行号。


车削


线框设计

在“轴”>“创建”菜单中,我们添加了矩形、椭圆、键形和多边形命令。


线切割


穿丝点

现在可以在无限几何的交点处创建穿丝点。


刀具


下载库

在 GO2Tools 中,我们为立式车床添加了下载刀具:

  • 车削面铣刀

  • 沟槽刀具


加工通用


编辑毛坯

在毛坯出现问题的情况下,我们现在可以系统地编辑它,以便能够正确地重新创建它。


加工通用


毛坯创建

在车削中,现在可以基于包含曲线的几何轮廓创建手动毛坯。


4轴和5轴联动


5轴Swarf双轮廓

计算已得到改进,以获得更好的加工效果。

V6.11.205

改进

2024年7月2日

主题

类型

主题

说明

孔加工特征


图形用户界面

在加工树中,我们现在显示 孔模型名称 。如果同时计算多个模型,我们使用通用名称(多重循环)。


操作清单


自动操作清单

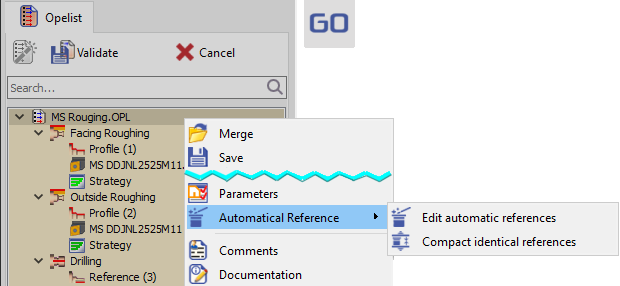

我们在自动引用中添加了一个新选项,用于 压缩和最小化相同引用 .
因此,一个新的子菜单允许编辑自动引用或压缩相同的引用。

automatic ref opelist.png

加工通用


刀具路径技术功能

我们简化了刀具路径技术功能的选择

V6.11.204

改进

2024年5月28日

主题

类型

主题

说明


图形用户界面


备份文件

我们修改了“备份文件”的行为,该文件在保存 .PCE 文件时创建:备份文件是保存后的文件;现在,备份文件是保存前文件的最后一个版本。


CAD 导入


CAD接口列表

更新了一些 CAD 接口格式:

  • SolidEdge 2024

  • JT 10.8

  • NX 2312


API


JavaScript 编辑器

添加新功能以在实体上创建圆角或倒角(请参阅 GO2SSolid.ApplyFillet、GO2SFace、GO2SEdge)


线切割几何


穿丝点

我们更改了穿丝点的显示公差,以便显示现在对于非常小的直径是正确的


加工通用


毛坯

编辑毛坯:现在我们允许在毛坯未创建历史记录的情况下修改余量


5轴专家


更新

我们实现了 ModuleWorks 的最新版本。
我们还在我们的 网站 上提供 5 轴专家帮助文件供下载:可在软件、设置/更新、文档部分找到。

V6.11.203

改进

2024年4月23日

主题

类型

主题

说明


几何


更改平面

2个新功能:

  • 更改平面 现在允许移动几何体 从参考到旋转 平面。此新选项取代了 V6.11 中已删除的“传输到车削平面”命令。

  • 新的能力 投影几何 展开平面到棱柱平面 。这在参考平面中为 4 轴和 5 轴联动循环创建轮廓时可能很有用。


工作平面


手动平面

根据 当前视图的位置 .


用户界面


工作平面

工具>选项>显示

当我们 创建新平面 :

  • 时的新行为

  • 此选项变为:“在新建平面视图中定位”。默认设置为 OFF。您可以将其设置为 ON 以恢复以前的行为。

因此,新行为是 创建的平面始终成为当前平面 并且默认情况下我们 不更改视图 !如果要更改视图,请设置该选项。
特殊情况是展开平面:它成为当前平面,视图为 也已更改 .


用户界面


几何连续性

在此命令中设置的选项现在是 已保存并保留 在两次用户会话之间。


API


JavaScript 编辑器

我们将“Combox_CurrentChanged”拆分为两个回调函数“ComboBox_CurrentIndexChanged”和“ComboBox_CurrentTextChanged”,以便能够管理两个不同的事件。


API


JavaScript 编辑器

在用户菜单或工具栏中添加 Javascript 脚本时, 图标可自定义 通过在脚本文件夹中添加同名图像(png 格式)来自定义。


API


JavaScript 编辑器

编写代码时,现在有一个 自动完成 功能,用于帮助查找函数。


API


JavaScript 编辑器

在 GO2cam 通过命令行启动 Javascript 脚本时,可以为脚本提供参数。请阅读: http://support.go2cam.net:82/API_Help/GO2JScript/page_launch.html#autotoc_md50


API


JavaScript 编辑器

新的 GO2SIniFile 对象,用于在 Javascript 中管理 ini 文件


加工特征


铣削特征

我们在槽特征上添加了一个参数来知道它们是否是开放的。$BGMF_OPEN_POCKET,0 表示闭槽,1 表示槽在一侧打开,2 表示槽在两侧打开。


加工通用


用户界面

当零件上有特征时,它们会自动 隐藏 在选择其他加工循环时。


加工通用


毛坯

编辑毛坯时, 余量可编辑 仅当激活“与几何体保持链接”选项时:我们添加了 信息 在对话框中进行解释。

此行为将在 V6.11.204 中得到改进。


用户车间文档


词汇

New field in General vocabulary>Machining.

主轴 允许显示操作是在主轴还是副主轴上完成的。


用户车间文档


用户界面

为避免屏幕对比度过高,文档模板现在显示为 灰色 当背景为黑色或非常深时。

V6.11.202

改进

2024年3月27日

主题

类型

主题

说明


图形用户界面


显示选项

新的 一般行为 软件的 关于视图 :

  • 视图是 不再更改 从一个上下文到另一个上下文或通过创建工作平面。默认情况下,“在新建平面中定位”选项设置为 OFF。您可以将其设置为 ON 以恢复以前的行为。

  • 同样,当您退出模拟时,您 保持模拟屏幕的视图 .


布局设计/尺寸标注


尺寸

尺寸: 当使用 英寸单位 时,我们添加了一个选项来获得 小数 而不是分数显示。


加工通用


毛坯

在铣削中, 圆柱形毛坯可以是管状 ,这得益于定义内径值的可能性。


模拟


模拟视图

当我们退出模拟时,我们 保持视图和缩放级别 ,该 we have defined during simulation.


模拟


4轴粗加工

默认情况下,2 个新的 4 轴联动粗加工循环的模拟是零件固定且刀具旋转的。为了更真实(但计算时间更长),您可以关闭选项“ 简化加工 ”在选项对话框中。


2轴铣削


面铣挖槽

选项的新行为 Z重复 ,它允许从一个 Z 步到下一个 Z 步重复完全相同的刀具路径并使用子程序。

要可用,刀具路径必须是:

  • 双向路径

  • 带有调整的刀步。


2轴铣削


挖槽循环

改进了挖槽循环,在某些情况下可以优化刀具回退。
