介绍
GO2cam 支持广泛的 CAD 软件，以实现与尽可能多的 CAD 软件的兼容性。
我们可以区分两种类型的 CAD 文件：
-
文件，格式为（ 标准 ）文件（下表中的 S ）：这是中间交换数据格式。最著名的是 2D 的 DXF 和 3D 的 STEP。
-
文件，格式为（ “原生” 格式，来自主要的 CAD 软件（表格中的 N ）：这意味着我们直接读取以 CAD 软件的属性格式保存的文件。
可用实体接口列表以及每个接口的更新版本可以在菜单“ 帮助 ”中找到，然后是“ 关于 ”，最后是按钮“ 接口 ’.
该 2D 接口列表 也在此对话框中可用。
|

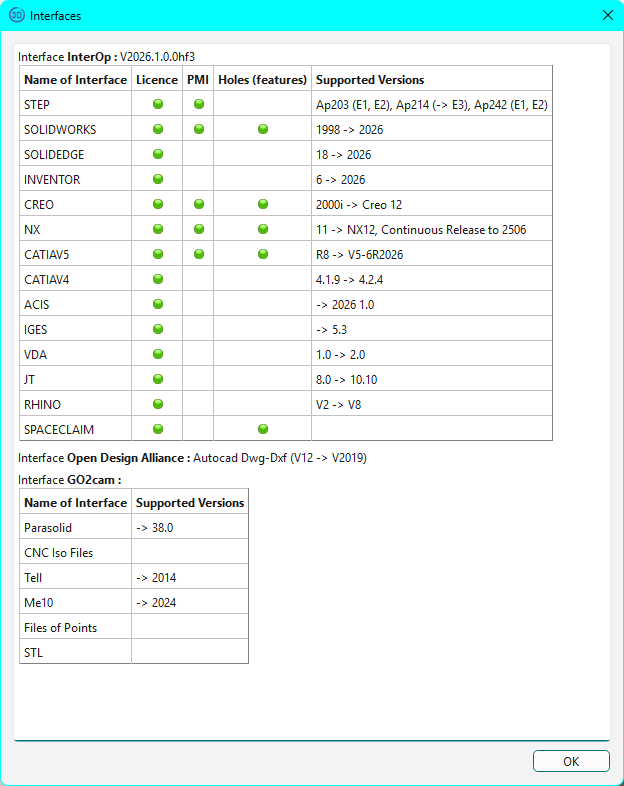

通过帮助菜单然后关于访问的 3D 接口列表对话框已重新组织成表格形式，以便更好地可视化。 对话框还显示每个接口可用的功能（PMI、孔）。绿色或红色气泡表示功能是否已激活。
|
|
特殊情况：读取孔特征
|
一些原生接口 包括孔特征 在 CAD 软件中定义：
要在 SolidWorks 中实现此功能，您需要先配置 Delmia 设置。在 SolidWorks 中，转到工具 > 选项 > 搜索 > Delmia。然后在“孔向导/工具箱”页面上，设置选项“ 包含 DELMIA 应用程序的数据 ’. |
|
Watch how holes features are read and machined from a Solid Works native file.
CAD 接口表
表中的信息：
-
Some interfaces are optional and pointed out in 绿色 ,
-
我们提供文件格式的扩展名、接口类型（原生或标准）和版本。
-
我们精确说明了在 CAD 文件中读取的元素类型，
-
可以导入 PMI，了解更多详情： PMI .
|
|
一些 CAD 接口版本已在 2026 版本中更新：
此外，新增了读取 SpaceClaim 格式 *.scdocx 的功能（仅识别和导入实体）。 |
|
|
接口 |
格式 |
类型 |
2D |
实体 |
曲面 |
网格 |
PMI |
版本 |
注释 |
|
Acis |
SAT SAB |
N |
|
|
|
|
|
最高支持到 2026 1.0 |
|
|
Autocad |
DWG DXF |
N S |
|
（Acis） |
|
|
|
V12 到 V2019 |
最受欢迎的交换转换器。 能够读取来自 Mechanical Desktop 的实体模型，文件格式为 dwg。需要 ACIS 接口！ |
|
Autodesk Inventor |
IPT IAM |
N N |
|
|
|
|
（STEP） |
6 到 2026（零件） 6 到 2026（装配体） |
|
|
Catia V4 |
MODEL
|
N
|
|
|
|
|
|
4.1.9 到 4.2.4 |
|
|
Catia V5 |
CATPART CATProduct |
N N |
|
|
|
|
|
R8 到 V5-6R2026 |
|
|
Creo / Pro-Engineer |
PRT ASM |
N N |
|
|
|
|
|
ProE 2000i 到 Creo 12 |
读取孔特征。 |
|
HPGL |
HPG |
N |
|
|
|
|
|
|
Hewlett Packard 图形语言。 |
|
孔特征导入
|
FTE |
N |
|
|
|
|
|
SolidWorks 2019 (32&64) Inventor 2012 (32&64) |
读取 孔属性 SolidWorks 和 Inventor 的。通过安装在 CAD 软件中的插件进行链接。 从 GO2cam V6.11 开始，不再提供插件。孔特征可以直接从原生 CAD 文件读取（参见上表中的列表）。但 GO2cam 仍能读取旧的 FTE 文件，以确保兼容性。 |
|
Iges |
IGES
|
S
|
|
|
|
|
|
最高支持到 5.3 版本 |
|
|
JT |
JT |
S |
|
|
|
|
|
8 到 10.10 |
读取实体（3D）和网格（3D） |
|
ME10 |
MI |
N |
|
|
|
|
|
最高支持到 2024 |
平面和细节得到管理。 |
|
NC 程序 |
ISO |
S |
|
|
|
|
|
|
刀具路径作为几何图形恢复。 |
|
NX |
PRT |
N |
|
|
|
|
|
11 到 NX12，持续更新到 2506 |
读取孔特征。 |
|
Parasolid |
X_T X_B |
N N |
|
|
|
|
|
最高支持到 38.0 版本 |
由 Siemens PLM Inc. 开发的实体引擎。SolidEdge 和 SolidWorks 的实体建模器。 |
|
Rhino |
3DM |
N |
|
|
|
|
|
V2 到 V8 |
|
|
Solid Edge |
PAR PSM |
N N |
|
|
|
|
（STEP） |
V18 到 2026 |
|
|
SolidWorks |
SLDASM SLDPRT |
N N |
|
|
|
|
|
1998 到 2026 |
|
|
SpaceClaim |
SCDOC SCDOCX |
N N |
|
|
|
|
|
|
必须与 ACIS 接口组合购买。 读取孔特征。 在 *.scdocx 格式中，仅识别和导入实体。 |
|
Step |
STP
|
S
|
|
|
|
（AP 242） |
|
|
|
|
Stereolithography |
STL |
N |
|
|
|
|
|
|
仅导入网格（多面体）。 |
|
Tell 2D |
TEL |
N |
|
|
|
|
|
最高支持到 2014 版本 |
点、线和圆被恢复。 |
|
VDA |
VDA |
S |
|
|
|
|
|
1.0 到 2.0 |
VDA：德国汽车工业协会。
|
