简介
PMI 在数字检验中尤为重要。它被定义为包含在 3D CAD 文件中的任何非几何数据。PMI 通常包括表面轮廓和公差等数据。其优点是可以嵌入原始 CAD 文件中，而不必依赖 2D 图纸来传达工程数据。PMI 是一个可选模块。
|
PMI 导入性能已得到改进。文件读取和打开速度更快。 PMI 零件操作更流畅，尤其是旋转。 |
|
包含 PMI 的 CAD 格式
以下是包含 PMI 的 CAD 格式列表：
-
*.CATPART (CatiaV5)
-
*.PRT (NX)
-
*.PRT (Creo)
-
*.SLDPRT (SolidWorks)
-
*.JT
-
*.STEP (仅 AP242)
Inventor 和 SolidEdge 也可以处理 PMI，但 GO2cam 无法读取其原生文件格式；您应该导出为 STEP AP242 格式才能读取。
GO2cam 中的处理流程
|

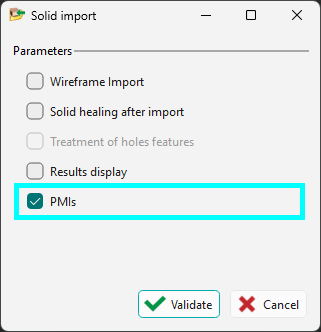

导入 要读取 GO2cam 中的 PMI 特征，必须在导入对话框中启用 PMI 复选框。
|
|
||
|
可以对导入的实体文件（任何格式）中的 PMI 特征执行以下操作：
|
|
||
|
|

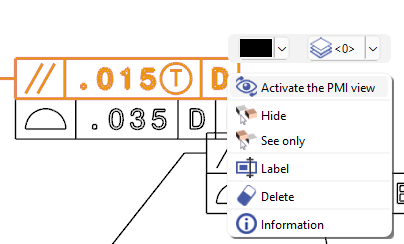

通过右键单击注释，还可以使用新的 PMI 选项： 激活 PMI 视图 。这将重新定向工件视图，使选定的注释垂直于屏幕。 |
|
|
PMI 分析和选项
|

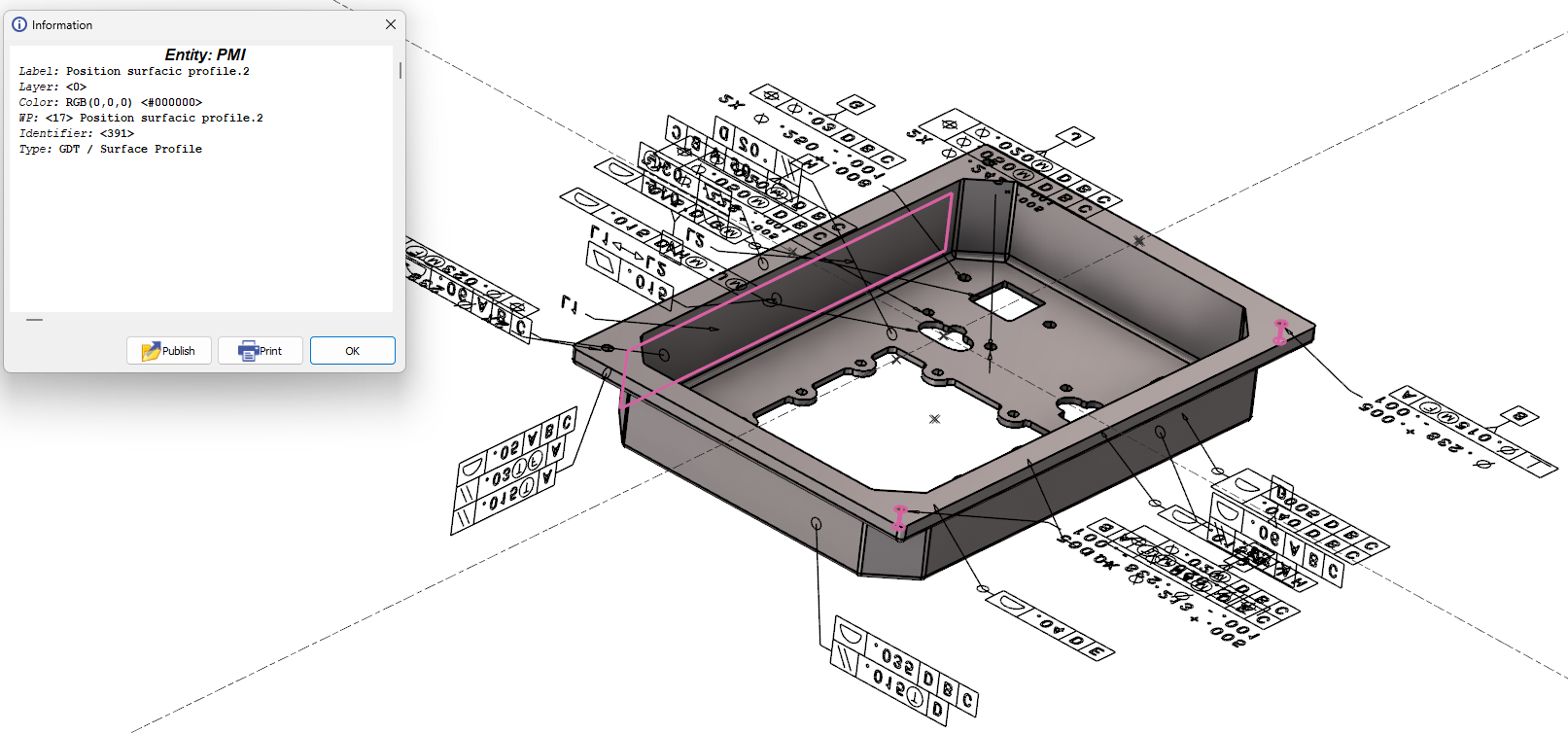

在测量中，PMI 分析选项可以显示所选每个尺寸的面。 |
|
|
|
|

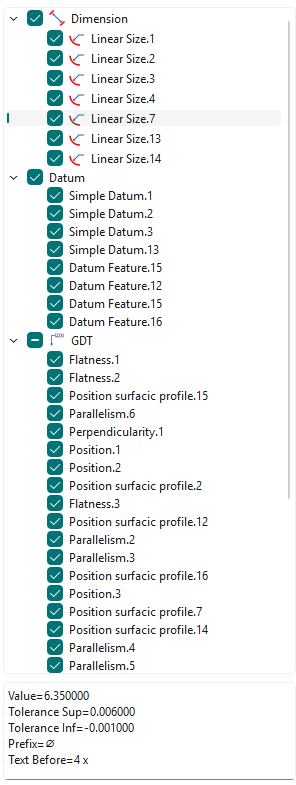

通过 测量 功能，可以访问 PMI 分析的新树状结构。 树状结构中的 PMI 按类型（尺寸、基准、GDT 等）进行分组。 选定的 PMI 在树状结构的底部也提供语义信息。 观看下面的视频，演示激活 PMI 视图选项和新的树状结构。
|
|
|
您可以运行两个实体面之间的测量来修改值。这仅适用于距离和直径的注释。 |
||
|

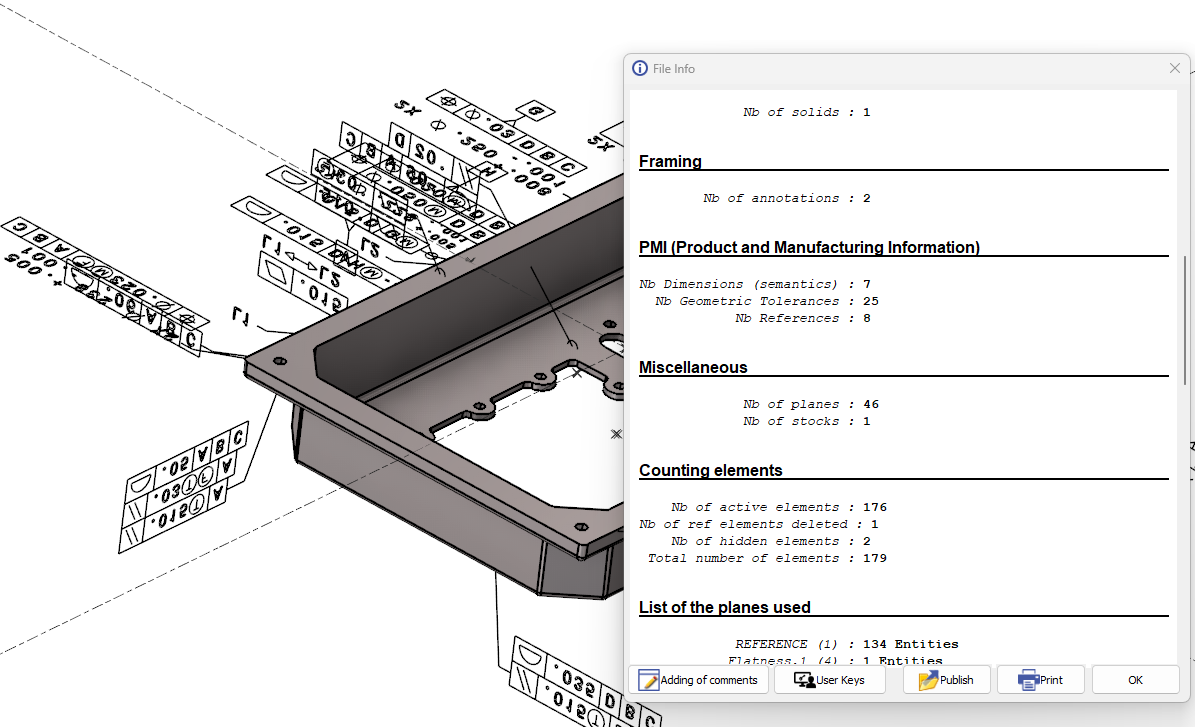

PMI 的类型在“文件信息”中可用 按类型给出的 PMI 数量的详细信息：
尺寸数量（语义）
编辑尺寸仅适用于尺寸（语义） |
|
|
Note: PMI can also be managed in the Control command: 点击此处 for more info.
