加工模拟是CAD/CAM编程中的一个重要步骤。

它能够控制和验证加工过程,检测编程错误,并检查与机床环境和刀架可能发生的碰撞。

介绍

访问

模拟有多种方式可用:

  • 模拟可访问 在菜单中 NC 文件。 选择动态、刀路或更快的3D模式。

  • 它也可以在 在加工树中 中访问,通过在操作上右键单击。在这里,您可以访问铣削中的动态、刀路和更快的3D模式。

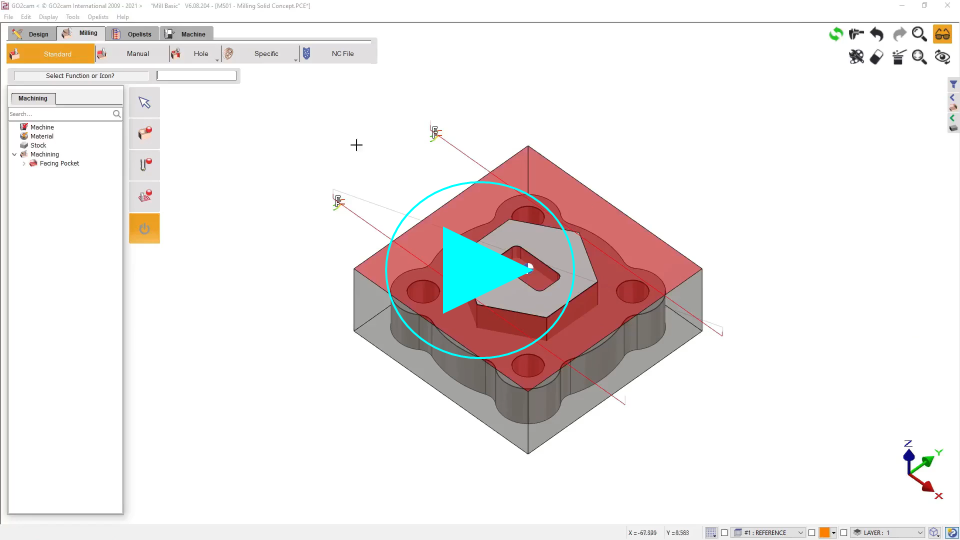

  • 您也可以在创建操作后立即通过右键单击背景并选择“模拟”来即时可视化模拟。

Instant Simulation.png

跳转到循环

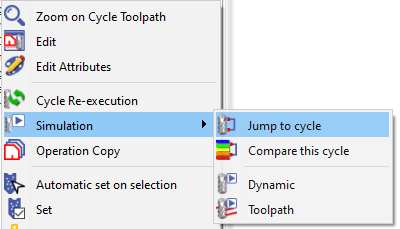

引入一项新功能,允许您即时运行特定循环的模拟,而无需计算前面的操作。此功能在加工树中对每个铣削和车削操作都可用,位于 模拟 > 跳转到循环 选项下。


Jump to Cycle.png

如果启用了“毛坯压缩”选项(在工具 > 铣削 > 选项中),则“跳转到循环”选项不可用。

模拟类型

运行模拟命令时,可以通过组合框使用几种模拟类型:

  • 动态 模式:此模拟包含材料去除。

  • 刀路 模式:专有的内部模拟,无材料去除。

  • 更快的3D 模式(仅限铣削):专用于3轴铣削循环的特殊选项。此模拟速度更快,获得的结果比完成的刀路更重要。警告,此模拟仅适用于在参考平面上完成的循环。

动态和更快的3D模拟来自同一个组件,由 MachineWorks Ltd .

如何运行模拟

有两种方法可以启动模拟:

  • 连续

单击“播放”图标将连续运行模拟。

  • 逐步

单击此图标启动 逐步 模式。您也可以按键盘上的空格键。

模拟选项

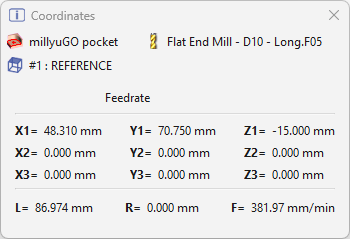

坐标 :单击此按钮可显示模拟刀路的点坐标。

还提供了其他一些有趣的信息:

  • 在对话框标题中:循环名称、工件平面、刀具名称

  • 运动性质:线段、顺时针圆弧或逆时针圆弧、快速移动等。

  • 元素的长度(L)和半径(R)

  • 进给值。

V611 - Simulation - origin.PNG

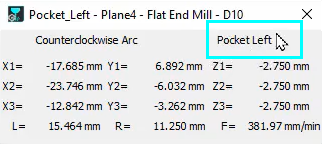

  • 现在,对于我们模拟的每个操作,都会显示 原点名称 。原点的标签(在本例中命名为“ 左槽 ”)在右上角的坐标对话框中可见。


坐标对话框现在更易于阅读,具有粗体文本和清晰的图标,用于显示关键详细信息。

  • 改进的可见性 :循环、刀具和平面名称现在显示在对话框内,并带有各自的图标,而不是在横幅中。


选项 :显示、碰撞检测和精度、图像创建等的调整。

在动态模拟中:

  • 显示:实体和隐藏线、实体、隐藏线、如果设置则暂停、如果循环更改则暂停

  • 刀路:颜色选择,

  • 碰撞检测:与工件夹具、与零件

  • 精度、刀具精度、循环颜色、简化加工。

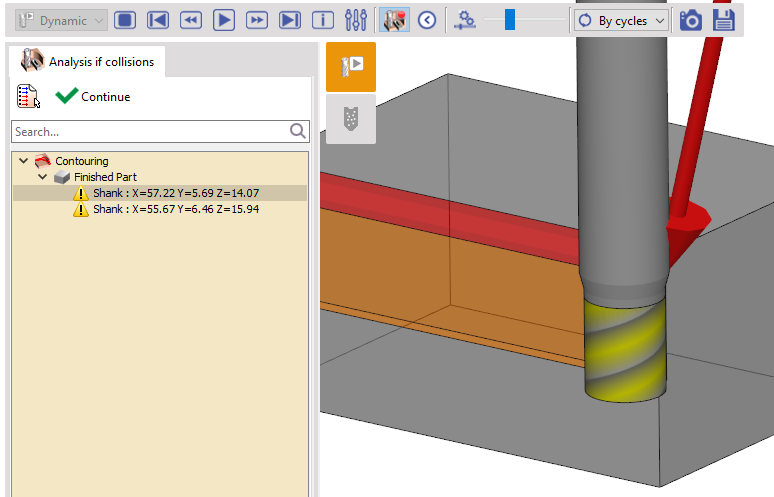

碰撞分析 (仅在动态和更快的3D中可用)。

如果在选项对话框中启用了选项,则会检测并显示碰撞树。图标会添加一个气球来显示状态:

  • 绿色:无碰撞。

  • 橙色:检测到过切。刀具似乎切削了过多的材料。例如,如果您在操作中定义了负的余量,就会发生这种情况!

  • 红色:找到并分析了碰撞。

单击图标时,会打开碰撞树。在这里,我们会收到有关碰撞元素的通知:成品或毛坯与刀具(切削零件)、刀柄或刀架发生碰撞。还会提供碰撞点的坐标。屏幕上,红色箭头显示碰撞位置,接触点在毛坯中以红色显示。


显示/隐藏可用于每种可用模拟的不同附加功能。

控制 模拟速度 使用光标。单击此图标可重置为默认速度。

选项

提供了不同的 刀路可视化 模式;刀路的颜色在“选项”对话框中定义。

在“刀路”模拟中:

  • 标准:我们显示刀具和刀具中心的刀路

  • 无刀具:不显示刀具,刀路为刀具中心

  • NC 路径:模拟遵守刀路参数(零件或左偏移或右偏移)

在“动态”模拟中:

  • 无:不显示刀路轨迹

  • 按循环:刀路按循环显示

  • 按层:刀路显示每个Z层

  • 按长度:刀路根据“选项”对话框中定义的长度显示。

创建 图像 在任何时候的模拟。图像保存在 IMG 目录中。提供四种文件格式:*.BMP、*.JPG、*.PNG、*.TIF(仅在动态和更快的3D中可用)。

创建STL文件: 在某个时间点创建毛坯并导出为*.STL文件格式。文件保存在 Ascii 目录中(仅在动态和更快的3D中可用)。

关于模拟的一些说明

  • 当我们退出模拟时,我们 保持视图和缩放级别 we have defined during simulation.

  • 现在我们可以 编辑任何循环 在运行模拟时,只需在加工树中双击它即可。

  • 简化加工 选项:

    • 默认情况下,新的4轴同步粗加工循环的模拟是固定的零件和旋转的刀具进行的。为了更真实(但计算时间更长),您可以关闭选项对话框中的“ 简化加工 ”选项。

    • 攻丝操作 :我们可以模拟 攻丝步骤 在关闭“简化加工”的情况下。

启动逐步模式时,速度自动设置为默认值;现在,如果光标值低于默认值, 在逐步运行时,我们保持慢速。

此新行为使得能够模拟展开平面上的刀路,例如在复合车床上加工的包裹槽。以前,模拟总是太快了!

Developed toolpath.png

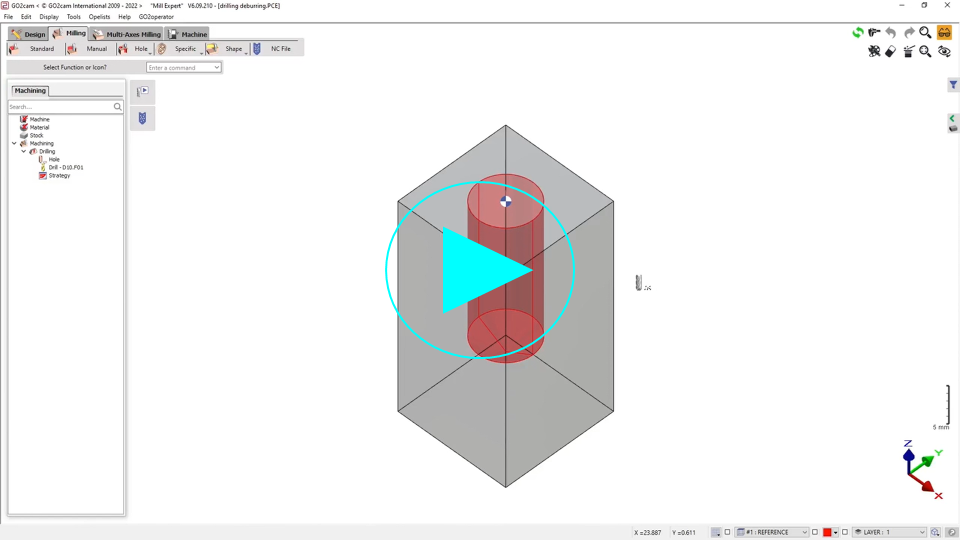

▶️ 您可以在此处观看有关去毛刺和断屑的坐标模拟的视频:

▶️ 您可以在此处观看有关循环中断和攻丝步骤暂停的视频:


线切割模拟 :

在动态模式下,模拟不精确,仅提供信息:

  • 毛坯中的轨迹不是根据电线直径和电火花计算的,

  • 未提供电线位置:我们模拟的是电线中心。这就是为什么我们用一个 紫色箭头 .

  • 在模拟结束时,会显示材料去除;要确定加工类型(模具或冲头),您首先需要在选项对话框中选择正确的设置。
