定义: 此选项的目的是 控制 线切割穿丝点 通过比较仿真穿丝点与 用户 穿丝点。

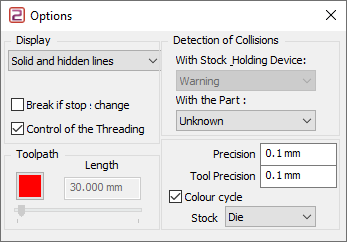

在 选项 仿真中，您可以取消勾选 穿丝点控制 如果不想显示它。 |
|
在仿真过程中，所有刀路的点都将显示在列表窗口中。 信息 窗口。
此列表将被分析，相似的点将被比较，并显示最终列表。
最后，此列表将与用户创建的穿丝点进行比较，如果不匹配，则显示消息“未定义穿丝点”。在这种情况下，可能存在错误。
下面是一个例子:
加工了 4 个轮廓 (P1 到 P4)，编程了 3 个直线切削刀路 (部分、微小接触点反转、完整)。
-
所有线切割的点都被列出 (*** 穿丝点控制***)。这些点是 12 个，即 4 个轮廓的 3 个刀路。
-
它们相互比较，如果相似则取消。
-
生成的点与用户创建的穿丝点进行比较。列表显示 (*** 穿丝点列表***)
|
****** 穿丝点控制 ****** 穿丝号 1 : X = 7.00, Y = 23.00 来自循环 : 直线切削 部分 P1 穿丝号 2 : X = 15.00, Y = 20.25 来自循环 : 直线切削 部分 P2 穿丝号 3 : X = 18.00, Y = 14.50 来自循环 : 直线切削 部分 P3 穿丝号 4 : X = 12.00, Y = 7.00 来自循环 : 直线切削 部分 P4 穿丝号 5 : X = 12.00, Y = 7.00 来自循环 : 直线切削 微小接触点反转 P4 穿丝号 6 : X = 18.00, Y = 14.50 来自循环 : 直线切削 微小接触点反转 P3 穿丝号 7 : X = 15.00, Y = 20.25 来自循环 : 直线切削 微小接触点反转 P2 穿丝号 8 : X = 7.00, Y = 23.00 来自循环 : 直线切削 微小接触点反转 P1 穿丝号 9 : X = 7.00, Y = 23.00 来自循环 : 直线切削 完整 P1 穿丝号 10 : X = 15.00, Y = 20.25 来自循环 : 直线切削 完整 P2 穿丝号 11 : X = 18.00, Y = 14.50 来自循环 : 直线切削 完整 P3 穿丝号 12 : X = 12.00, Y = 7.00 来自循环 : 直线切削 完整 P4
****** 穿丝点列表 ****** 穿丝点 1 : X = 7.00, Y = 23.00, Ø = 1.00, 绝对深度 = 7.88 穿丝点 2 : X = 18.00, Y = 14.50, Ø = 1.00, 绝对深度 = 7.88 穿丝点 3 : X = 12.00, Y = 7.00, Ø = 1.00, 绝对深度 = 7.88 穿丝点 4 : X = 15.00, Y = 20.25, Ø = 1.00, 绝对深度 = 7.88 |
