此命令计算并协助研究加工毛坯与零件材料的差异，并在毛坯上以彩色形式直观显示结果。

可以从 仿真菜单 中访问比对命令，也可在 控制 和 NC 控制 菜单中找到。

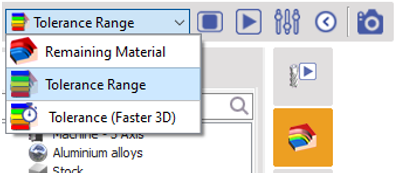

在功能区中，我们有三种分析模式：剩余材料、公差范围、公差（更快的3D）。

从左边开始，我们有用于 停止 比对计算的图标，用于 启动 比对过程的图标，用于设置分析参数的 选项 按钮，以及用于捕获零件上分析结果并将其保存为 图像 .

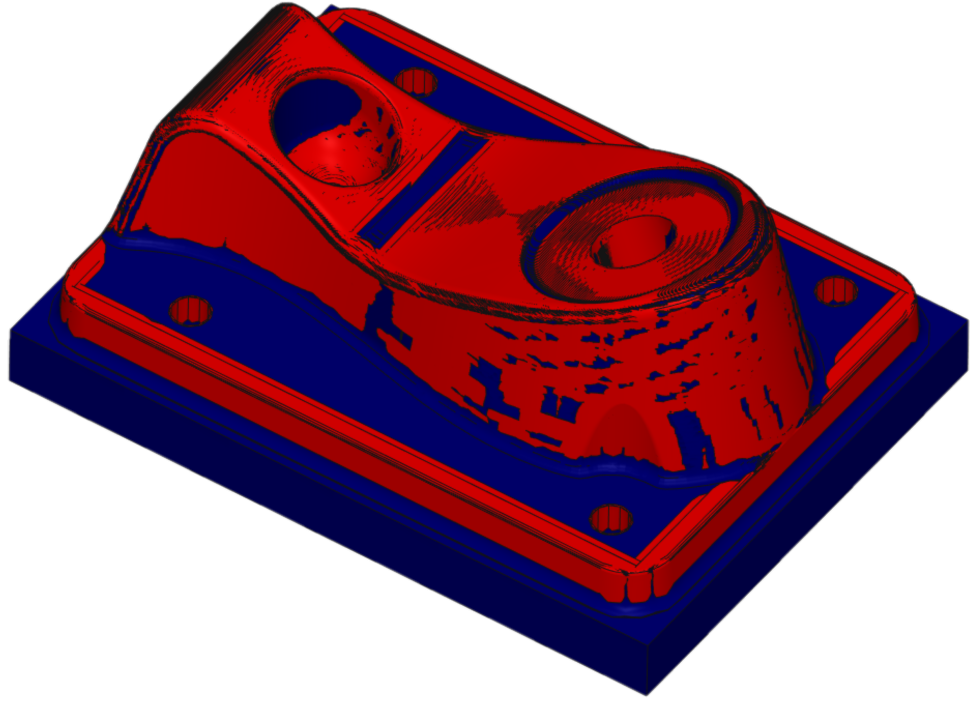

剩余 材料

剩余材料模式允许对加工毛坯表面进行二元比对：显示某些区域是否存在剩余材料或超切。

如果我们展开功能区中的对话框，我们将获得四种比对显示控制模式。

第一个 第一个 是用于以不透明方式可视化剩余材料区域。 第二个 是用于以透明度级别可视化。

The 3 ^第三 是用于以不透明方式可视化超切，而 最后一个 用于以透明模式可视化。默认情况下，选择的是第 ^一个 和第 ^第三 三个

模式。

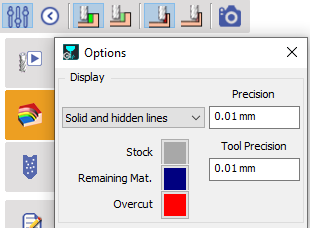

在选项中，我们可以访问显示实体和隐藏线，还可以通过单击彩色方块访问调色板来定义两个比对结果的颜色。默认情况下，它是蓝色和红色。

我们还可以在此处定义毛坯精度和刀具精度。 注意：

此模式可以大致了解存在剩余材料或超切的区域。但是，很难判断这些区域是否需要额外的操作或更改操作，或者它们是否在可接受的范围内。

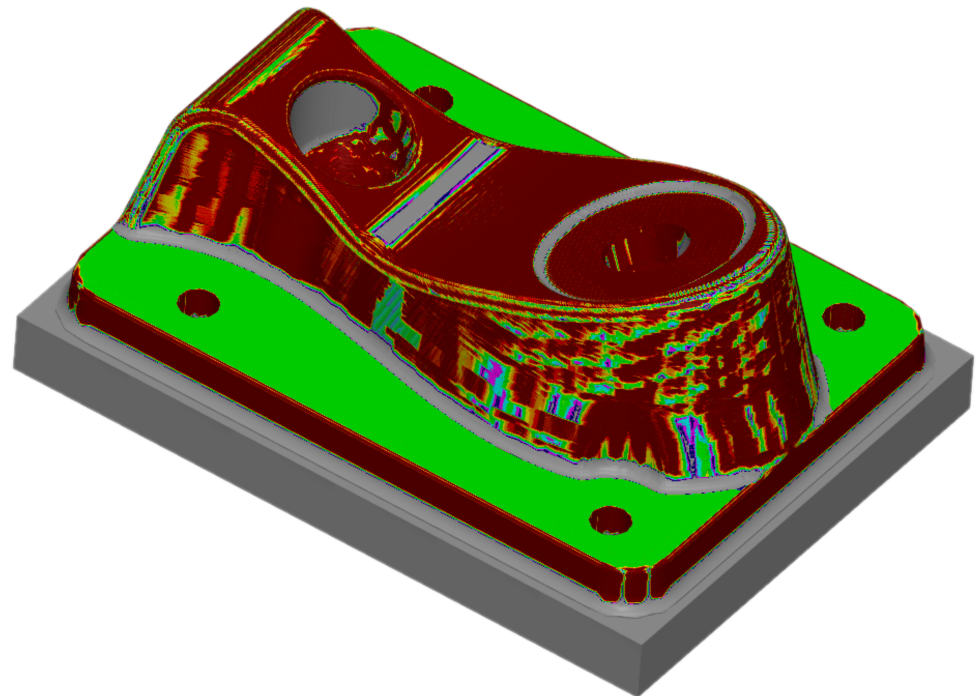

公差范围

公差范围模式提供了对加工毛坯更广泛的分析。

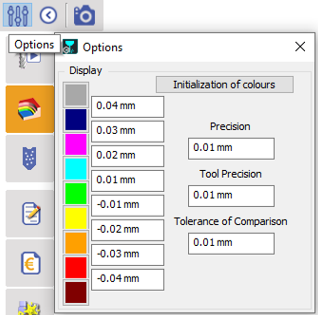

颜色初始化 在选项中，我们可以像在剩余材料模式中一样定义毛坯精度和刀具精度，还可以定义比对公差。 我们还可以为每种颜色单独定义公差值，并像上一种模式一样更改颜色。单击

按钮将恢复到默认配置。

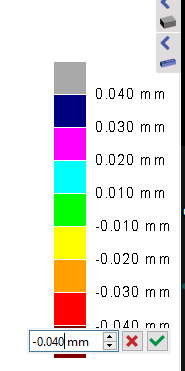

屏幕右侧显示的颜色及其公差值是交互式的。我们可以单击值以访问字段对话框并输入所需值。此外，我们还可以单击彩色方块来更改其颜色。更改会自动更新到屏幕上。

这些颜色有助于区分需要采取行动的区域。例如，-0.01mm 到 0.01mm 之间的任何值 [所有绿色] 都是可接受的。

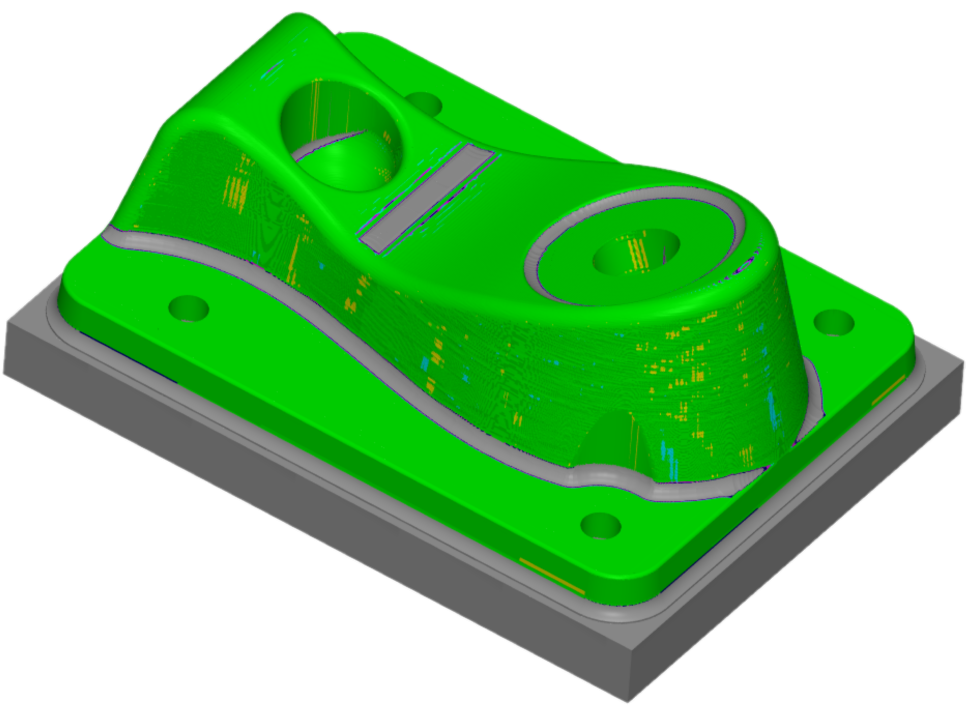

公差（更快的3D）

增加公差也会增加计算需求和计算时间，这对于3D循环来说更为显著。此选项专用于3D循环，分析速度更快，并且仅对当前平面上应用的循环进行。

与公差范围模式一样，选项是相似的，并且可以根据需要选择低、中或高分辨率。

至于颜色和公差值的显示，它们同样可以从屏幕本身进行交互操作。

您可以通过观看视频了解有关比对命令示例的说明：

比对此循环

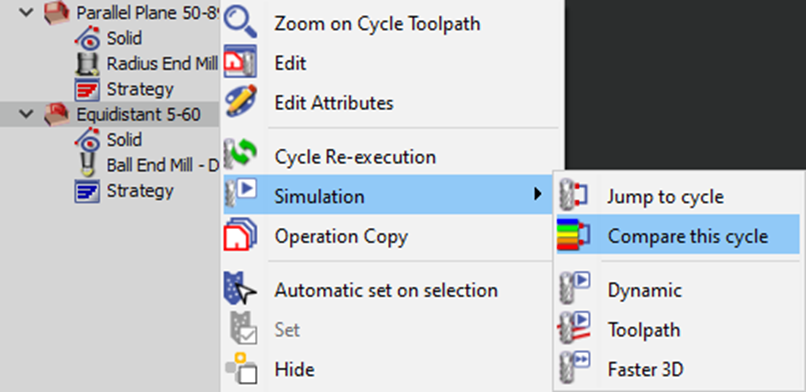

仿真 > 比对此循环 我们引入了在精确时刻比对特定循环的能力。以前，比对包含整个加工列表，并且要关注特定操作，您需要将其设置为“等待”状态。 此功能可用于加工树中的每个操作，在
