简介

通用加工特征 (GMF) 是一个可选模块,它能够自动计算和生成足够的刀具路径来加工一个实体 棱柱体 零件。

右侧显示了 GO2cam 上的典型工艺流程。它可以总结为如下步骤:

  1. 设置零件和夹持系统(包括加载一个 机床 毛坯 )

  2. 编程和模拟刀具路径

  3. 生成 NC 文件

其中,第二步是最耗时的。

Opelist 整合了一些操作,例如刀具和策略的选择以及切削信息的定义。这有助于减少工作流程中所需的手动操作。

引入 铣削特征 进一步减少了零件加工所需的手动操作。

自动特征 选项几乎是一个 一键式应用程序 ,启动后将执行以下操作:

  • 自动执行所选实体特征的 拓扑识别

  • 应用合适的循环,并使用 自动选择所需刀具

  • 自动计算 切削条件 在几秒钟内完成 .

棱柱体 拓扑结构会被自动识别和加工!


使用特征

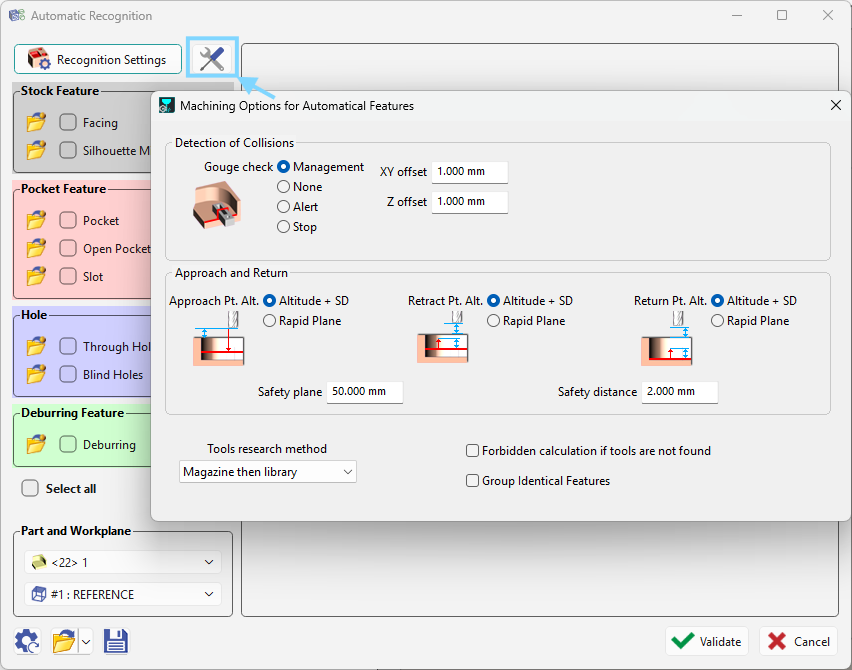

现在包含了一个新的专用对话框来管理加工选项,从而可以更直接地控制特征设置的配置和管理。 特征对话框 特征


在“设计”选项卡下的“实体”菜单中可用。 命令 自动识别


从左侧子菜单中选择图标 选择屏幕左侧子菜单中的图标 以启动自动识别窗口。

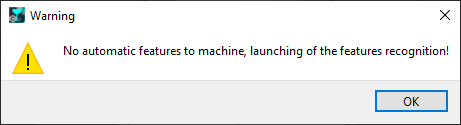

如果设计环境中没有进行特征识别,也可以直接在“铣削”选项卡下的“孔/特征”子菜单中启动此窗口,然后选择“自动”。您将收到一条错误消息。 铣削 选项卡下的 孔/特征 并选择 自动 。您将收到一条错误消息。

Auto operation warning.png

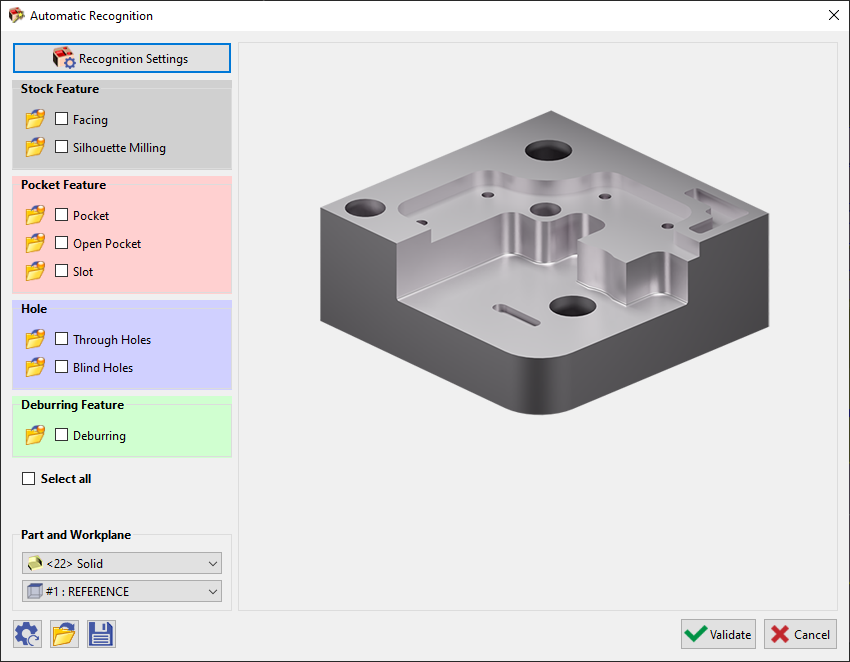

点击“确定”后,将启动自动识别窗口。

特征基于多种计算:

  • 毛坯 为基础:面铣和轮廓铣削

  • 实体 为基础:型腔和槽

  • HMF 用于 计算

  • 线框用于 去毛刺 .

Automatic recognition window - milling.png

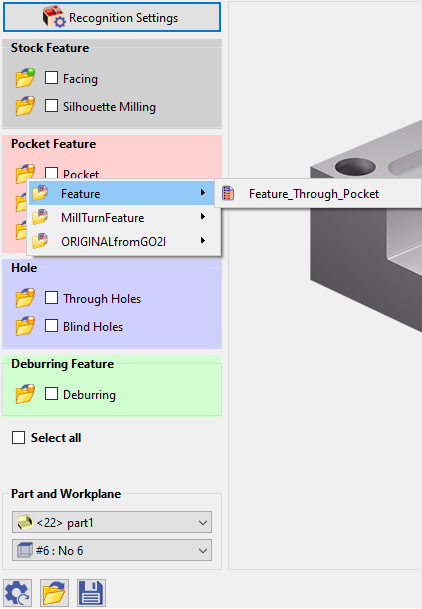

这些特征与 预定义的 Opelist 相关。这由 橙色 bubble on the folder icons.

如果以这种方式单击相应特征的文件夹图标,您可以从其他 Opelist 列表中进行选择,前提是它们在应用特征之前已正确定义。如果您 手动选择 Opelist 在此模式下,气泡将变为 绿色 in color.

您可以勾选框 单独 所需特征或 全选。 然后单击 验证 以运行该过程。

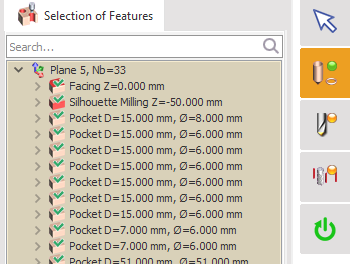

所选特征的列表将与自动选择的刀具和策略一起提供。只需单击“计算”即可运行加工计算。(如果在设计环境中已完成特征识别,在铣削选项卡下的“孔/特征”下选择“自动”,您将直接进入此窗口)

Selection of Features list.PNG
  • 对于 工作平面 ,您必须 确保 它已 设置在您要加工的平面上。如果需要在多个平面上进行加工, 请确保它已设置在您要加工的平面上。如果需要在多个平面上进行加工,

  • 刀具根据 Opelist 公式和约束条件在可用库中进行搜索
    和约束。

  • 根据材料和刀具定义的切削条件,自动应用切削条件。此外,如果为每个刀具定义了 Ap/Ae 值,它们将直接应用于特征的加工中!

Automatic recognition window - details.png

识别设置窗口:

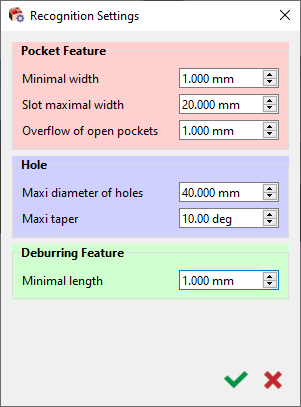

此识别设置窗口从 V6.11 开始添加。它允许设置一些初步的参数值,用于识别 型腔特征 .

您可以定义将特征识别为型腔的最小宽度

类似地,槽的最大宽度,超出此值的将被识别为型腔。

另一个有趣的方面是,您现在可以定义一个 溢出 用于 贯通型腔 ,确保型腔深度被完全加工。

您还可以设置将特征识别为孔的最大直径和锥角。

还可以设置最小长度以应用去毛刺。

Recognition Settings window - Milling.png

中的配置 识别设置 和主 选择屏幕左侧子菜单中的图标 窗口可以 重置 通过点击 [1] .

这些配置也可以 保存 [3] 重新加载 [2] 以应用于另一个零件。

Config Settings.PNG

此视频通过一个简单的例子介绍了铣削特征识别的原理。

Milling features Automation.png

此视频演示了在复杂零件上应用铣削特征识别。
