该 用户车间文档 指令允许通过使用用户创建的文档模型来生成车间文档。

模型/模板的创建是通过主页上可访问的用户车间文档模块完成的。有关 创建 的更多信息 用户 车间 文档 , 请点击此处 .

3D 组件现已导出到车间文档。

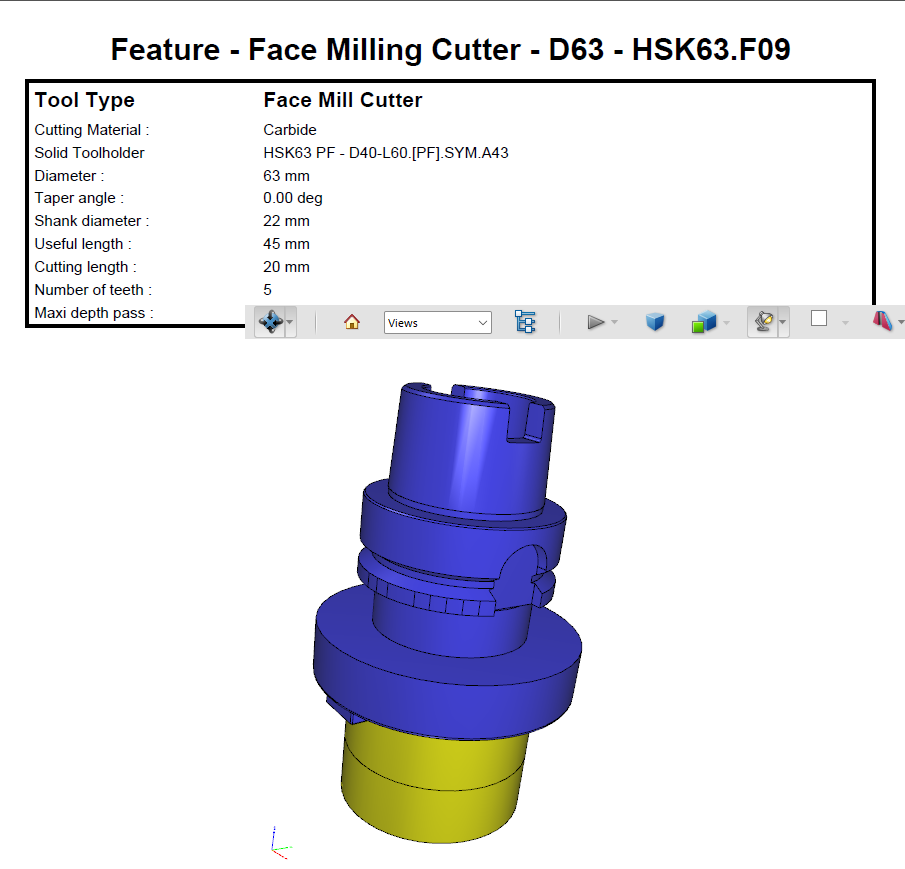

例如，实体刀架现在可以在标准车间文档和 UWD 中显示的图像中看到。

该指令在 NC 文件菜单下的侧边指令列表中可用。

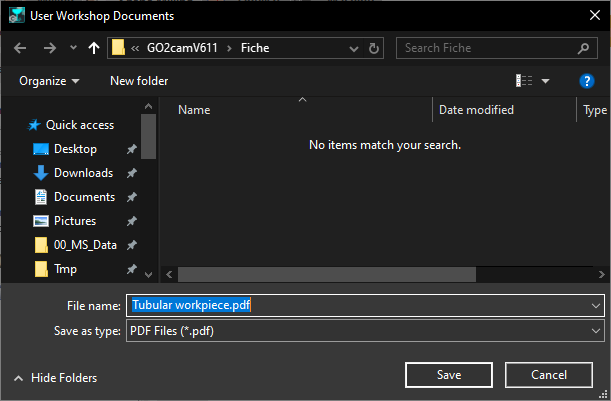

点击它后，系统首先提示用户创建一个 保存 文件，格式为 .pdf 用于工件。

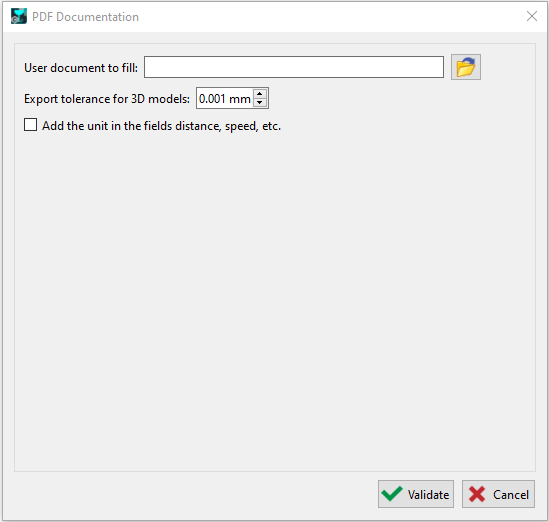

保存后，将打开 PDF 文档窗口（如下图所示）。

使用“打开文件夹”图标，您可以选择要加载的用户文档 *.DMOD

然后定义 3D 模型的三维显示公差

在字段中添加单位。

要结束选择，请单击 验证 按钮。

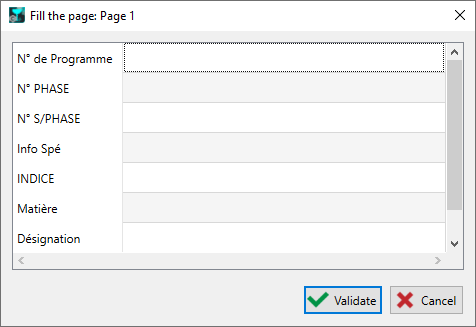

然后，系统将提示用户一个对话框窗口，其中用户在文档中设置的作为问题的详细信息可以以表格形式填写。

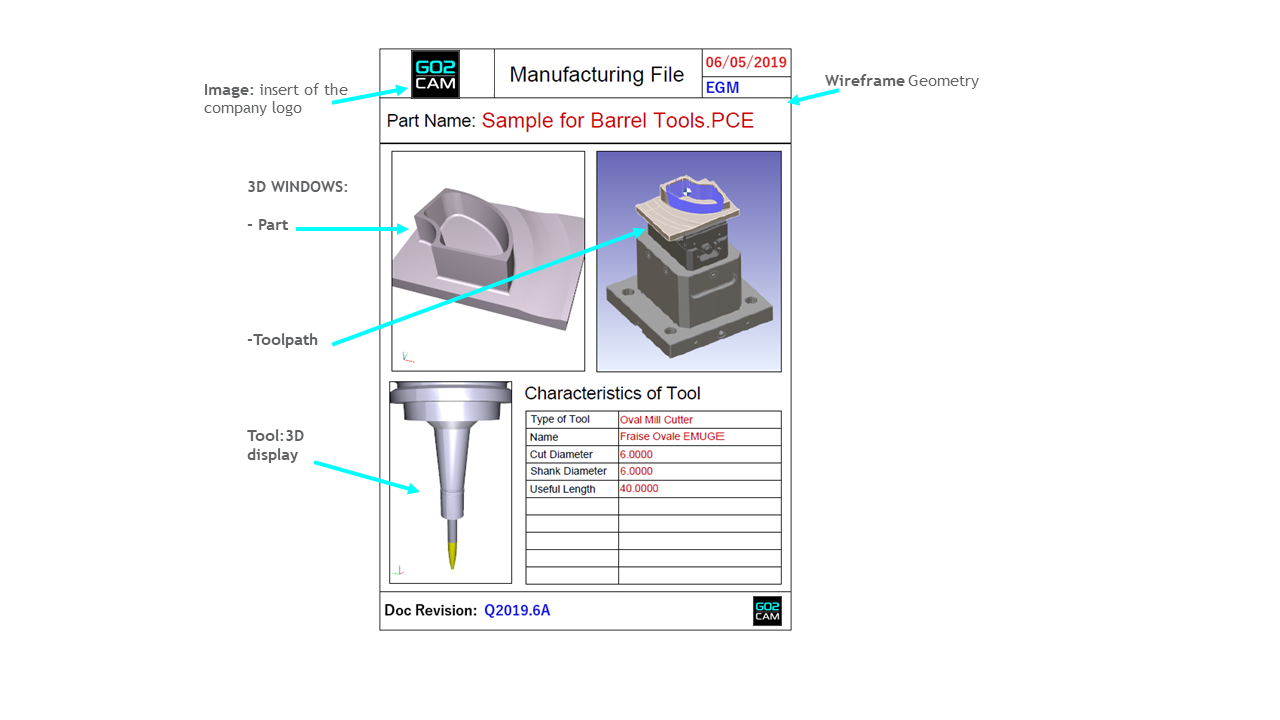

以下是一个文档示例：

文本 : 在 黑色

技术和通用词汇 : 在 红色

用户问题： 在 蓝色 .

生成 UWD
