此命令可用于编辑一个或多个预定义文档：

• 以 Excel 文件格式 (*.xls) 存储，具有可编辑页面，

• 以 3D PDF 文件格式存储，可动态移动零件和刀具。

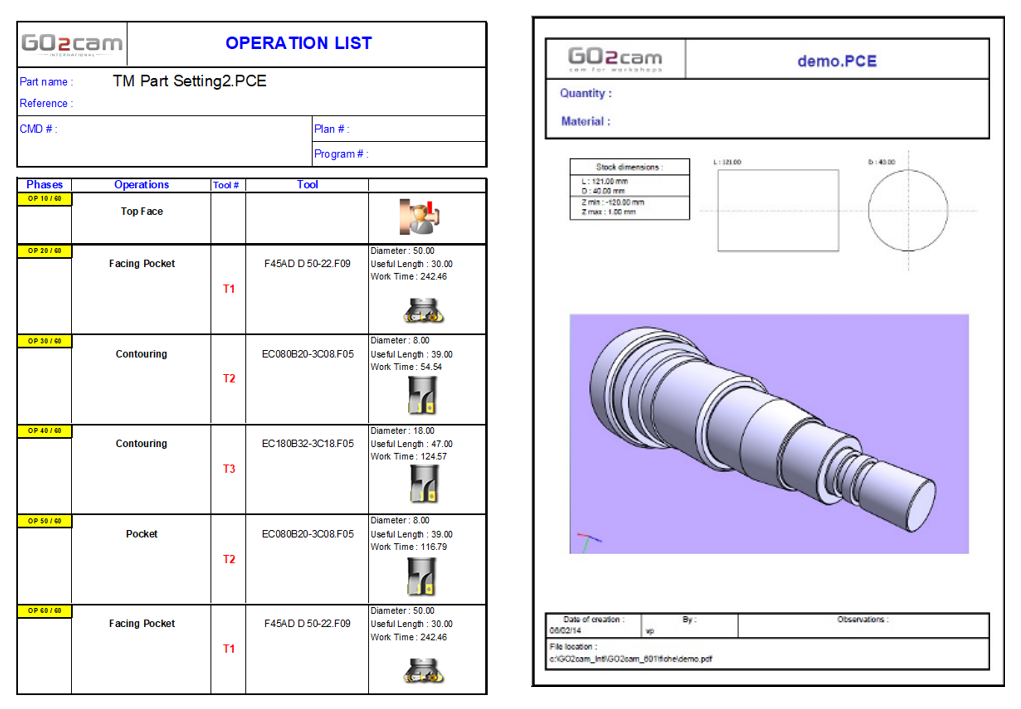

我们提供 11 个标准模板 ：操作列表、循环表、刀具表、时间图等。其中 3 个模板仅用于 EDM 技术。选择您需要的模板为每个零件创建特定的制造文件夹。

您也可以创建自己的布局文档。

模板

描述

铣削

车削

EDM

主页

生产文件主页

零件信息

关于 PCE 文件所有数据

操作列表

应用于零件的加工操作列表

循环

每个循环的刀具和工艺表

刀具

包含所有有用参数的刀具表

刀库

机床上的刀具位置

加工图

时间和生产图

孔列表

孔的数量、使用的模型名称、位置以及许多其他技术信息

工艺页面

刀路列表，包含偏移值和刀路类型（反向、部分等）

零件和钻孔标签

零件中定义的标签名称和孔上标签的截图

钻孔表

包含准备钻孔的螺纹点坐标的表格

轮廓标签

轮廓上定义的标签截图

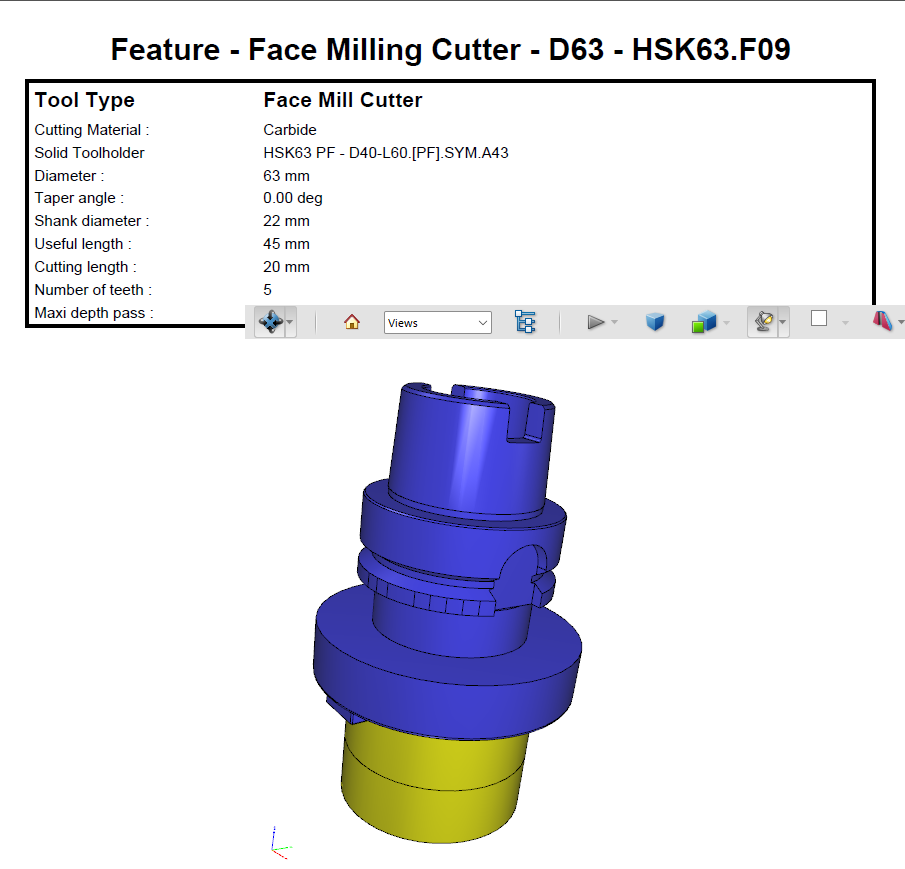

3D 组件现已导出到车间文档。

例如，实体刀架现在可以在标准车间文档和用户车间文档中显示的图像中看到。
