定义

工作平面由三个相互垂直的方向 X、Y 和 Z 定义。工作面是 XY，刀具始终沿当前平面的 Z 方向。

进入 GO2cam 时，已创建一个平面；称为 参考平面 在铣削和电火花加工中， 旋转平面 在车削中（工作面为 ZX）。

在某些特定情况下（例如在第四轴上加工），您需要创建对应于零件其他面的新平面。

所有必要的创建命令都已提供给您。

该 创建的平面始终成为当前平面 .

但是创建新平面不会改变当前视图。您可以使用选项来更改此行为 在新创建的平面视图中定位 ，可在 刀具 > 选项 > 显示 中找到。

特殊情况是展开平面：它成为当前平面，并且视图是 也已更改 .

平面列表

您可以在交互式状态栏中访问现有工作平面的列表。使用此列表，您可以：

  • 通过在列表中选择新工作平面来更改当前工作平面。

  • 通过勾选框仅查看属于当前工作平面的元素

  • 通过单击属于它的元素来更改当前工作平面：单击吸管，然后单击元素。

您也可以通过右键单击平面坐标系并选择“定义为当前平面”来更改平面。


坐标系

显示工作平面的坐标系

配置

您有机会 显示坐标系 对应于现有工作平面。坐标系还指示 平面 # ，此编号也可以在平面列表中找到。

显示在过滤器对话框中配置：

  • 要仅显示当前平面坐标系，请保持自动模式

  • 要显示所有现有平面的坐标系，请勾选“可见”模式下的图标

  • 要显示所有坐标系，请勾选“隐藏”模式下的图标。

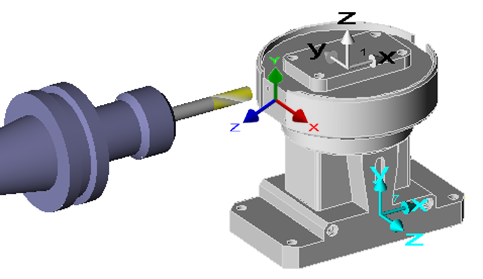

颜色约定

该 当前工作平面 以 3 种颜色显示。

此处，当前平面是 8 号平面。

如果它不是当前工作平面，则 参考平面 显示为 白色 颜色（1 号平面）。

所有 其他现有平面 显示为浅 蓝色 .
