Most of the time, 创建一个新的设计平面 相对于当前工作平面 在控制条中定义。我们建议您在设计工作平面之前检查其是否正确。当您设计一个工作平面时，它会自动成为当前工作平面并在活动窗口中显示。会自动分配一个不可修改的指令编号。

工作平面创建指令

平面创建指令可在“工作平面”菜单中找到：

图标	名称	说明
	创建平面	统一的指令，支持多种工作平面创建模式。用户可以选择他们最习惯的方法，并且可以适应各种情况。启动指令后，屏幕右下角会出现一个蓝色立方体，用户可以直接点击立方体上的任意面来快速生成相应方向的平面。屏幕右下角的交互式主轴系统, 通过点击并拖动其原点到所需点或面来启动指令。
	轮廓切削平面	创建专用于名为“轮廓切削”的加工循环的平面。
	展开平面	围绕轴创建展开平面。
	展开平面投影	将几何图形投影到展开平面。

图标	名称	位置	说明
	更改平面	编辑/更改平面	此指令有助于更改线框或实体元素的工件平面。
	零件定位	设计/线框/清理设计/实体/修复	在参考平面中定位零件；点击零件上的 3 个点：新原点、X 方向、Y 方向。在实体上，您可以直接点击一个面。
	从 2D 设计 3D	线框/清理	2D 图纸的视图和细节在 3D 空间中的位置。
	轴平面	在车削环境中设计/零件设计/轴平面	创建轴平面。

下表供长期用户和 GO2cam 旧版本用户使用，以方便他们过渡到新版本。所有先前可用的指令仍然可以重现，但过程更加统一。

旧版本			从 V6.12 开始

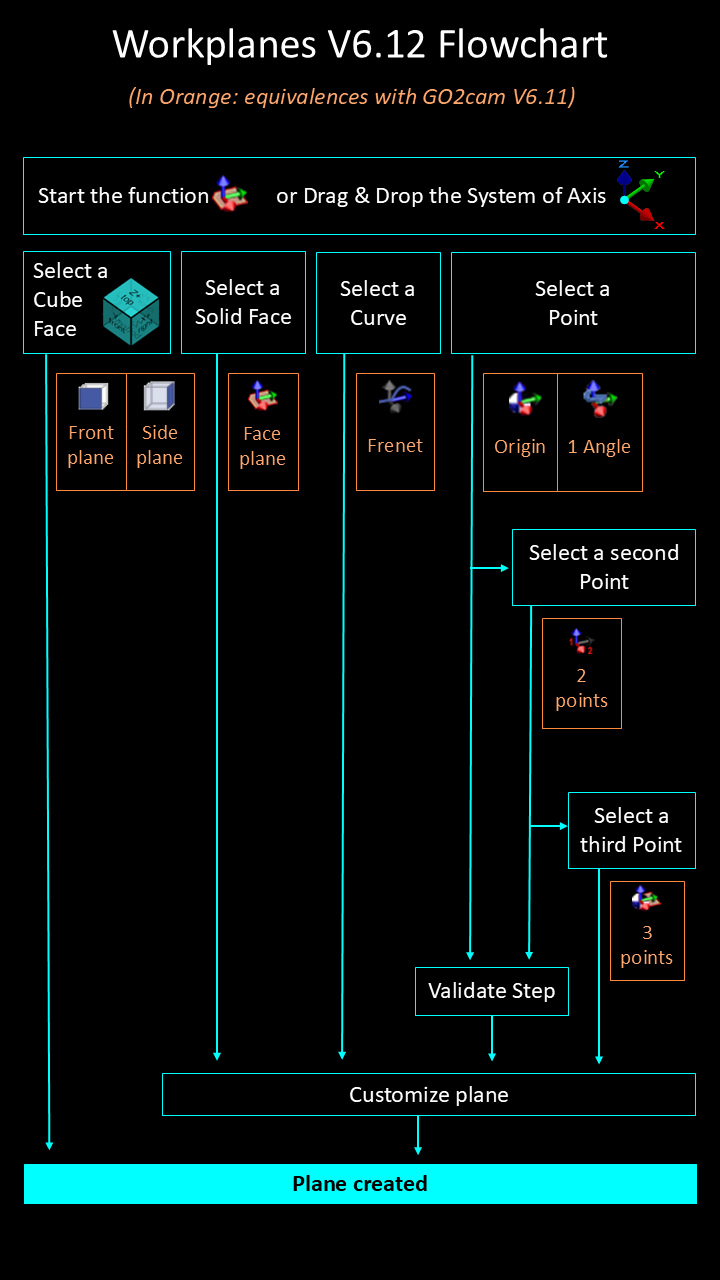

图标	名称	说明		所有列出的指令都已合并到一个指令中。请参阅下面的流程图，了解新流程以及它们如何产生旧指令的结果。
	3 点 X 或面平面	通过 3 个点创建平面，这些点按选择顺序定义：原点、X 方向和 Y 方向。在实体上，您可以直接单击一个面。通过单击圆柱体，您可以创建与形状的 Z 方向对应的平面。
	2 点 X 平面或截面	通过 2 个点创建，按选择顺序定义：原点、X 方向。它垂直于当前平面。
	1 角度平面	通过围绕 X、Y 或 Z 轴相对于参考平面（当前平面）的旋转来创建平面。
	原点平面	创建与当前平面平行但具有不同原点的平面。
	3 点或面平面	通过单击 3 个点创建平面，然后您可以置换轴并最终选择平面原点。
	前平面	相对于当前平面自动创建前平面。原点与当前平面相同。
	侧平面	相对于当前平面自动创建侧平面。原点与当前平面相同。
	手动平面	通过手动选择位置创建平面
	弗雷内平面	创建垂直于元素末端的平面，其中 Z 轴与元素相切。
	3 角度平面	通过角度组合创建平面：CAC (ZXZ)、CBA (ZYX)、CBC (ZYZ) 或 CAB (ZXY)。
