创建一个仅用于 轮廓线切削 加工循环的平面。

此平面自动垂直于当前平面，并相对于 ZX 平面定义了一个角度。

创建轮廓线切削平面

  • 选择当前平面（ 1 )

  • 输入角度值 A

  • 单击将作为平面原点的点。

示例

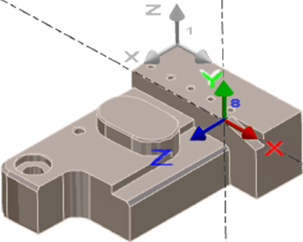

当前平面是参考平面（ 1 ），角度为 90° ，原点与参考平面的原点不同。

创建平面（ 8 ）后，必须在同一平面上构建斜度几何图形，最后定义轮廓线切削加工（仍在同一平面上）。
