介绍

刀具的创建和定位。

此功能是 第二阶段 您需要加工的刀具创建过程。

The 第一阶段 (Cutting Profile of the Tool) enables to calculate the cutting face of the tool relative to the shape to machine.

然后，此第二阶段定义侧面锥角和刀具定位，并生成用于 4 轴加工的几何图形。

创建刀具

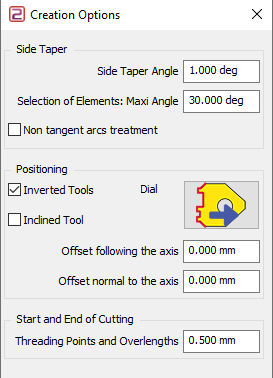

1. 填写对话框参数：

侧锥角 :

它有助于排出切屑。

  • 输入 角度值 .

  • 通过给出 最大角度 值来定义哪些元素被处理。

  • 最后，告诉 GO2cam 是否 非切线圆弧 被处理。

这是我们使用不同参数值计算的示例：

最大角度 = 30° ; 非切线圆弧：否

最大角度 = 70° ; 非切线圆弧：是

定位 :

  • 反转刀具 : 刀具反转，使刀刃定位在底部喷嘴侧。

  • 倾斜刀具 : 刀具相对于 面锥角 倾斜，使零件几乎垂直，加工更精确。

  • 表盘 : 它允许选择刀具相对于轴的位置。单击代表所需位置的图标。

    • 偏移参数允许相对于 XYZ 标记移动零件。

切削的开始和结束 :

您可以定义 超长量 在轮廓的每个末端。

输入所需距离。

自动 螺纹点 以相同的值垂直于轮廓创建。

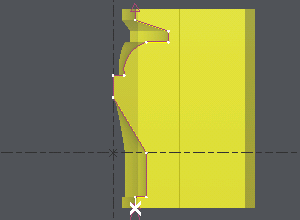

2. 单击第一阶段定义的轮廓。

注意 : 轮廓的方向决定了线的侧面（相对于其他定位参数）

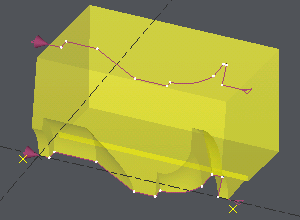

现在一切都准备好进行加工了：选择一个 4 轴轮廓/轮廓循环，并显示顶部和底部轮廓。
