介绍

创建刀具的切削面。

此功能是 第一阶段 您需要加工的刀具创建的

它允许计算刀具的正确轮廓。您只需 显示最终形状 零件的 切削角度 ，刀具的切削面将自动计算。

（创建整个刀具）定义了侧面锥角和刀具位置，并创建了用于 4 轴加工的几何图形。 第二阶段 要创建刀具的切削面

最终形状

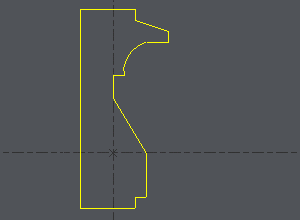

以获得。 首先，您需要绘制 绘制时需要严格遵守一些非常精确的规则：

闭合

  • 较小直径 几何图形必须是 .

  • 是在 的 Y 轴 上绘制的 .

  • GO2cam 会自动在加工轮廓的末端创建超长部分，因此为了计算方便，最好在每个末端 绘制一些垂直线段 首先

所有这些规则在我们的示例中都得到了严格遵守。

填写对话框区域：

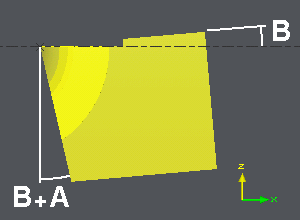

最重要的两个参数由字母 A 和 B 在下面的图像中指出。

A 是 面锥角 ，而 B 是 切削角度 。有一个自动旋转，将切削面定位在 X 轴上，如示例所示。

单击轮廓，单击 轮廓 OK 进行验证。

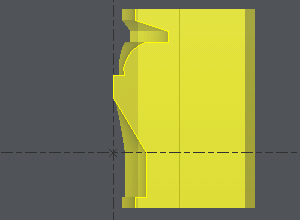

GO2cam 只保留有用的几何图形，并创建一个刀具的“图像”。您现在需要进入下一阶段：创建整个刀具。
