Yeni

Yeni bir parça oluşturma.

Aç

Daha önce kaydedilmiş bir dosyayı açar. Kısayol: Ctrl tuşu +O.

Kaydet

Geçerli dosyayı kaydeder. Kısayol: Ctrl tuşu + S.

Farklı Kaydet...

Bir dosyayı ilk kez kaydeder veya dosyayı yeni bir isim vererek çoğaltır.

İş Akışı

İşlenmiş bir parçayı, iş akışının içe aktarılması ve otomatik doğrulanması ile tüm takım yollarına sahip olarak otomatik olarak elde edebilirsiniz. Her şey varsayılan/önceden kaydedilmiş değerlere göre işlenir.

İşlenmiş Parça İçin İş Akışı

Dosya menüsünde bulunan yeni komut, işlenmiş bir parçanın içe aktarma iş akışının başlatılmasına olanak tanır. Kalan stok tanınır ve buna göre hesaplama yapılır.

İçe Aktar

Bir CAD yazılımından dosya yükleme. CAD arayüzlerinin listesi ve bunları işleme süreci açıklanmıştır. burada .

Dışa Aktar

Geçerli dosya, bir CAD formatında dışa aktarılabilir ve kaydedilebilir. Standart değişim formatlarının çoğu desteklenir: 2D olarak DXF ve DWG, 3D olarak PDF, IGS, SAT, X_T, STL ve STEP, ayrıca JPEG, BMP, PNG ve vektör resimleri için SVG gibi resim formatları. Parasolid .X_T dosyaları için, kaydetme dosyasının sürümünü girme seçeneği de önizleme penceresinde mevcuttur. Sürüm bir iletişim kutusunda girilir. SVG formatı ayrıca Baskı Önizleme tarafından kullanılır, bu da onu daha doğru hale getirir ve ek görüntüleme seçenekleri sunar.

Ekle…

Komutların ana işlevi, mevcut PCE dosyasına bir GO2cam Dosyası veya bir CAD dosyası eklemektir. Buraya tıklayın daha fazla bilgi için.

GO2cam Dosyası

Bir PCE dosyasıyla çalışırken, başka bir PCE dosyasını mevcut olana ekleyebilirsiniz.

Ana amaç geometri eklemek veya bir stok şekli içe aktarmaktır.

Davranış:

• geometri eklenir, mevcut parçaya nereye konumlandıracağınızı seçmeniz gerekir,

• ilgili soruya 'Evet' yanıtı verirseniz işleme kurtarılabilir,

• stok asla alınmaz, her zaman mevcut parçanın stoğunu tutarız.

CAD Dosyası

Bir PCE dosyasıyla çalışırken, ona bir CAD dosyası ekleyebilirsiniz.

Bu, CAD standart arayüzleriyle açılır.

Otomatik konumlandırma yoktur, parça içe aktarıldıktan sonra bunu yapmanız gerekecektir.

Katıların Atanması

Bu, katı atama tablosu , where you decide whether a solid is the workpiece, the stock, a clamping element or something else.

Takımları İçe Aktarma…

Yalnızca Form Takımları/Takım Kütüphaneleri modüllerinde: bu seçenek takım verilerini GTC formatında saklanan verileri içe aktarmayı sağlar, bu uluslararası bir standarttır. Daha fazla bilgi için buraya tıklayın: Takımları İçe Aktarma - GTC Standartları .

Geçici Dosyayı Kaydet

Geçerli işin güvenli bir şekilde kaydedilmesi, dosya kaydedilmese bile.

Geçici Dosyayı Kurtar

Geçerli işin en son kaydedilenlerini kurtarır.

GO2cam Yazılım Yapılandırmasında (ana sayfadaki GO2cam logosuna tıklayın), ardından 'Kaydet' sayfasında her x işlemde bir otomatik kaydetme ayarlayın.

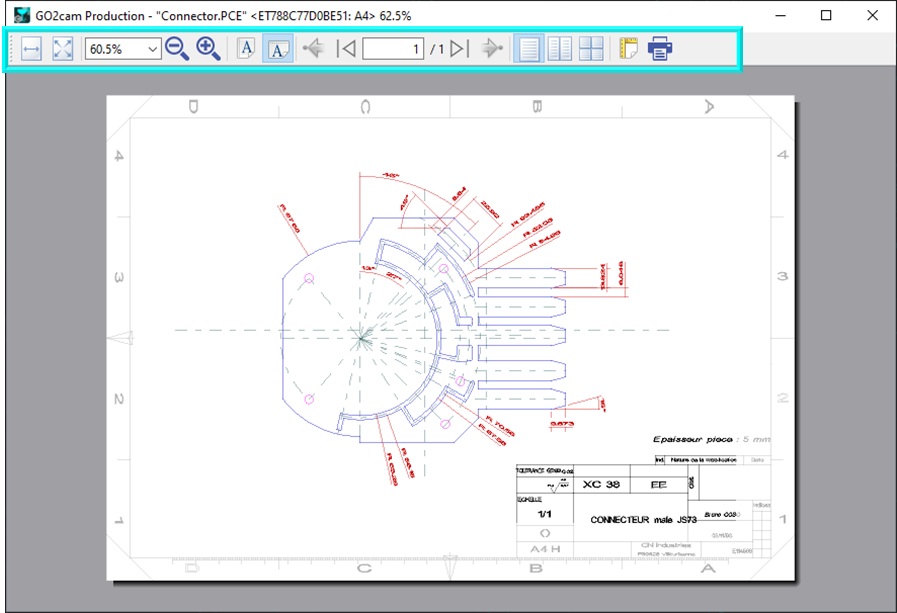

Baskı Önizleme

Basılacak sayfanın önizlemesi.

Yazdır

Yazdırma seçeneklerini (ölçek, çerçeve vb.) ayarlayın ve yazdırmaya başlayın.

Çalışma Dizini

Birden çok dizini tek bir dizinde birleştirme yeteneği:

• PCE dosyaları (Veri)

• MPM dosyaları (Set)

• İçe aktarma, dışa aktarma, noktalar (Ascii)

• Belge sayfaları (Fiche)

• NC Blokları (ISO)

Klasör adı menüde görünür.

Proje / Sıfırla komutu standart adreslemeyi geri yükler.

Proje

Projelerin yönetimi için alt menü .

Bir proje bir dizi dosyadan oluşur: parça dosyası (*.PCE), makine dosyaları, kullanılan takımlar, malzeme dosyası, semboller vb. Projeler özellikle teknik destek için çok kullanışlıdır.

Sıfırla

Bir proje dosyası yüklenirken yapılan klasörlerin tüm adreslemesini sıfırlama yeteneği. Yeni bir proje seçmeden önce bunu yapmak gereklidir.

Seç

Daha önce açılmış, Trans klasöründe bulunan bir projenin seçimi.

İçe Aktar

Yeni bir projenin yüklenmesi. Dahil edilen farklı klasörler ve dosyalar Trans klasörüne kaydedilir. Ayrıca GO2cam ana penceresine sürükle ve bırak yaparak bir proje içe aktarabilirsiniz.

Dışa Aktar

Geçerli parçayı tüm ilgili verilerle (makine, takımlar, semboller, post-processor vb.) bir proje dosyasına kaydeder.

Son Dosyalar

Yazılımda yakın zamanda açılan dosyaların listesi, 10 dosyaya kadar görüntüleme yeteneği ile.

Ana Sayfaya Dön

Ortamı değiştirmek için.

Geri Al

Yapılan son eylemlerin iptali. Bu komut birden çok kullanım sağlar. Buraya tıklayın daha fazla ayrıntı için.

Yinele

Command linked to the Undo command. Buraya tıklayın for more details.

Tümünü Seç

Ekranda görünen tüm elemanların seçimi.

Seçimi Geri Al

Geçerli seçimin iptali.

Grup

Birden çok bileşeni bir araya getirerek tek bir bileşen olarak kabul etme yeteneği. Örneğin, bileşenlerden birini taşırken, grup seçilecek ve birlikte hareket edecektir.

Grubu Çöz

Bileşenleri gruplama ve bağımsız olarak değiştirilebilmeleri için ayırma yeteneği.

Elemanı Düzenle

Seçilen elemanın konumu ve topolojisinin değiştirilmesi.

Görüntü: düzenlenen eleman mor renkte (Alternatif2 rengi) gösterilir, düzenlenen elemandan sonra oluşturulan elemanlar gri, düzenlenen elemanla bağlantılı elemanlar beyaz renkte gösterilir.

Belirli elemanlarla ilgili 2 farklı sayfayı okumanızı öneririz:

• Tel Kafes Geometrisini Düzenle

• Katıyı Düzenle .

Özellikleri Düzenle

Seçilen elemanın özelliklerinin değiştirilmesi: renk, çizgi tipi ve kalınlığı, katman.

Geçerli özellikler, Özellik Yönetimi komutunda tanımlanmıştır:

:Palet:

Özellikleri Düzenle ve Özellik Yönetimi benzer ve kolay bir davranışa sahiptir.

Geometriyi Kes

Bu 3 komut, herhangi bir tür geometrik elemanı kesmeyi veya kopyalamayı ve başka bir konuma yapıştırmayı sağlar.

Ctrl+X, Ctrl+C ve Ctrl+V klavye kısayolları kullanılabilir.

Buraya tıklayın daha fazla bilgi için.

Geometriyi Kopyala

Geometriyi Yapıştır

Veritabanı

Eleman Geçmişini Sil

GO2cam'de bir geometrik eleman oluşturulduğunda, tasarımın parametrelendirilmesini sağlamak için oluşturma geçmişi veritabanında tutulur. GO2cam'in güçlü bir işlevselliği parametreleştirme dir.

Bazı durumlarda, geçmiş doğru tanımlanmamış olabilir ve tasarımda sorunlara neden olabilir. Bu durumda, eleman geçmişini silebilirsiniz.

Silinen Referans Elemanlarını Kurtar

Komutu sayesinde geometrik bir elemana bir isim verebilirsiniz Varlık Bilgisi menüde Yardım . Bu eleman daha sonra silinirse, elemanın adını veya sistem tarafından verilen adla bu komutla kurtarabilirsiniz.

Bu komut hakkında daha fazla bilgi için tıklayın burada .

Parça Güncelleme

ile CAD dosyaları üzerinde çalışırken dataGO , CAD yazılımında değişiklikler yapılmışsa modeli güncelleyebilirsiniz. Değişiklikler, işleme çevrimleri zaten programlanmış olsa bile mevcut GO2cam parçasında dikkate alınacaktır. ile dataGO , delik özelliklerini de okuyabilirsiniz. İletişim kutusu tamamen yenilenmiştir.

Delik Modelleri Güncelleme

Yalnızca FTE dosyaları için: Zaten kullanılmış ve parçaya yerleştirilmiş bir delik modelini değiştirirseniz, bu güncellemeyi yaparak konumdaki elemanlara değişiklikleri uygulayabilirsiniz.

Sembol Güncelleme

Semboller Bileşenler ortamında değiştirilmişse, bu değişiklikleri mevcut parçada dikkate almak için onları güncelleyebilirsiniz.

Takım Güncelleme

Sabit veya hazırlanmış olarak tanımlanmış bir takımı değiştirirseniz, değişiklikleri makinede dikkate almak için veritabanını güncelleyebilirsiniz.

Makine Güncelleme

Geçerli dosyada, daha önce değiştirilmiş olan *.MCB makine dosyasını güncelleme yeteneği. Bu, makine dosyasındaki komutla aynıdır, buradaki erişim daha hızlıdır.

Klavye kısayolları menüdeki çoğu komutun yanında görünür. Örneğin, sık kullanılan Komutları Düzenle ve Özellikleri Düzenle, eleman özelliklerini değiştirmenize olanak tanır. Kısayolları şunlardır: Ctrl + H ve Ctrl + T .

Noktalı çizgileri göster

Bu seçenekle, katı üzerindeki noktalı çizgilerin görüntülenmesini etkinleştirirsiniz.

Bunun için, durum çubuğundaki 'Kenarların gösterilmesi' 'Gerçekçi' moduna otomatik olarak ayarlanır. Bu komut hakkında daha fazla bilgi edinin: buraya tıklayın .

Katı veya tel kafes/işleme için görüntü önceliği

Seçilirse, komut diğer geometrik elemanlara ve işleme işlemlerine kıyasla katıya görüntü önceliği verir.

Bu seçenekler ayrıca durum çubuğu , 'Görüntü seçenekleri' komutunda da mevcuttur.

Takım görünürlüğü

Takımları gizlemenin artık 3 durumu vardır: Tam takım görünür, Yalnızca takım görünür (tutucu gizli), Tam takım gizli. Bu komut Özelleştir Menüsüne eklenebilir. (Daha fazla bilgi için bu seçenek hakkında bir video izleyin: Buraya tıklayın )

Gizle

Bir veya daha fazla elemanı gizleme yeteneği. Bu seçeneği seçmek için arka planda Sağ Tıklayın.

Bir video izleyebilirsiniz (büyütmek için videoya çift tıklayın!):

Sadece göster

Yeni bir Sadece Göster seçenek sağ tıklama yoluyla eleman açılır menüsünde görünür. Yalnızca seçilen parçayı, özelliği, açıklamayı veya varlığı görüntüler. Devre dışı bırak Sadece Göster modunu Gizlemeyi İptal Et seçeneğini kullanarak.

Gizlemeyi Ters Çevir

Bazı elemanları gizledikten sonra komutu ters çevirebilirsiniz.

Gizlemeyi İptal Et

Gizlenen elemanlar tekrar görünür.

Tüm Filtreleri İptal Et

Parça üzerindeki tüm filtrelerin iptali (gizleme komutu, filtreler vb.).

Dinamik Döndürme

Fare ile dinamik döndürmeyi etkinleştirin: sol fare düğmesini basılı tutarak parçanızı 3 boyutta hareket ettirebilirsiniz. Parça istediğiniz gibi konumlandırıldığında, bu konuma kilitlemek için Enter tuşuna basın.

Görünümler Listesi

Access to the whole list of views. Buraya tıklayın for more details.

Kullanıcı Görünümleri

Kullanıcı Görünümleri, 3 özelleştirilmiş görünüm (yakınlaştırma ölçeği ve konumu) oluşturmanıza olanak tanır. Buraya tıklayın daha fazla ayrıntı için.

Hesap makinesi

Standart bir hesap makinesine erişim.

Editör

Varsayılan olarak GO2cam NC editörü olan bir metin düzenleyiciye erişim. Başka bir düzenleyici seçebilir, Araçlar>Seçenekler>Özelleştirme'de tanımlayabilirsiniz. Buraya tıklayın daha fazla ayrıntı için.

Bu düzenleyici geliştirilmiş seçeneklere sahiptir: güçlü sözdizimi renklendirme, kanallar için çoklu pencere yönetimi, geliştirilmiş arama vb.

Görsel Klavye

Bu araç, bilgisayar ekranında sanal bir klavye görüntüleyen bir erişilebilirlik yardımcı programıdır. Bu klavye, fiziksel engelli kişilerin bir işaretleme cihazı, bir joystick veya bir fare kullanarak veri yazmalarına olanak tanır.

Klavye için başka bir işlev, farklı dilleri yönetme yeteneğidir, bu özellikle Fransızca, İspanyolca veya Almanca gibi dillerdeki aksanlı harfler ve Rusça ve Yunanca için kullanışlıdır.

Standart Makrolar

Gravür, daire üzerine metin oluşturma, nokta tablosu oluşturma, formül vb. gibi özel komutlar.

Özel Makrolar

Burada, bayiler veya editör tarafından müşteriye özel olarak geliştirilmiş makroları bulabilirsiniz.

JavaScript Editörü

JavaScript, modern, kullanımı kolay ve öğrenmesi kolay bir betik dilidir. GO2cam, betik yazmak ve sürecinizin otomasyonunu iyileştirmek için bir JavaScript API'si sağlar.

Bu API şunları yapmanızı sağlar:

• Geometri oluşturma veya düzenleme

• İşlemeyi düzenleme

• Diyalogları yönetme

• vb.

Tıklayın API Yardım daha fazla bilgi için.

Nokta Dosyası Okuma

Herhangi bir dosya uzantısına sahip nokta dosyalarını, ayırıcı seçimi ve oluşturmak istediğimiz sonuç (noktalar, poligon veya eğri) ile okuma yeteneği

Şu konuda bir video izleyebilirsiniz: Nokta Dosyası Okuma (büyütmek için videoya çift tıklayın!):

Menüleri Özelleştir

Özelleştirilmiş metin menüleri oluşturma, daha fazla bilgi önceki sayfada verilmiştir.

Yardım sayfasını okuyun: Menüleri Özelleştir.

Araç Çubuğunu Özelleştir

Uzman kullanıcılar için, favori komutlarınızla araç çubuğu oluşturma. Her ortam (CAD Arayüzleri, Frezeleme, EDM vb.) için farklı bir araç çubuğu oluşturabilirsiniz.

Yardım sayfasını okuyun: Araç Çubuğunu Özelleştir .

İşlemler Listesini Özelleştir

Kullanıcı işleme listesi oluşturma. İşleme listesi, parçanızda programlanmış çevrimleri görüntüler ve işleme ağacında, işleme komutlarında bulunur.

GO2cam Operatörü

GO2cam Operatörü yazılımının yapılandırması ve kullanımı için ayrılmış menü.

Projenin İzlenebilirliği

Bu komut, orijinal GO2cam programı ile değiştirilmiş GO2operator sürümü arasındaki farkları belirlemek için aynı projedeki dosyaları karşılaştırır. Makine atölyesinden yöntem departmanına bilgi aktararak proje izlenebilirliğini sağlar.

Düzenlemeyi Özelleştirme

Bu komut, GO2operator'da farklı haklara sahip kullanıcılar oluşturmayı sağlar.

Online Yardım

GO2cam operatörü yazılımı hakkında açıklama.

Başka Bir Sürüme Aktar

Kurtarma yeteneği önceki sürümden kullanıcı verileri , yapılandırma dosyaları, takımlar, tec dosyaları, semboller vb. gibi. Daha fazla bilgi için lütfen buraya tıklayın: Başka Bir Sürüme Aktar.

Seçenekler

Yazılımın birçok seçeneğine erişim: grafik kullanıcı arayüzünün özelleştirilmesi, birimler ve toleranslar, görüntü tercihleri ve işleme için genel seçenekler.

Burada birçok ayrıntı verilmiştir: Yazılım Yapılandırması .

Online Yardım

GO2cam çevrimiçi yardımına bu şekilde girebilir veya bir komut başlatırken veya işleme iletişim kutularında F1 tuşuna basabilirsiniz.

Web Portalı

Web portalı, GO2cam International tarafından sağlanan tüm web siteleri ve hizmetleri tek bir erişim sunar. Daha fazla bilgi: buraya tıklayın .

Kütüphaneleri İndir de web portalında mevcuttur.

Uzaktan Destek

Teknik destek için yerel bayinizle iletişime geçtiğinizde, teknisyenin GO2cam'inize uzaktan erişmesine izin vermek için bu komutu tıklayın. Kurulum gerekmez. TeamViewer 13 lisansı kullanıyoruz.

V6.11 ve önceki sürümler için parola: GO2Support

V6.12'den itibaren parola: GO2camSupport

Yazılımı Güncelle

Yama indirerek GO2cam'in güncellenmesi.

Dosya Bilgisi

Parça dosyasının genel özellikleri burada verilmiştir.

Hakkında

GO2cam hakkında bilgiler: sürüm, Kullanıcı kimliği, telif hakları, üçüncü taraflar vb.

Katı CAD arayüzleri ve lisansla ilgili bilgiler artık bu komutta mevcuttur:

Arayüzler

GO2cam'de bulunan katı CAD içe aktarıcılarının listesi. Mevcut lisansla bulunmayan içe aktarıcılar 'izin verilmeyen' terimiyle belirtilir. 2D arayüzlerinin listesi de verilmiştir.

Tam liste burada verilmiştir: CAD arayüzleri listesi

Seçenekler

Lisansınızla kullanılabilen ürün ve seçeneklerin listesi.

Lisans

Müşteri lisans sözleşmesinin görüntülenmesi

Qt 6.5.3

Hakkında Qt , GO2cam geliştirme için Ar-Ge tarafından kullanılan bir C++ araç takımı.
