Sunum

İçe Aktar komutu, CAD dosyalarını okumak ve bunları GO2cam'e yüklemek için kullanılır. Tüm dosya türleri okunur, 2B ve 3B, ancak bu içe aktarma aşamasında herhangi bir işlem uygulanmaz.

2B Dosyalar


DXF İçe Aktarma İş Akışı

  • Üç Adımlı Süreç : DXF dosyalarını yeni yapılandırılmış ve yönlendirmeli bir iş akışı kullanarak sorunsuz bir şekilde içe aktarın, konumlandırın ve filtreleyin.

  • Orijin Konumlandırma : Geometrinizi tam koordinatları girerek veya tek bir tıklamayla bir orijin noktası seçerek yerleştirin.

  • Filtreleme : Gerekli geometrileri izole etmek ve çalışma alanını temizlemek için filtreleme adımında belirli katmanları, renkleri ve daha fazlasını değiştirin.

workflow dxf_play.png

Bir 2B dosya içe aktardığınızda, çeşitli seçenekler içeren bir iletişim kutusu açılır.

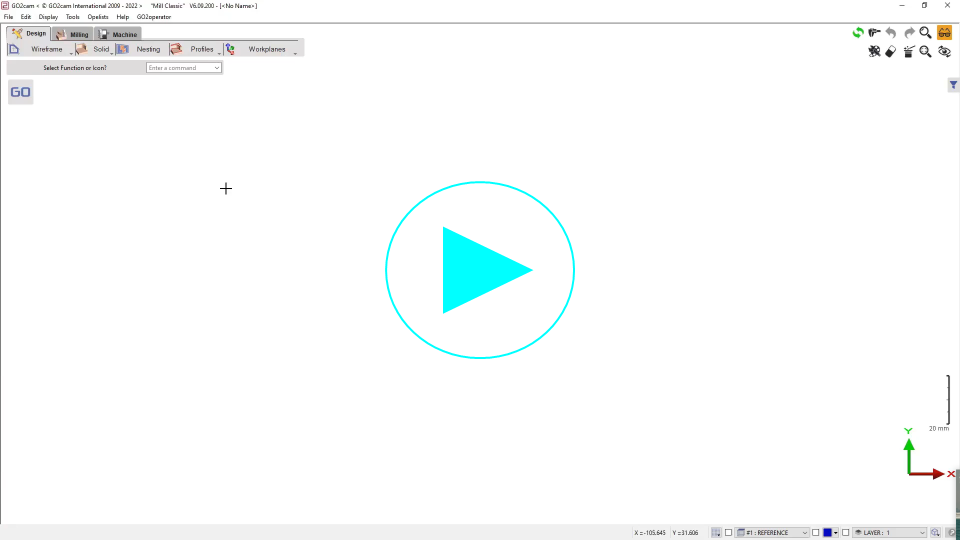

Buradaki video mevcut seçenekleri açıklamaktadır:

Import DXF File.png

Onayladığınızda, dosya okunur ve geometri, CAD sisteminde orijinal olarak tanımlandığı gibi GO2cam'e konumlandırılır. Dosya, işleme için faydalı olmayanlar da dahil olmak üzere her öğeyi içerir.

Birçok komut, tel kafes geometrisini konumlandırmayı ve temizlemeyi sağlar.

The process for a 2D file import and the use of those commands is presented here: 2B İçe Aktarma Süreci

Dxf/Dwg İçe Aktarma : Kayıt raporumuz, benzersiz merkezlere sahip dairelerin sayısını vurgular.

Örneğin, bir dosya 20 daire içeriyorsa ancak yalnızca 14 farklı merkez varsa, bu parçada 14 farklı delik olduğunu gösterir.

3B Dosyalar

Bir 3B dosya içe aktardığınızda, çeşitli seçenekler içeren bir iletişim kutusu açılır.

  • İçe aktarma sonrası katı onarımı : katıdaki olası süreksizlikleri onarmayı sağlar. Bu onarım, CAD Arayüzünün kendisi tarafından işlenir, GO2cam'in sunduğu diğer onarım komutlarından farklıdır.

  • Sonuçların gösterimi : içe aktarma sonuçlarıyla ilgili bir bilgi sayfası açılır

  • Delik özelliklerinin işlenmesi : CAD'de tanımlanan delik özelliklerini okumayı sağlar; SolidWorks ve Spaceclaim için kullanılabilir

  • Tel Kafes İçe Aktarma : 3B dosyada bulunan olası 2B geometrik öğeleri okuma yeteneği.

  • PMI'lar : geometrik olmayan verilerin içe aktarılması; buraya tıklayın for more details.

Bir X_T dosyasını içe aktarmak, herhangi bir seçenek olmadan, herhangi bir iletişim kutusu açılmadan yapılır.

Onayladığınızda, dosya okunur ve katı geometri, CAD sisteminde orijinal olarak tanımlandığı gibi GO2cam'e konumlandırılır.

Many commands enable to position or repair the solid(s) if necessary. The process for a 3D file import and the use of those commands is presented here: 3B İçe Aktarma Süreci

Bir tornalama parçası için özel işlem

Bir tornalama veya freze-tornalama parçasında özel olan, parçanın ZX çalışma düzlemi göre konumlandırılmasıdır. Başka bir konu da 2B geometri tornalama işlemlerini programlamak için gereklidir, oysa katı frezeleme için gereklidir.

Uymak gereken kurallar şunlardır:

  • Dönme ekseni Z ekseni olmalıdır,

  • Tornalama için 2B geometri Dönme Düzleminde olmalıdır,

  • Katı Referans düzleminde kalmalıdır.

Süreç:

1. Parçanın içe aktarılması

İçe aktarılan katı modellerin çoğu XY çalışma düzlemine göre konumlandırılır.

Dönme ekseninin referans düzleminin Z eksenine karşılık gelmesi için parçayı taşımamız gerekiyor.

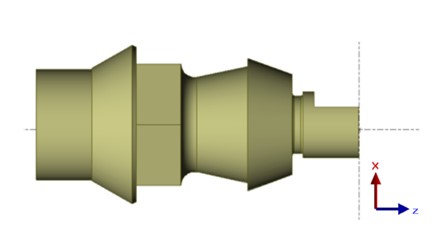

2. ZX yönünde konumlandırma, hala Referans Düzleminde

Menüye gidin İçe Aktarma Onarımı .

Komutu seçin Parça Konumlandırma , katı otomatik olarak seçilir.

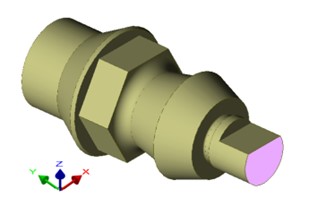

Bir yüze (örnekte pembe renkli) tıklayın, katı otomatik olarak yeniden konumlandırılır ve hala referans düzlemindedir.

3. Tornalama geometrisinin oluşturulması

Öncelikle, mevcut düzlemi değiştirin ve Dönme .

Menüye gidin Katı / Tel Kafes

Komutu seçin Siluet ve seçeneğini seçin Dönme bir hesaplama modu olarak:

Onayla'ya tıklayın, 2B geometri tornalama işlemleri için Dönme Düzleminde oluşturulur.
