Giriş

PMI, özellikle dijital incelemede çok önemlidir. Bir 3D CAD dosyası içindeki herhangi bir geometrik olmayan veri olarak tanımlanır. PMI normalde yüzey profilleri ve toleranslar gibi verileri içerir. Mühendislik verilerini iletmek için 2B çizimlere güvenmek yerine, orijinal CAD dosyasına gömülebilmesi bir avantaj olabilir. PMI isteğe bağlı bir modüldür.


PMI İçe Aktarma performansı iyileştirildi. Dosyaların daha hızlı okunması ve açılması.

PMI ile parçanın daha akıcı manipülasyonu, özellikle döndürme.

PMI içeren CAD formatları

PMI içeren CAD formatlarının listesi aşağıdadır:

  • *.CATPART (CatiaV5)

  • *.PRT (NX)

  • *.PRT (Creo)

  • *.SLDPRT (SolidWorks)

  • *.JT

  • *.STEP (Yalnızca AP242)

Inventor ve SolidEdge de PMI'ları yönetebilir, ancak GO2cam bunları yerel dosya formatlarında okuyamaz; okumak için STEP AP242'ye dışa aktarmalısınız.

GO2cam'de İşlem

İçe Aktarma

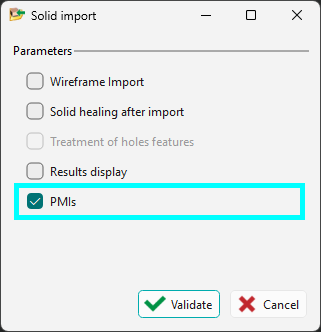

GO2cam'de PMI özelliklerini okumak için, içe aktarma iletişim kutusundaki PMI onay kutusu etkinleştirilmelidir.

PMI Import-20260306-053212.png

İçe aktarılan katı dosyalardan (herhangi bir format) gelen PMI özellikleri ile şunlar yapılabilir:

  • PMI'a özel çalışma düzlemlerinin otomatik oluşturulması.

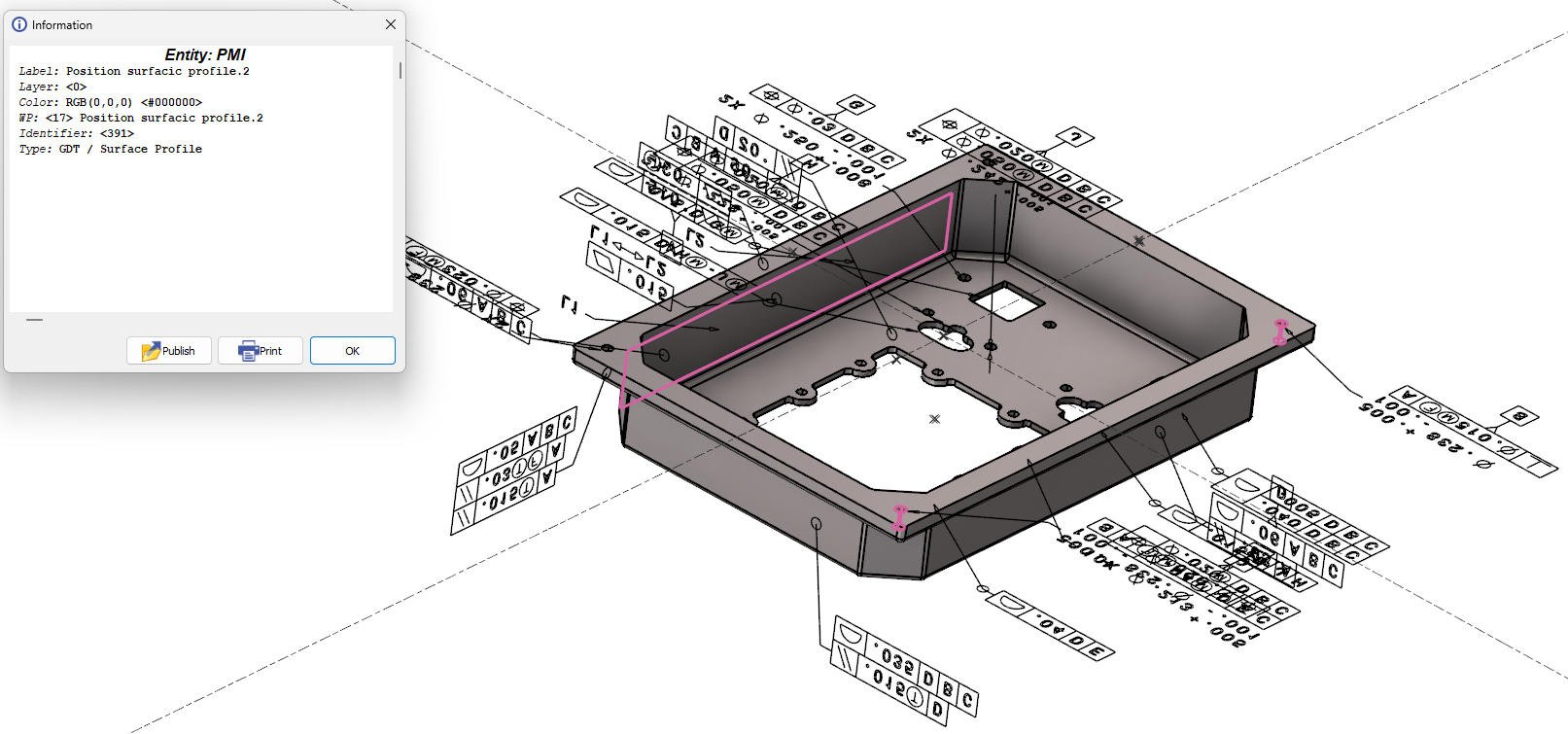

  • Sağ tıklama gösterildiği gibi bilgi almak için boyutlandırma üzerinde.

    • Seçilen yüzey vurgulanan

    • Diğer referans yüzeyler da görüntülenir.

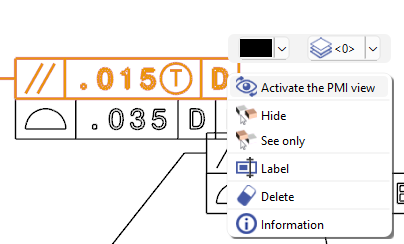

Bir açıklama üzerinde sağ tıklayarak yeni bir PMI seçeneği de mevcuttur: PMI Görünümünü Etkinleştir . Bu, seçilen açıklamanın ekrana dik olacak şekilde iş parçası görünümünü yeniden yönlendirir.


PMI analizi ve Seçenekleri

Ölçümde, PMI analizi seçeneği, seçilen her boyut için ilgili yüzleri gösterebilir.

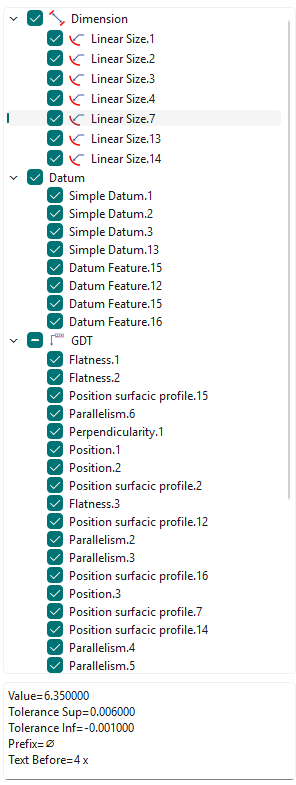

PMI analizi için yeni bir ağaç, Ölçüm işlevi aracılığıyla erişilebilir.

Ağaçtaki PMI'lar türe göre (Boyut, Datum, GDT,...) toplanır.

Seçilen bir PMI için ağacın alt kısmında anlamsal bilgiler de mevcuttur.

PMI görünümünü etkinleştirme seçeneğini ve yeni ağacı gösteren bir videoyu izleyin.

PMI option play.png 		image-20260306-063843.png

Değeri değiştirmek için iki katı yüz arasında ölçüm yapabilirsiniz. Bu yalnızca mesafe ve çap açıklamaları için çalışır.

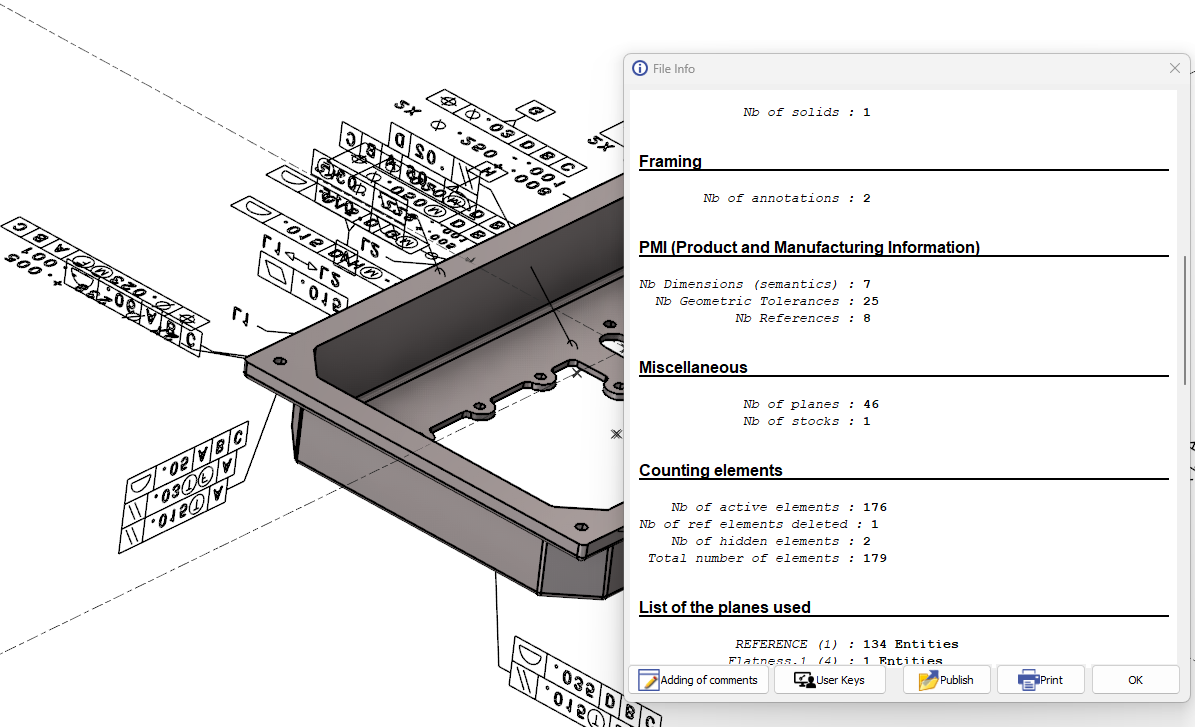

PMI türleri 'Dosya Bilgisi'nde mevcuttur

Tür başına PMI sayısının detayı verilmiştir:

Boyut Sayısı (anlamlar)
Boyut Sayısı (grafikler)
Geometrik Tolerans Sayısı
Referans Sayısı

Boyut düzenleme yalnızca Boyutlar (anlamlar) ile çalışır


Note: PMI can also be managed in the Control command: buraya tıklayın for more info.
