Sunum
dataGO, çeşitli CAD sistemleriyle doğrudan bir arayüz sağlayan isteğe bağlı bir modüldür. Birincil amacı, GO2cam ve orijinal CAD dosyaları arasında ilişkiyi sürdürmektir.
dataGO değiştirir FTE dosyası içe aktarma . FTE dosyalarını dışa aktarmak için kullanılan CAD yazılım eklentisi artık sağlanmamaktadır. Ancak uyumluluk korunur: *.FTE dosyaları hala GO2cam V6.11'e aktarılabilir.
Desteklenen CAD Yazılımları
dataGO, GO2cam ve aşağıdaki beş CAD sistemi arasında doğrudan bir bağlantı sağlar:
-
CATIA V5
-
Creo
-
NX
-
SolidWorks
-
SpaceClaim
İlişki
Genel Bakış
dataGO ile GO2cam, işleme iş akışı boyunca orijinal CAD modeline canlı bir bağlantı tutar.
CAD modeli değiştiğinde
CAD modeli, GO2cam'de işleme programlandıktan sonra değiştirilirse, bu değişiklikleri CAM projesine getirmek için Parça Güncelleme kullanın.
Parçayı nasıl güncelleyebilirim
-
Açın Düzenle menüsünü.
-
Seçin Parça Güncelleme .
-
Güncellenecek parçayı seçin.
-
GO2cam size algılanan değişiklikleri uygulamanızı istediğinde güncellemeyi onaylayın.
İşleme operasyonu güncellemeleri
Bir deliğin konumu veya boyutu değiştiğinde, GO2cam ilgili işleme operasyonlarını da güncelleyebilir.
|
Parça Güncelleme |
Diyalog etkileşimiEkranda karşılık gelen delikleri ve yüzeyleri vurgulamak için diyalogdaki bir satıra tıklayın. Görüntülenen bilgilerDiyalog algılanan değişiklikleri listeler:
Otomatik delik hesaplamaDelikler zaten hesaplanmışsa otomatik delik hesaplamasını çalıştırabilirsiniz. Henüz hesaplanmamışlarsa, seçenek soluk görünür.
|
|
|

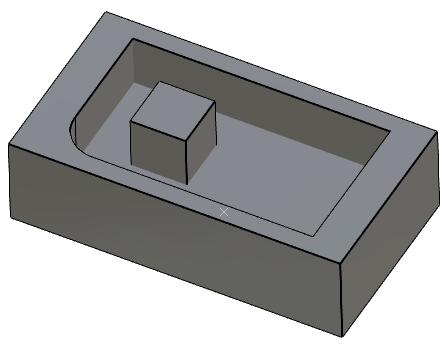

Burada orijinal dosyayı içe aktarıyoruz.
|

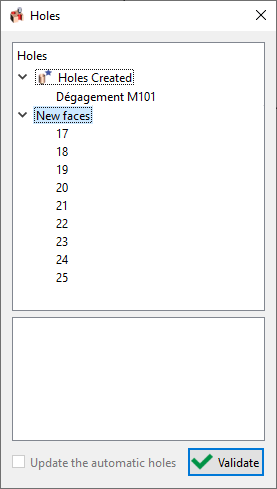

‘Parça Güncelleme’yi çalıştırıyoruz: diyalog bize değişikliklerin listesini veriyor
|

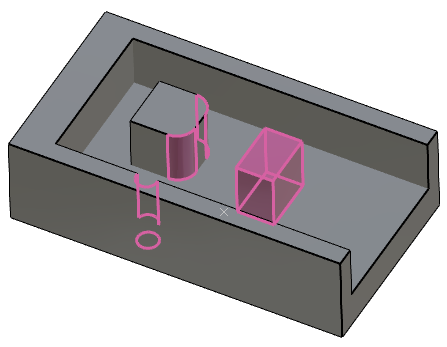

Diyalogdaki bir satıra tıkladığınızda, değişiklikler ekranda vurgulanır.
|
|
|
|
