Analiz edilen katının konik ve ters açı düzlemleri gibi diğer tüm düzlemleri hakkında bilgi.

Yakınlaştırma seçimi : listede bir eleman (delik, yüzey vb.) seçildiğinde, eğer katı üzerinde bulamıyorsanız, şuna tıklayın yakınlaştırma yapmak üzerinde.

Bilgi : bu simgeye tıklayın ve bilgi almak için katı üzerindeki herhangi bir elemana tıklayın; koordinatlarını ve değerlerini alırsınız ve listede altı çizili olarak bulunduğu elemanlar listesinde bulabilirsiniz.

Çalışma Düzlemi : analizin hangi çalışma düzleminde yapıldığını bilmek için.

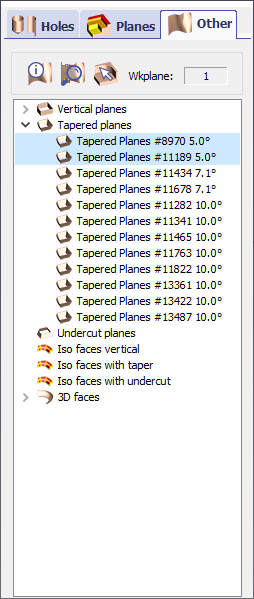

Bu tablonun amacı, delikler, silindirler ve düzlemler olarak kabul edilmeyen tüm yüzeyler hakkında size bilgi vermektir.

5 çeşit yüzey vardır :

1. Dikey düzlemler

2. Konik düzlemler: konik açısı verilir.

3. Ters açı düzlemleri: bu konik yüzeylere mevcut düzlemde erişilemez.

4. ISO dikey yüzeyler: eğimli yüzeyler; 2 eksenli frezeleme çevrimleriyle işlenebilir.

5. 3B yüzeyler: bu yüzeyler 2 eksenli frezeleme çevrimleriyle işlenemez.

Tablodaki satırlara tıkladığınızda, düzlemler vurgulanır katı üzerinde.

Kullanarak Ctrl ve Shift tuşları (penceredeki herhangi bir ağaçta olduğu gibi), aynı anda birden fazla düzlem seçebilirsiniz.

Ek Fonksiyonlar : bir sağ tıklama ile erişilebilir bir satırda :

• Yakınlaştırma seçilen düzlem üzerinde.

• Kenarların oluşturulması seçilen düzlemin.

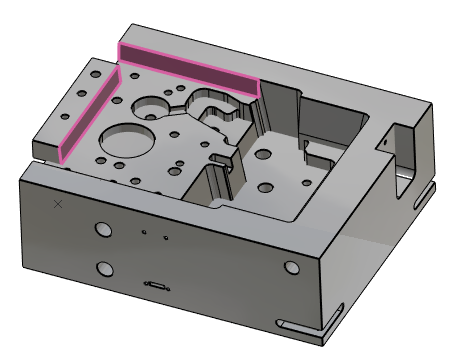

T oplam 2 yüzey seçildi 5° konik; görsel olarak, model üzerindeki konikleri ayırt etmek mümkündür . Ancak konik 0.1° olabilir; bu durumda, analiz gerekli olacaktır bilgiyi almak için.
