GO2cam implements parametric design principles in the creation process. As a geometrical element/object is created, the history of creation is kept in a database. This methodology makes it possible for the selected element/object to have a link to all construction previously made. Also a history tree showing chronologically the operations for creation of a body part is also accessible and editable.

Parameterizing is a powerful functionality of GO2cam, you can find more information about it by buraya tıklayarak!

Bir katıyı düzenlemenin iki yöntemi vardır:

  1. kullanarak Element Düzenle komutu.

  2. kullanarak Kontrol komutu.

Element Düzenle

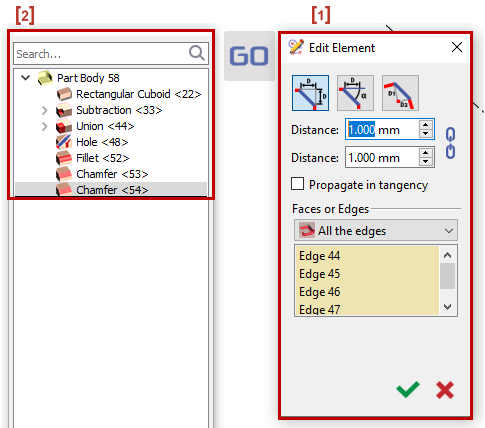

Bir katı üzerindeki bir elementi düzenlemek için, şuraya erişmeniz gerekir: Element Düzenle Komut [1] ve nerede bir Düzenleme Ağacı [2] will appear on the left side of the screen.

Element Düzenle Komutuna erişmenin çeşitli yolları vardır:

1.

  • Kullanarak Metin Menüsü, tıklayın Düzenle sonra seçin Element Düzenle .

  • Tıklayın Değiştirilecek Element üzerinde.

2.

  • Sağ tıklayın arka planda.

  • Click on the element.

3.

  • Sağ tıklayın element üzerinde.

  • Element Düzenle'yi seçin.

4.

  • Kullanarak kısayol , Ctrl + H.

  • Element Düzenle'yi seçin.

5.

  • Çift tıklama elementin yüzeyinde.

Tarafından Çift tıklama bir elementin yüzeyinde, şuraya yönlendirileceksiniz: ilgili satır ağaçta.

Ağaç üzerindeyken aşağıdaki gibi başka bir elementi de düzenleyebilirsiniz:

Ya Sağ tık > Elementi düzenle veya Çift Tıklama değişiklik yapmak için diğer elementler üzerinde ve bu, oluşturmak için kullanılan diyaloğu açar .

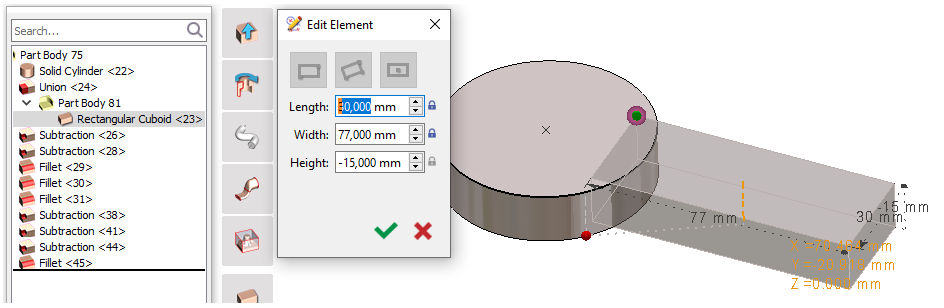

Yapı noktaları görünür : serbest noktalar için bir renk kuralı uygulanır ( yeşil ), kilitli noktalar ( kırmızı ), seçilen nokta ( vurgulanan )
Ayrıca düzenle doğrudan boyutlardaki değerleri.

▶️ Katı üzerinde bir elementi düzenleme hakkında bir video izleyebilirsiniz:

Modify Main element of a solid - Copy-20240814-110141.png

Kontrol

Bir katı üzerindeki bir elementi Kontrol Komutu .

komutunu kullanarak da değiştirebilirsiniz. Kontrol komutunun aşağıdaki gibi ayarlandığından emin olmalısınız:

  1. Katı Üzerinde Ölçüm

  2. Topolojik Bilgi

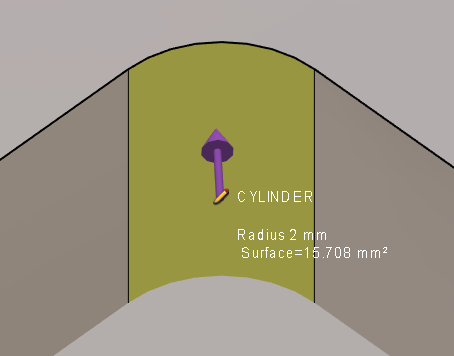

  • Katı üzerindeki elementlerin üzerine gelindiğinde, eğer bir kalem sembol görünürse, tıklayın üzerine veya element adına bir Hızlı Düzenleme .

  • Alanı değiştirin ve doğrulayın.

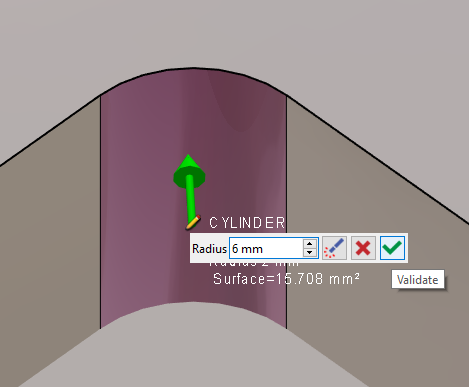

Burada silindirin yeni yarıçapı var.

Bir freze katısını düzenlemek için kontrol komutunun nasıl kullanılacağına dair bir video izleyebilirsiniz:

Use of Control command to modify solid geometry-20240814-110325.png

Bu video, GO2cam'ın katı düzenleme ve özellikle tolerans konusundaki en büyük güçlü yönlerinden birini göstermektedir:

Modification of solid and adding Tolerance-20240814-104341.png

Tornalama katısı üzerinde değişiklik ve tolerans hakkında bir video izleyebilirsiniz:
