Sunum
GO2cam entegre eder Parasolid, tarafından geliştirilen ve desteklenen katı motoru Siemens Product Lifecycle Management Software Inc. .
Parasolid, dünyanın önde gelen 3D geometrik modelleme bileşen yazılımı veya "çekirdek" modelleyicisidir. GO2cam, berrak görüntüleme sayesinde modeli istediğiniz zaman görselleştirmenizi sağlar OpenGL gerçekçi işleme.
Lütfen aşağıdaki açıklamayı okuyun ve ayrıca şunları da not edin: eğitim videoları izleyebilirsiniz ve sayfanın altındaki alıştırmaları yapabilirsiniz.
Katı menüsü 6 alt menüye ayrılmıştır:
|
Tel kafes geometrisine (Ekstrüzyon, Döndürme vb.) ve standart şekillere (Küre, Silindir vb.) dayalı katı nesnelerin oluşturulması |
|
|
Katıların birleştirilmesi (Birleştirme, Çıkarma vb.), bitirme (radyüs ve pah ekleyerek) ve dönüştürme (Konik, Ofset vb.) |
|
|
Yüzeylerdeki işlemler için özel komutlar (Oluşturma, Uzatma, Ayırma, Yüzey Silme, Delik Silme, Durma Yüzeyleri.) |
|
|
Tel Kafes |
Bu komutlar Kenar Çıkarma, analiz, model tanıma ve buna dayalı 2B nesneler oluşturmaya ayrılmıştır. |
|
Özellikler |
Katı analizi, Delik tanıma ve ayrıca standart ve kullanıcı delikleri oluşturma. |
|
İçe Aktarma Onarımı |
CAD içe aktarmasından (STEP, X_T, vb.) katıları onarmak ve analiz etmek için komutlar. |
Prensip
|
Bir katı oluşturmak için birkaç yönteminiz vardır:
|
|
|

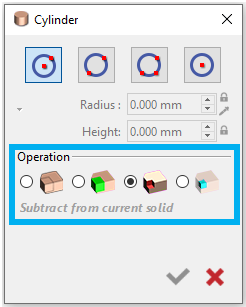

Katılar oluştururken, Boole İşlemi ikinci bir katı oluşturulduğunda kullanılabilir hale gelir, bu da size birleştirmeye gibi işlemlerle katıları birleştirme, çıkarma veya kesişme bağımsız bir katı oluşturma yeteneği ile birlikte. Ayrıca renk kodlaması farklı işlem için atanan (Birleştirme: yeşil / Çıkarma: kırmızı / Kesişim: mavi ). |
|
|

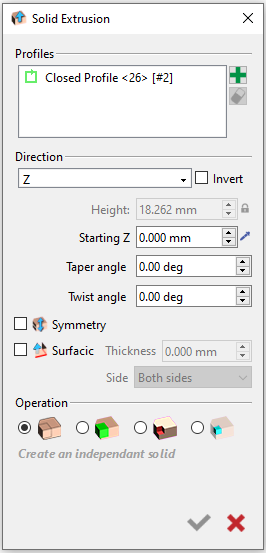

Kullanın Katı ekstrüzyonu veya katı döndürme komutunu 2B'den 3B şekiller oluşturmak için. Bu Katı Ekstrüzyon ekranda bir tel kafes geometrisi olduğunda kullanılabilir. Yapabilirsiniz ekstrüde katı oluşturmak ve katının simetrik olup olmayacağını tanımlamak için yüzey . Katının daha hızlı manipülasyonu için Boole işlemi de burada mevcuttur. Bazı komutlar, mümkün değilse gri renkte veya görünmez (diyalog) olur.
|
|
|

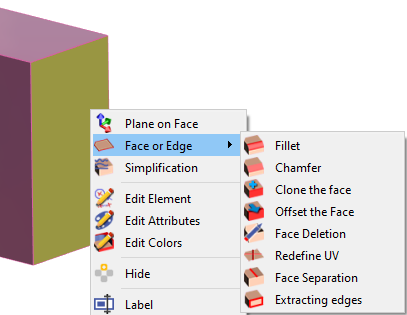

Yapabilirsiniz katı düzenle yaparak yüzeye veya kenara sağ tıklama ve emrinize amade birkaç komut var: Yüzeyde Düzlem : seçilen yüzeyden bir çalışma düzlemi oluşturmanıza olanak tanır. Yüz veya Kenar : seçilen kenarı veya yüzeyi değiştirmek için komut listesi vardır. |
|
|

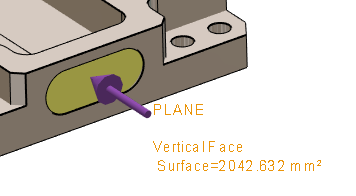

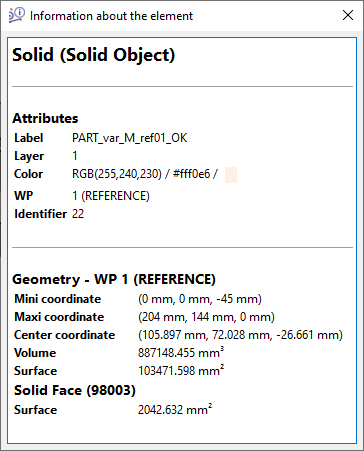

Bir yüzeye yaparak katı nesnesinin varlık bilgilerine erişim sağ tıklama hakkında bilgi almak için tüm katı yüzeyi veya sadece katı yüzeyi sağda gösterildiği gibi. Yüzey bilgileri ayrıca Kontrol komutu ile de mevcuttur, aşağıda gösterildiği gibi.
|
|
Sıra Sende!
Aşağıda tasarlayacağımız 2 iş parçası için yerleşim diyagramları bulunmaktadır. İş parçalarını nasıl tasarlayacağınızı görmek için videoları izleyebilir veya kendi başınıza tasarlamayı deneyebilirsiniz.
|

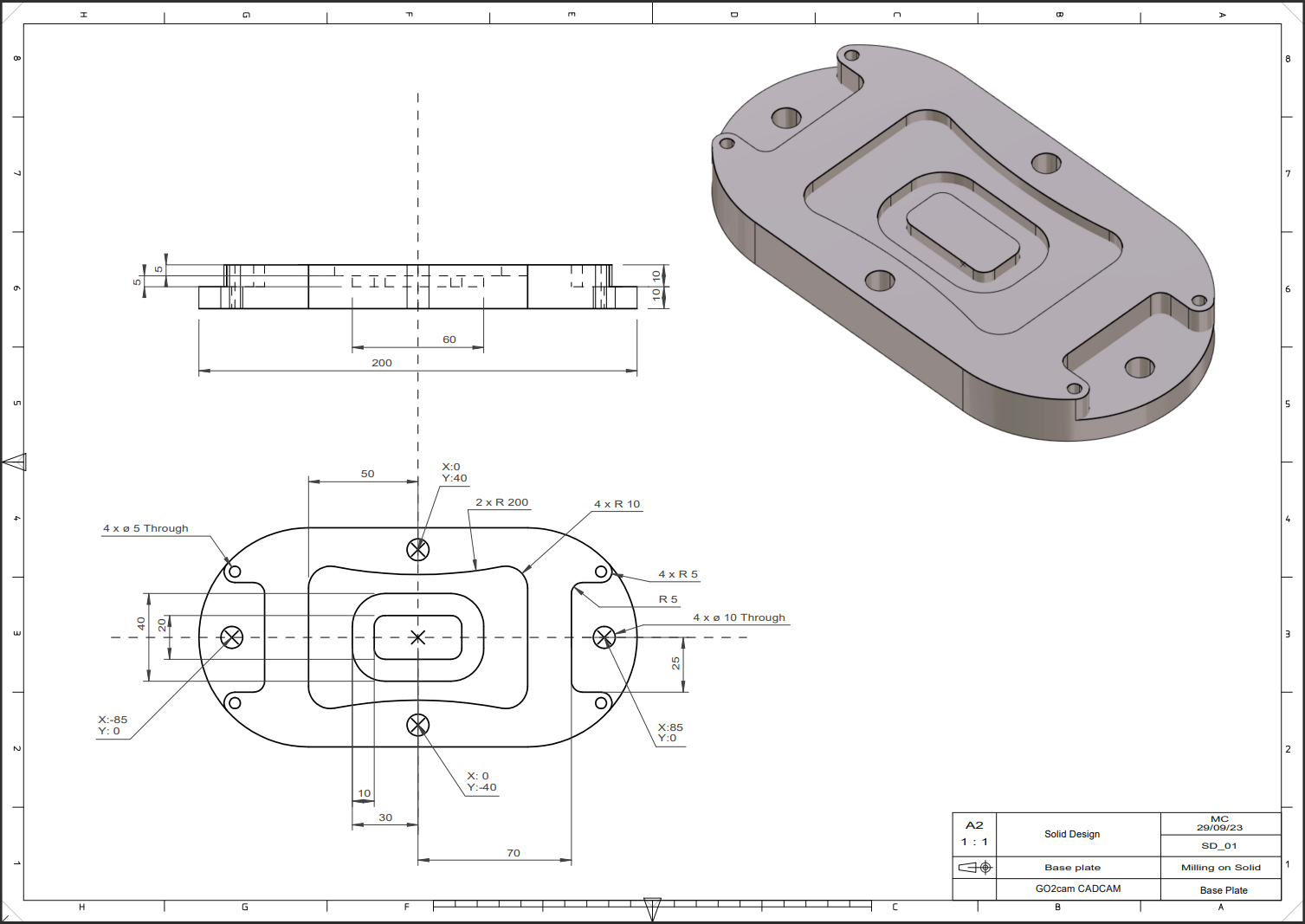

Taban Plakası
|
Bu video, yalnızca tel kafes kullanarak aşağıdaki komutlarla bir katı oluşturmayı tanıtmaktadır: Daire, çizgi, çizim, merkez slot, dikdörtgen, radyüs, geometri kopyalama, katı ekstrüzyon, geometri taşıma, Boole İşlemi
|
|

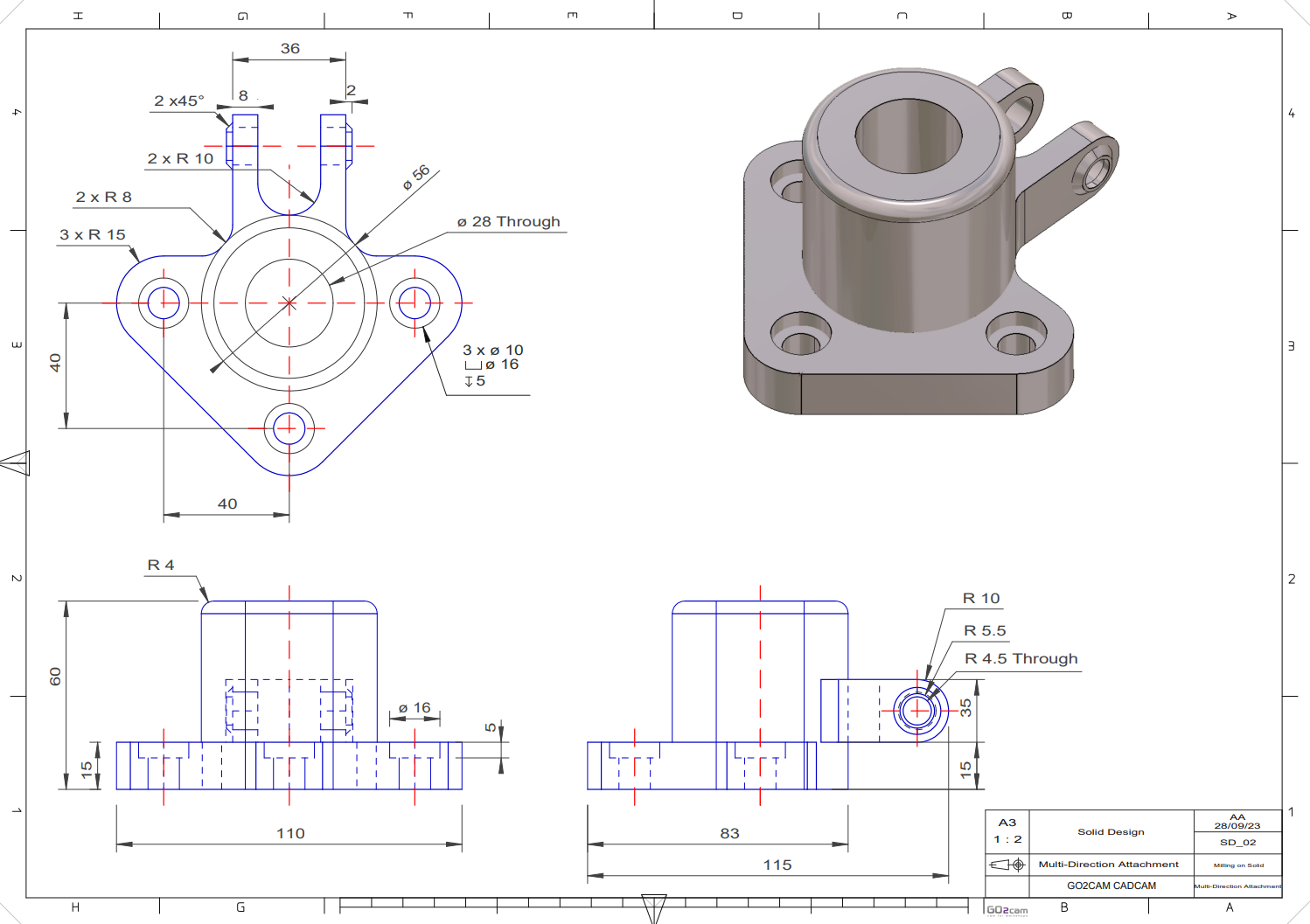

Çoklu Boyut Eki
|
Bu video, tel kafes karışımı kullanarak bir katı oluşturmayı tanıtmaktadır: silindir, Boole İşlemi, Yüzeyde Düzlem, Katı Ekstrüzyon, Yüzey
|
