Sunum

GO2cam, CAD yazılımlarıyla mümkün olan en geniş uyumluluk için çok çeşitli CAD yazılımlarına açıktır.

CAD'den 2 tür dosya ayırt edebiliriz:

  • Dosyalar standart formatlarda ( S aşağıdaki tabloda): ara değişim veri formatlarıdır. En ünlüsü 2D için DXF ve 3D için STEP'tir,

  • Dosyalar ‘orijinal’ ana CAD yazılımlarından formatlar ( N tabloda): doğrudan CAD yazılımının kendi formatında kaydedilmiş dosyayı okuduğumuz anlamına gelir.

Mevcut katı arayüzlerinin ve her arayüzün güncellenmiş sürümünün listesi ‘ menüsünden erişilebilir. Yardım ’, sonra Hakkında, ve son olarak düğme ‘Arayüzler ’.

Bu 2B Arayüzlerin listesi da bu iletişim kutusunda mevcuttur.

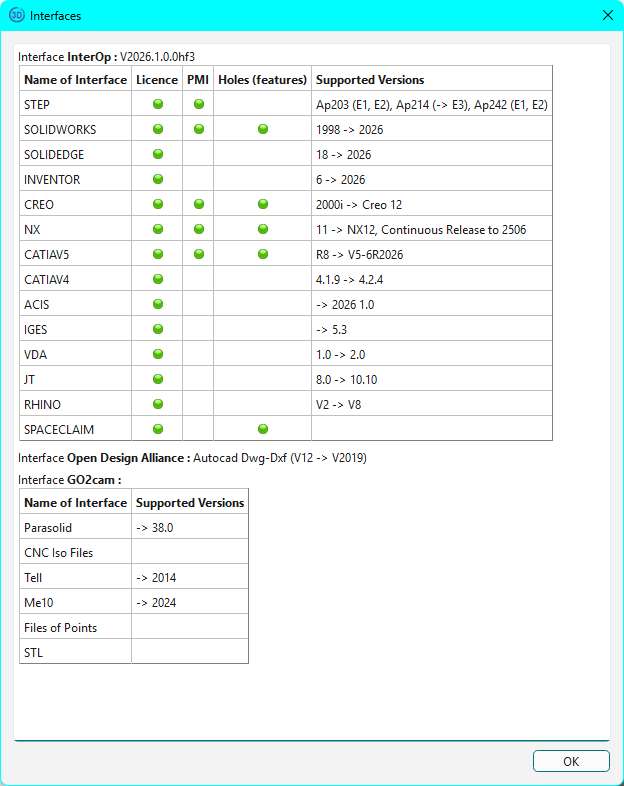

Yardım menüsü ve ardından Hakkında aracılığıyla erişilebilen 3D arayüzler listesi için iletişim kutusu, daha iyi görselleştirme için tablo biçiminde yeniden düzenlenmiştir.

İletişim kutusu ayrıca her arayüz için mevcut özellikleri (PMI, Delik) gösterir. Yeşil veya kırmızı bir baloncuk, özelliğin etkin olup olmadığını gösterir.


Özel Durum: Delik Özelliklerini Okuma

Yerel arayüzlerden bazıları delik özelliklerini içerir CAD yazılımlarında tanımlanmıştır:

  • CatiaV5

  • Creo

  • NX

  • SolidWorks

  • SpaceClaim

SolidWorks'te bunu mümkün kılmak için önce Delmia Ayarlarını yapılandırmanız gerekir. SolidWorks'te Araçlar>Seçenekler>Ara>Delmia'ya gidin. Ardından 'Delik Sihirbazı/Araç Kutusu' sayfasında, ' seçeneğini ayarlayın. DELMIA uygulamaları için veri içerir ’.

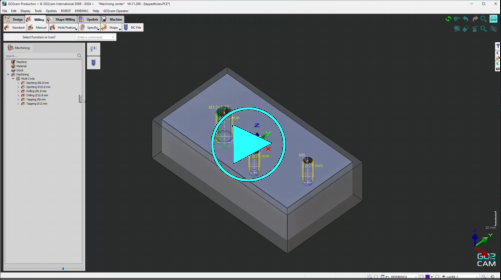

▶️ Watch how holes features are read and machined from a Solid Works native file.

import holes.png

CAD Arayüzleri Tablosu

Tablodaki Bilgiler:

  • Some interfaces are optional and pointed out in yeşil renk ,

  • dosya formatının uzantısını, arayüz tipini (Yerel veya Standart) ve sürümü veriyoruz.

  • CAD dosyasında okunan öğe türünü belirtiyoruz,

  • Daha fazla ayrıntı almak için PMI'lar içe aktarılabilir: PMI .


Bazı CAD arayüz sürümleri 2026 sürümünde güncellenmiştir:

  • Solidworks 2026

  • SolidEdge 2026

  • Inventor 2026

  • Acis 2026

  • CATIAV5 2026

  • 3D Experience 2026

  • JT 10.10

  • NX 2506

Ayrıca, SpaceClaim formatını okuma yeteneği *.scdocx (yalnızca katı gövde tanınır ve içe aktarılır).

Arayüz

Format

Tip

2B

Katı

Yüzey

Mesh

PMI

Sürümler

Yorumlar

Acis

SAT

SAB

N

check.png check.png check.png

2026 1.0'a kadar

Autocad

DWG

DXF

N

S

check.png check.png

(Acis)

check.png check.png check.png

V12'den V2019'a

En popüler değişim çevirmeni.

Katı modelleri okuma yeteneği Mechanical Desktop dwg formatında. ACIS arayüzü gerektirir!

Autodesk Inventor

IPT

IAM

N

N

check.png check.png check.png


(STEP)

6 ila 2026 (Parça)

6 ila 2026 (Montaj)

  • Montajları okuma yeteneği (IAM formatı dosyası).

  • PMI'lar STEP Ap242 formatı dosyasında dışa aktarılmışsa okunabilir.

Catia V4

MODEL
EXP

N
N

check.png check.png check.png

4.1.9 ila 4.2.4

Catia V5

CATPART

CATProduct

N

N

check.png check.png check.png


R8'den V5-6R2026'ya

  • Montajların okunması (CATProduct).

  • Delik Özelliklerinin okunması.

Creo / Pro-Engineer

PRT

ASM

N

N

check.png check.png check.png


ProE 2000i'den Creo 12'ye

Delik Özelliklerinin okunması.

HPGL

HPG

N


Hewlett Packard Grafik Dili.

Delik Özelliği İçe Aktarma

FTE

N


SolidWorks 2019 (32&64)

Inventor 2012 (32&64)

SolidWorks ve Inventor'un delik nitelikleri niteliğinin okunması. CAD yazılımına yüklenen bir eklenti ile bağlantı kuruldu.

GO2cam V6.11'den itibaren, eklenti artık mevcut değildir. Delik özellikleri doğrudan yerel CAD dosyasından okunabilir (yukarıdaki tabloda listeye bakın). Ancak GO2cam, uyumluluğu sağlamak için eski FTE dosyalarını okuyabilir.

Iges

IGES
IGS

S
S



Sürüm 5.3'e kadar

JT

JT

S

check.png check.png check.png check.png check.png

8 ila 10.10

Katıların (3D) ve mesh'in (3D) okunması

ME10

MI

N


2024'e kadar

Düzlemler ve detaylar yönetilir.

NC programı

ISO

S


Takım yolları geometri olarak kurtarılır.

NX

PRT

N

check.png check.png check.png


11 ila NX12, 2506'ya sürekli sürüm

Delik Özelliklerinin okunması.

Parasolid

X_T

X_B

N

N

check.png check.png check.png check.png check.png

Sürüm 38.0'a kadar

Siemens PLM Inc. tarafından geliştirilen katı motor. Özellikle SolidEdge ve SolidWorks'ün katı modelleyicisi.

Rhino

3DM

N


V2'den V8'e

Solid Edge

PAR

PSM

N

N

check.png check.png check.png


(STEP)

V18'den 2026'ya

  • PSM: Ürün Yapı Yöneticisi.

  • PMI'lar STEP Ap242 formatı dosyasında dışa aktarılmışsa okunabilir.

SolidWorks

SLDASM

SLDPRT

N

N

check.png check.png check.png check.png check.png

1998'den 2026'ya

  • Solid Works montajının okunması (SLDASM).

  • Delik Özelliklerinin okunması.

SpaceClaim

SCDOC

SCDOCX

N

N

check.png check.png

ACIS arayüzü ile birlikte satın alınmalıdır. Delik Özelliklerinin okunması.

*.scdocx formatında, yalnızca katı gövde tanınır ve içe aktarılır.

Step

STP
STEP

S
S

check.png check.png check.png check.png

(AP 242)


  • STEP AP203 (E1, E2), STEP AP214 (E3'e kadar) ve STEP AP242 (E1, E2) desteklenir.

  • PMI'lar yalnızca AP242 formatıyla okunabilir.

Stereolitografi

STL

N


Yalnızca mesh (çok yüzlü) içe aktarma.

Tell 2D

TEL

N


Sürüm 2014'e kadar

Noktalar, çizgiler ve daireler kurtarılır.

VDA

VDA

S



1.0 ila 2.0

VDA: Verband Der Automobilindustrie.
Alman standart formatı.
