Komutlara erişim

Komutları çalıştırmanın 2 yolu Taşı 529-20260225-130330.png ve Kopyala 532-20260225-130330.png .

  • Şeritteki manipülasyonlar bölümünde.


  • Taşınacak veya kopyalanacak nesneye sağ tıklayarak.

Manipülasyon Bölümü:

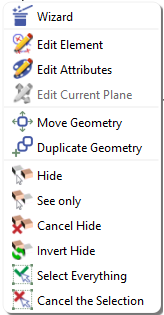

Sağ Tık açılır menüsü:


Diyalog Kutuları

Seçim Sekmesi :

Seçim kutusunda görünen öğeleri tıklayarak seçin.

Tip:

Katı türüne göre (Tel kafes, Katı veya her ikisi) öğeleri seçin. Taşı veya Kopyala modunu seçin; her biri farklı girdiler gerektirir.

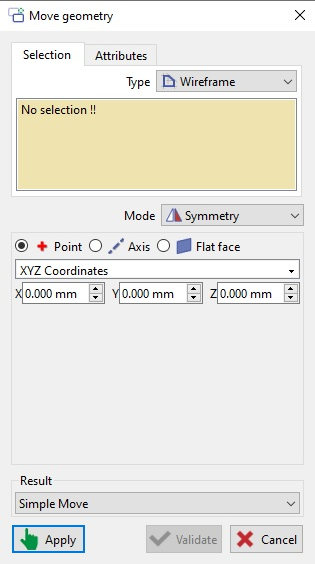

Geometriyi taşı

Yeni özelliklerle çeşitli modlar mevcuttur:

  • Öteleme

    • Vektör ile

    • Yön ve uzunluk ile

  • Döndürme

    • Bir nokta etrafında

    • Bir eksen etrafında

  • Simetri

    • Çizgi ile

    • Nokta ve yüzey ile

  • Ölçek

  • Eksen Sisteminden Eksen Sistemine

Sonuç:

Sonuç şunlar olabilir:

- Basit Taşıma : öğeyi/öğeleri seçilen moda göre istenen konuma taşır.

- Tasarım geçmişi korunarak taşıma : seçilen öğeyi/öğeleri önceki tüm yapılandırmalara bağlar.

üzerine bir video izleyebilirsiniz geometriyi taşı :

Positining of the DXF file-20240814-095450.png

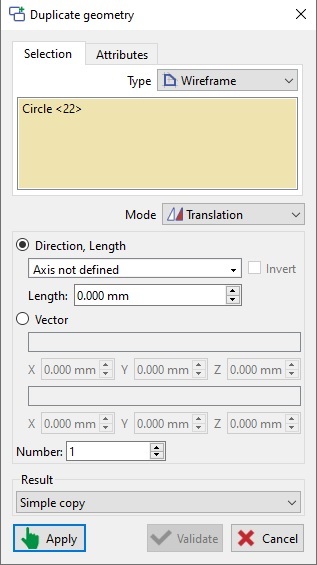

Geometriyi kopyala

Çeşitli modlar mevcuttur:

  • Öteleme

    • Vektör ile

    • Yön ve uzunluk ile

  • Döndürme

    • Bir nokta etrafında

    • Bir eksen etrafında

  • Simetri

    • Çizgi ile

    • Nokta ve yüzey ile

  • Doğrusal Dizilim

  • Dairesel Dizilim

  • Ölçek

  • Eksen Sisteminden Eksen Sistemine

Sonuç:

Sonuç şunlar olabilir:

-Basit Taşıma: bu seçenek, öğenin/öğelerin seçilen moda göre istenen konuma taşınmasını sağlar.

-Tasarım geçmişi korunarak taşıma: bu seçenek, seçilen öğenin daha önce yapılmış tüm yapılandırmalarla bağlantılı olmasını sağlar.

-Orijinal öğe ile bağlantılı kopyala: kopyalanan geometri, orijinal özelliğe bağlı olduğu için düzenlenemez. Orijinal öğede herhangi bir değişiklik yapılırsa, bağımlı olan da buna göre değiştirilecektir.

kullandığımız bir video izleyebilirsiniz Ölçek seçeneği başlık bloğunu yerleştirmek için: (büyütmek için videoya çift tıklayın!)

How to fil the Title Block.png

2 nokta ile döndürme

Döndürme modu artık herhangi bir seçili tasarım segmenti ile X ekseni arasında oluşan açıyı ölçmek ve hesaplamak için özel olarak tasarlanmış yeni bir işlev içeriyor. Bu araç, tasarım öğelerini yatay eksene göre hizlamak veya analiz etmek için hassas açısal ölçümler sağlar.

Rotation by 2 points-20250210-063820.png

Davranış

Taşıma ve kopyalama komutlarının davranışı:

  • seçilen öğeler türe göre sıralanabilir,

  • bir taşıma işlemi uygulayabilir ve başka bir taşıma eklemek için seçimi koruyabilirsiniz.

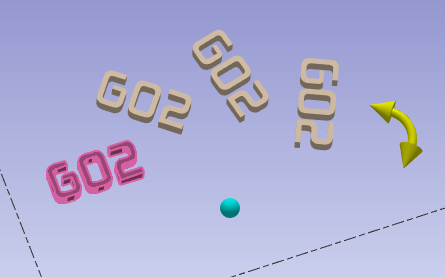

Yeni bir ön görselleştirme efekti, kullanıcının değişiklikleri görmesini sağlar.

Ayrıca arayüz öğesiyle kolayca etkileşim kurabilir veya noktaya tıkla veya ok dinamik olarak taşımak için.

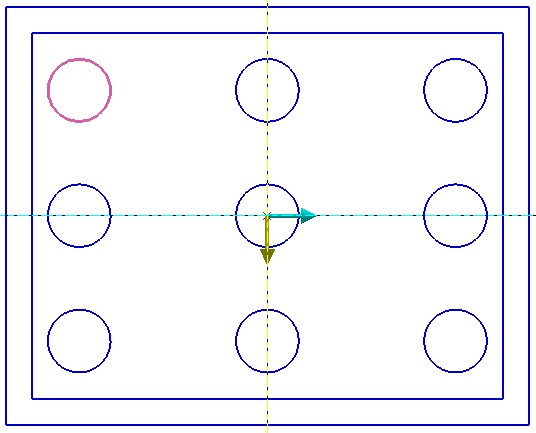

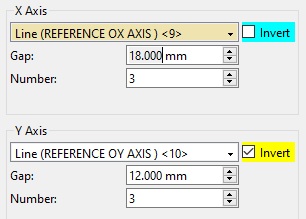

Doğrusal dizilim modunda (Geometriyi kopyala), herhangi bir eksene veya geometriye tıklayarak 'X' ve 'Y' eksenlerini seçebilirsiniz. Ekranda görselleştirmek için sarı ve açık mavi olmak üzere 2 renk uygulanır.

Bir ok yön için verilir, kutudaki bir tıklama ters çevir kolayca yönü.

tıklayarak Uygula diyalog kutusunu kapatmadan birden çok ardışık dönüşüme izin verir.
