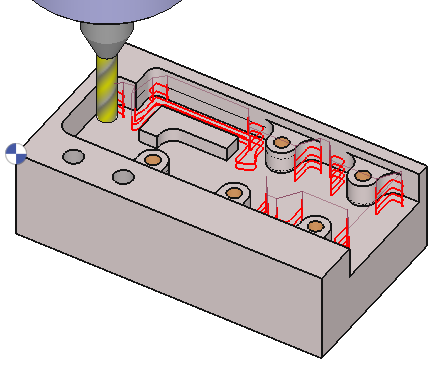

Dieser Zyklus ist eine Taschenoperation, die zum Restmaterial bearbeiten Bearbeiten des nach dem Taschenschruppen verbleibenden Materials verwendet wird.

Klassischer Prozess für die Taschenbearbeitung: Tasche (oder Tasche + Vorschlichten) + Rest Tasche + eventuell Vorschlichten .

Restschlichten ist ähnlich wie Rest Tasche, mit dem Unterschied, dass es sich um eine Konturoperation mit Kompensation handelt.

Es ist notwendig, die Parameter 'Referenzdurchmesser' und 'Aufmaß nach Schruppen' auf der Strategie-Seite auszufüllen. Hauptschlüsselpunkte:

• Möglichkeit, mehrere Taschen und Untertaschen nach Taschen, nach Bereichen oder nach Z-Ebenen zu bearbeiten.

• Möglichkeit, die Pässe entsprechend der Schrittweite zu erzwingen oder die Pässe an die Höhen von Inseln und Untertaschen anzupassen.

• HSM-Optionen, trochoidaler Modus und Alpha/Omega-Radius-Programmierung.

Dialogbereich

Parameter

Taschenstrategie

Bearbeitungsrichtung

Bearb.Reihenfolge

Werkzeug- und Aufmaß in Tasche

Aufmaß nach Schruppen

Referenzdurchmesser

Z-Schritte berechnen

Z Zustellung (Ap)

Zustellungen

Insel Nachbearbeiten

Boden Nachbearbeiten

Rest (Stufenreduktion)

Überlappungsberechnung

seitl. Zustellung XY (%)

Überlappungswert (Ae)

BodenRauhigkeit

Aufmaße

Aufmaß in XY

Aufmaß in Z

Rohteil Überlappung

Rohteil Überlappung

Offene Bereiche...

Dialogbereich

Parameter

Sicherheit (in Z)

Sicherheitsebene SE

Sicherheitsabstand

Anfahren und Rückzug in Z

Anfahrposition

Rückzugshöhe im Zyklusablauf

Am Ende: Abheben auf

Z Eintauchen

Eintauchen

Min. Helixradius

Min. Einstechbreite

Min.Bearb.Bereich

Eintauchwinkel

Eilgangverwaltung

Bewegungstyp

Abhebeabstand

% Eilgang Schwellwert

Sicherheit (in XY)

XY Sicherheitsabstand

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Schnittgesch. Vc

Vorschub pro Zahn

Spindeldrehrichtung

Ebene

Spindeldrehzahl n

Vorschubeinheit

Z Eintauchvorschub

Eilgang

Getriebestufe

Kühlungsnummer

Spezifische Kühlung

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Korrekturregister Länge

Korrekturregister Durchmesser

Benutzerfelder

Kommentar

Überwachung

Fräseinstellungen

Dialogbereich

Parameter

Verhalten bei Spannmitteln und Komponenten

Spalt Prüfung

Abstand XY

Sicherheitsbereich

Abstand Z

Werkzeugwegoptimierung

Restzonen Toleranz

Maximale Überlappung

Koeff der Vorschubreduktion

Maximale Überlappung %

Verrundungen

Schleifenradius

Mindest Radius

Splineberechnung

Splinetoleranz

Auflösen in

Oben, Unten und Seiten

Oben: Radius / Fase

Oben: Fasenwinkel

Seite: Konik

Seite: Rauhigkeit / Stufenhöhe

Unten: Radius / Fase

Unten: Fasenwinkel

Solidgeometrie berücksichtigen
