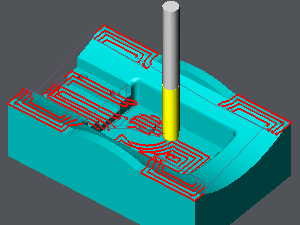

GO2cam recherche les zones topologiques où la pente est nulle , et applique un cycle poche 2D à ces zones.

Points clés

Ce cycle est un complément de cycles travaillant par niveaux Z.

Cette finition respecte les surépaisseurs Z sur les faces planes en appliquant la même surépaisseur que celle définie dans le cycle précédent (ébauche ou finition réalisée avant).
Ce cycle doit être évité avant l'usinage complet des faces verticales afin d'éviter que la fraise ne rencontre de la matière excessive. Par conséquent, une opération d'ébauche, une opération de finition, ou un contournage 2D doit être programmé avant ce cycle afin d'éviter la casse outil ou le marquage des faces verticales.

Zone de dialogue	Paramètres
Sécurité (en Z)	Altitude plan de garde	Distance sécurité
Approche et retour en Z	Altitude d'approche	Altitude de retrait
Approche et retour en Z	Altitude de retour
Plongée Z	Plongée	Epaisseur
	Rayon hélice mini	Ray Ramping mini
	Ray zone usi mini	Angle de plongée
Gestion des rapides	Déplacements: Rapide, G1 Fmax, G0/G1 Fmax	Distance sécurité Fmax
Gestion des rapides	% rapide/Fmax
Sécurité (en XY)	Dist sécu XY	Ds queue outil
Sécurité (en XY)	Gestion du porte outil

Zone de dialogue	Paramètres
Comportement sur les étaux et composants	Gestion des collisions	Offset XY
Comportement sur les étaux et composants	Zone de sécurité	Offset Z
Optimisation trajet	Tolérance zone reprise	Traite recouvrement maxi
	Coeff réduction d'avance	Coeff recouvrement maximum
	Type boucle UGV	Rayon boucle UGV
	Rayonnage du contour
Calcul courbes	Tolérance courbe	Découpe courbe
Calcul trajet	Décomposition des arcs du trajet	Tolérance de découpe des arcs
