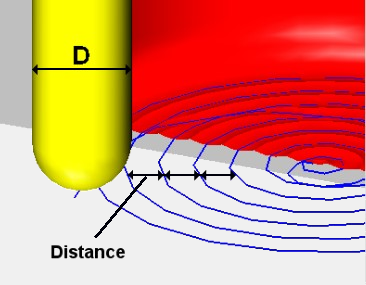

Recouvrement est défini comme l'espace entre les passes d'un outil lors d'une opération.

Recouvrement (Ratio outil) est le ratio de l'espace entre les passes sur le diamètre de l'outil.

Valeur de recouvrement (Ae) est la distance parcourue en XY par l'outil pour la passe suivante.

La formule de la valeur de recouvrement :

Distance XY = Diamètre outil x Recouvrement

(avec 0< Recouvrement <1)

Exemple :

Diamètre outil = 10 mm

Recouvrement = 0.8

Donc, Distance = 10 mm x 0.8 = 8 mm

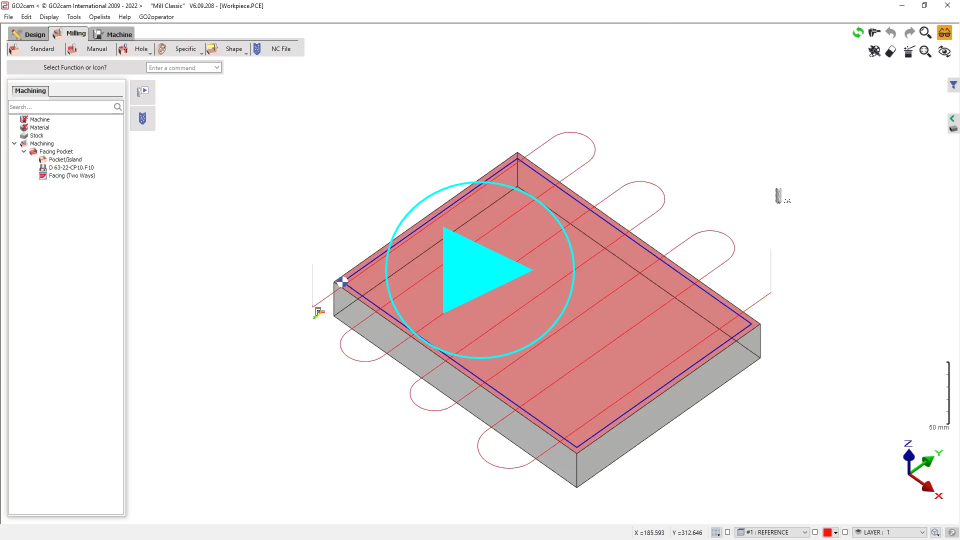

Regardez une vidéo montrant comment la valeur de recouvrement en direction XY est calculée dans GO2cam en considérant une opération de balayage.

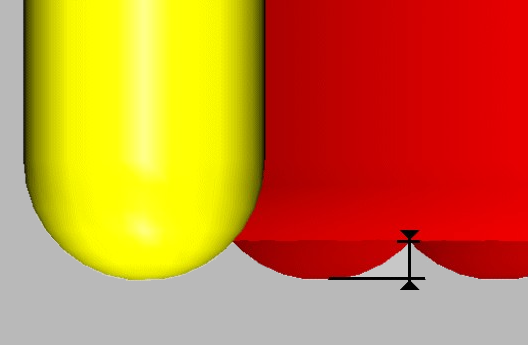

Option disponible avec une fraise hémisphérique ou une fraise torique.

Elle gère la hauteur de matière laissée au fond de la poche.

Modifier cette valeur modifie le recouvrement et le nombre de passes XY générées.

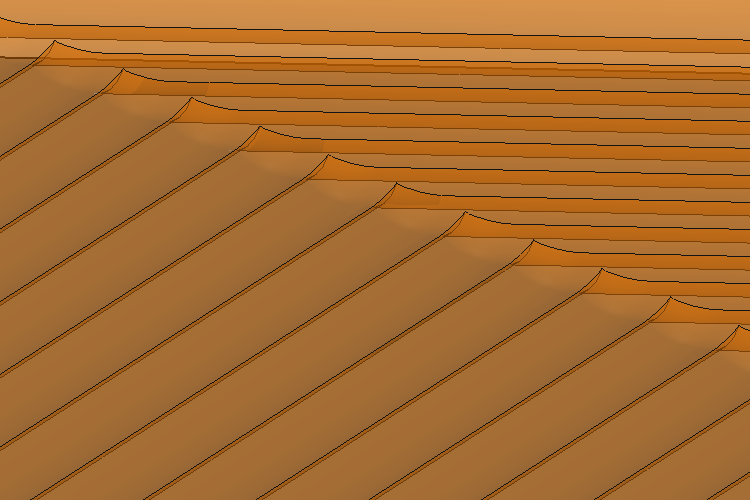

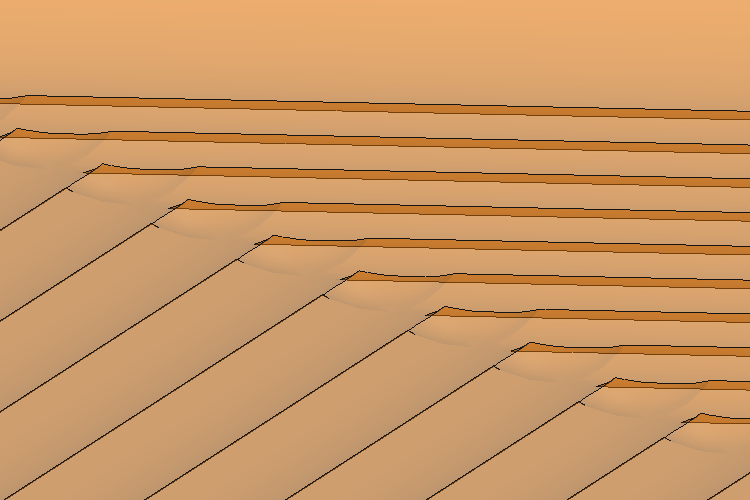

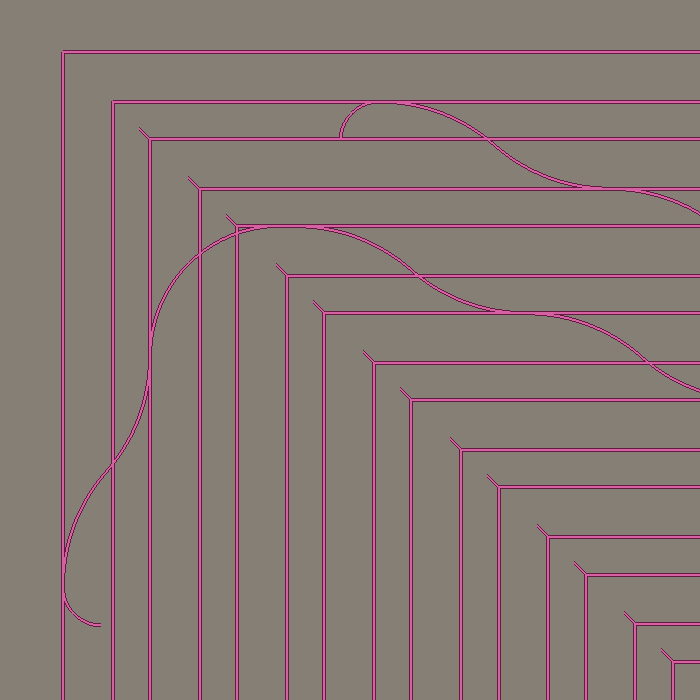

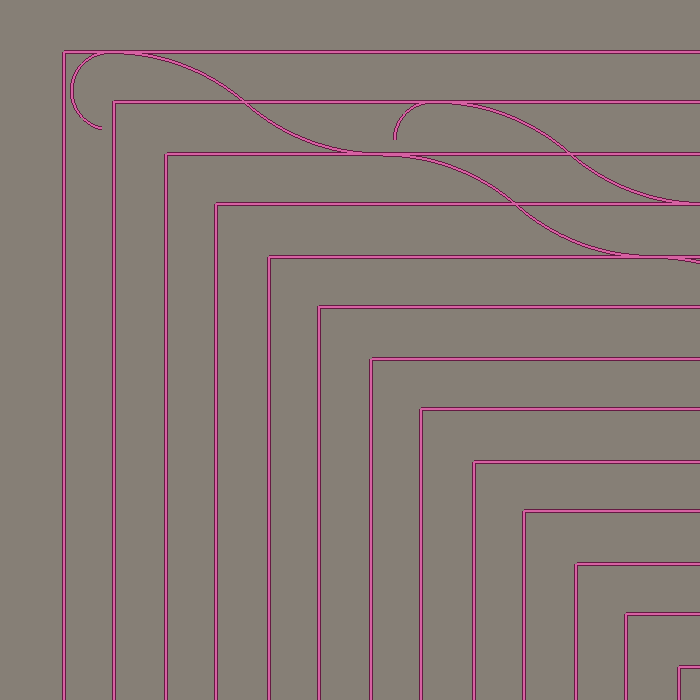

Il permet au générateur de trajectoire d'éviter les mouvements de piquetage dans les zones angulaires lors de l'utilisation d'un outil à rayon. La trajectoire est ajustée pour suivre un mouvement de crête continu, assurant des transitions douces, une vibration réduite et une meilleure finition de surface dans les coins ou les angles de trajectoire vifs.
