Cycle : Poche balayage, Poche, Poche+Finition, Reprise poche, Ebauche/Reprise, Balayage ébauche, Poche - Forme, Fini face plane
|
|
Voir une vidéo en bas de page : cliquez ici |
Si les conditions de coupe sont sévères pour l'outil, coupe pleine largeur ou avance élevée, GO2cam propose deux solutions :
|
Réduction d'avance : Possibilité de programmer une réduction d'avance en fonction de la valeur du recouvrement. |
|
Usinage Trochoïdal : Les mouvements trochoïdaux sont définis dans les zones critiques par rapport à la valeur du recouvrement. |
Réduction d'avance
Mode UGV qui permet de moduler l'avance dans certaines zones. Ces zones sont celles où le % de recouvrement est dépassé. Cela se produit notamment lorsque l'outil usine en pleine matière et entre deux passes XY.
|
Chaque endroit où l'avance est réduite est signalé par ce symbole. |
Pour définir une modulation d'avance :
a. Traite recouvrement maxi
paramètre : choisir
Réduction d'avance
.
b. Coeff réduction d'avance
: c'est la valeur appliquée là où il est conseillé de réduire l'avance. Cette valeur est comprise entre
0
et
1
, et est définie en fonction de la valeur donnée dans la page Technologie. Par exemple,
0.5
est la moitié de cette valeur.
c. Coeff recouvrement maxi
: tolérance pour générer ou non la réduction, valeur comprise entre
0
et
1
. Plus la valeur est grande, plus les zones concernées sont nombreuses.
|

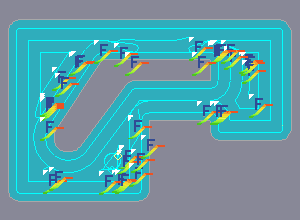

Recouvrement maxi % = 0.3 |

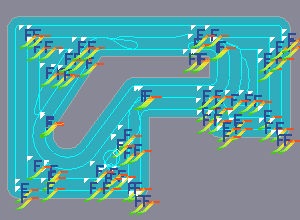

Recouvrement maxi % = 0.9 |
|
|
Usinage Trochoïdal
L'usinage trochoïdal consiste à enlever des 'tranches' successives de matière avec des passes hélicoïdales. Les caractéristiques principales sont la profondeur de coupe (10 à 20 mm) et le parcours de fraisage arrondi inhabituel.
Ce mode d'usinage permet d'optimiser les performances de votre machine en utilisant une rotation de broche et des avances élevées. La programmation trochoïdale diminue considérablement le temps d'usinage, jusqu'à 40%.
|
Dans GO2cam, vous pouvez non seulement programmer l'usinage trochoïdal automatique, mais aussi ajuster les zones où il est utile ou non ! |
Entrez le Coeff recouvrement maxi , il a deux fonctions :
-
Si le Coeff recouvrement maxi est supérieur à Recouvrement (ratio outil) , les mouvements trochoïdaux ne sont pas programmés partout mais uniquement dans les coins. Sinon tout le trajet est fait avec des mouvements trochoïdaux.
-
Le Coeff recouvrement maxi détermine la taille des boucles trochoïdales.
Un diamètre d'outil est 4 mm , le Coeff recouvrement maxi est 0.2 (20%) : le rayon trochoïdal est 0.4 mm.
|
Le recouvrement est de 0.75 et le Coeff recouvrement maxi est de 0.5 Diamètre outil = 4 mm Rayon trochoïdal = 2 mm |
Le recouvrement est de 0.75 et le Coeff recouvrement maxi est de 0.9 Diamètre outil = 4 mm Rayon trochoïdal = 3.6 mm |
|
|
