Cycle : Poche, Poche + Contour, Reprise poche, Ebauche/Reprise, Poche - Forme, Fini face plane
|
|
Définition
GO2cam permet jusqu'à 100 % de recouvrement du diamètre outil. Pour enlever toute la matière avec un tel recouvrement, les parcours outils incluent du piquage ou des boucles lissées (Alpha ou Oméga).
Avec un recouvrement maximal, le temps d'usinage de cette opération est optimal et le parcours outil reste très sûr.
|

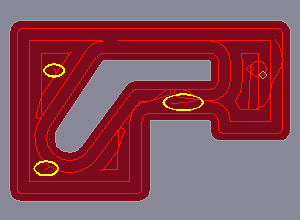

Exemple de piquage signalé par une jaune ellipse. Ces déplacements ne sont pas toujours optimaux. |
|
Pour définir des boucles lissées, choisissez l'option nécessaire entre alpha ou oméga et entrez la valeur du rayon désiré, Rayon boucle UGV .
Lors de la définition de recouvrements importants dans les poches, il peut y avoir des pics de parcours outils dans les coins. Un rayon sur la passe de contour latéral peut aussi être défini pour la suppression des angles vifs.

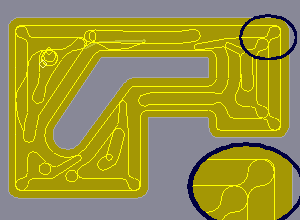

Boucles Alpha |

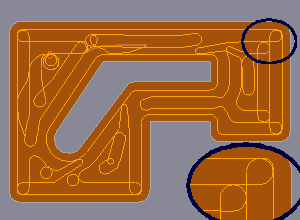

Boucles Oméga |
|
|
|
|
