Cycle : millyuGO, PAM, Ebauche/Reprise, Balayage ébauche, Poche - Forme, Balayage - Forme, Fini face plane, Contour Finition - Forme, Reprise Finition - Forme, Finition

Définition

Le paramètre Zone de limitation dans GO2cam définit comment le cycle d'usinage interagit avec la zone de limitation définie sur la pièce. Il peut être appliqué en quatre modes, chacun contrôlant le trajet d'outil différemment.

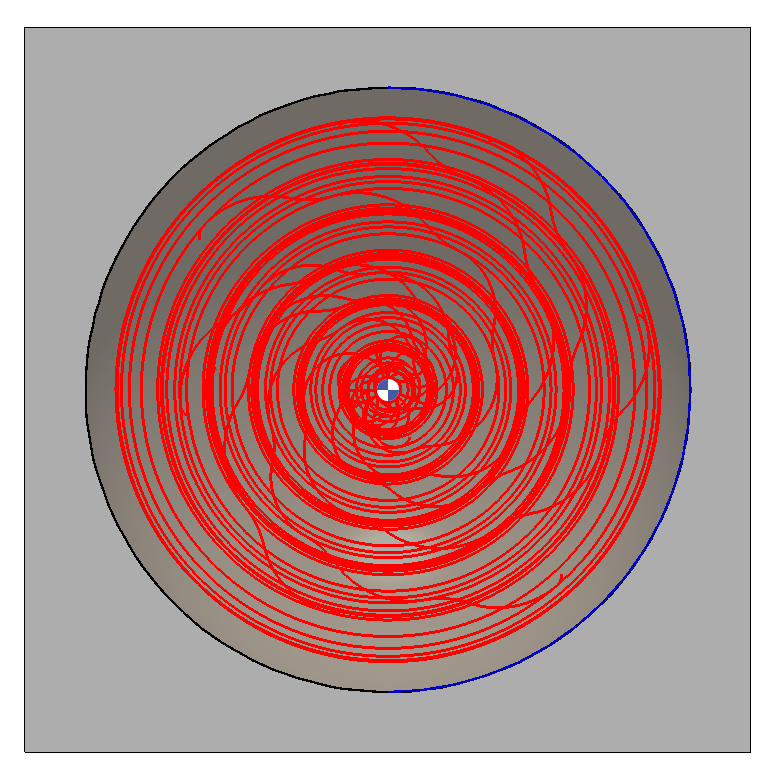

Sur

Permet au cycle d'usinage de s'étendre directement sur la Zone de limitation, le trajet d'outil s'arrêtant exactement à la limite.

Notez que le trajet d'outil illustré, en violet, va jusqu'à la limite.

Limitation area on (2).png

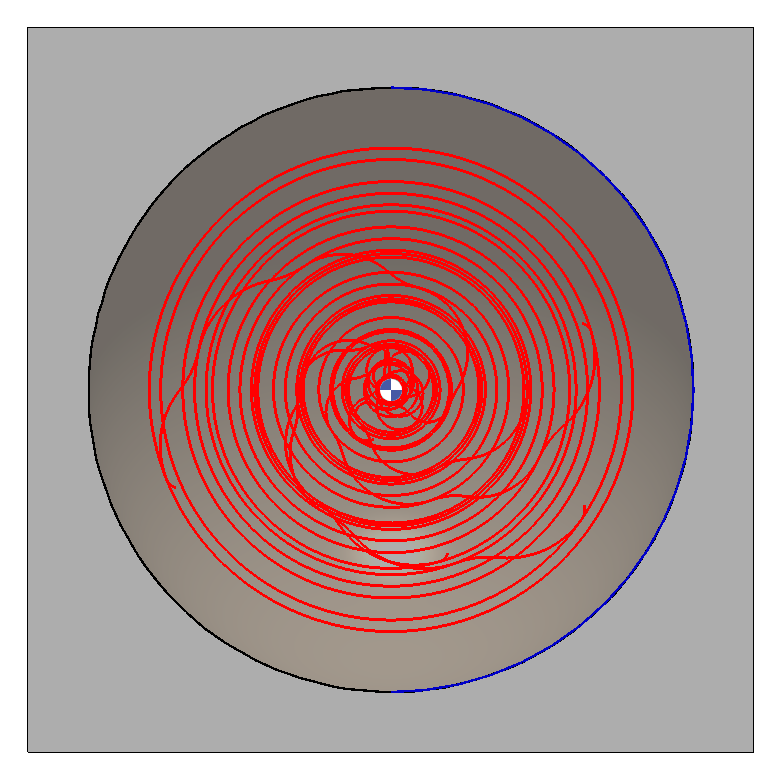

Intérieur

Permet au cycle d'usinage de rester dans la Zone de limitation, s'arrêtant avant la limite pour éviter le contact avec l'arête.

Notez que le trajet d'outil illustré, en violet, est limité à l'intérieur de la limite.

Limitation Area inside (2).png

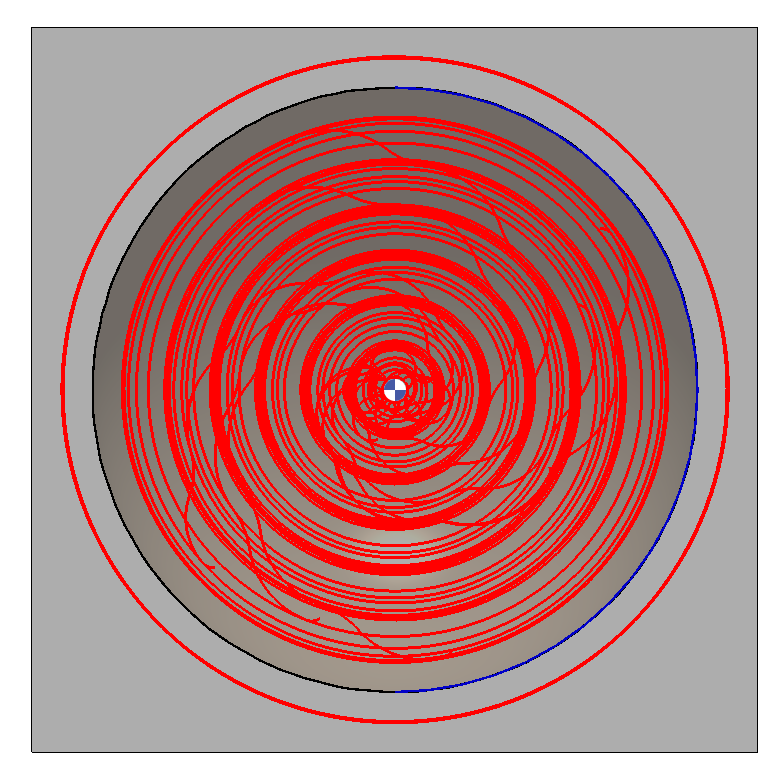

Ligne de plan de joint

Permet au cycle d'usinage de s'étendre au-delà la Zone de limitation, le trajet d'outil étant positionné à l'extérieur de la limite tout en usinant autour, sans couper la limite elle-même.

Notez que le trajet d'outil illustré, en violet, s'étend au-delà de la limite.

Limitation area parting line (2).png

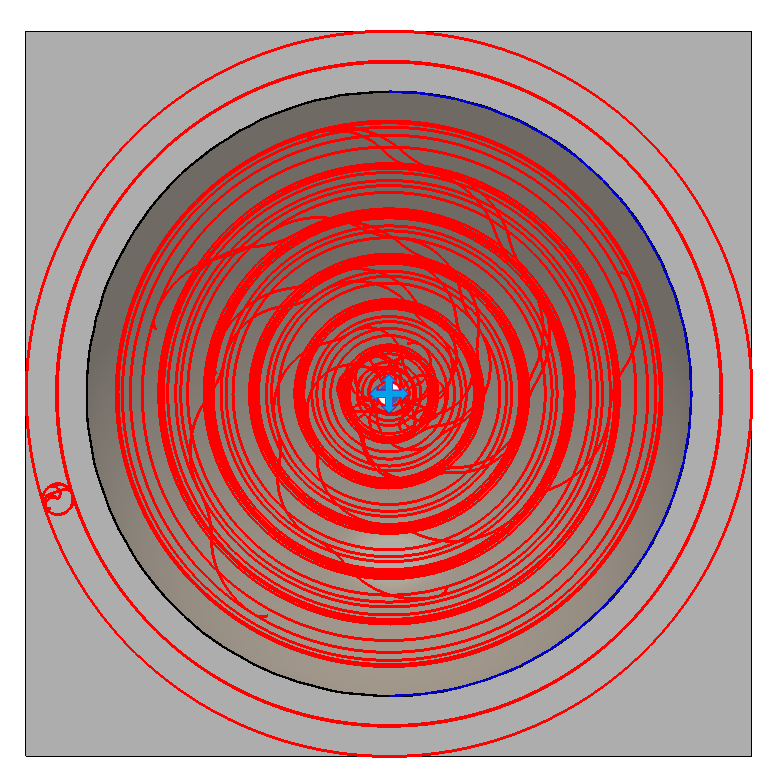

Décalage

Permet au cycle d'usinage de suivre une distance par rapport à la Zone de limitation. L'utilisateur doit saisir une valeur : zéro place le trajet d'outil sur la Zone de limitation, une valeur positive le décale vers l'extérieur comme dans Ligne de plan de joint , et une valeur négative le décale vers l'intérieur comme dans Intérieur .

Notez que le trajet d'outil, en violet, s'étend au-delà de la limite à une distance arbitraire, mais peut aussi être ajusté en conséquence.

Limitation Area offset (2).png
