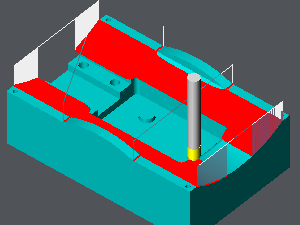

GO2cam applique Trajet de contournage en mode outil centré en découpant la forme par niveaux de Z.

Points clés

Avec le concept de Hauteur de crête et Suivi de pente , le cycle de finition peut être appliqué à une majorité de topologies.
En définissant des rayons d'entrée et de sortie, obtenir des « approches/retours » en matière en mouvement « en feuille morte » bien adapté aux machines UGV.
Le Pas de Z constant (crête constante=non) est beaucoup plus adapté aux faces verticales. La hauteur de crête constante donne un meilleur résultat sur les faces avec une faible pente.
Le pas de Z constant peut être combiné avec un calcul de suivi de pente. Cette approche se traduit par un nombre de passes réduit par rapport à lorsque la hauteur de crête constante est définie sur Oui ; cependant, le résultat n'est pas toujours optimal.
Cette solution est un bon compromis pour les passes de semi-finition.

Ce cycle ne peut pas calculer de trajectoire sur les faces planes.

Zone de dialogue	Paramètres
Stratégie de trajectoire	Mode d'usinage	Usinage en remontant
	Reprise des pentes	Usinage des contredépouilles
	Rayonnage du contour
Limitation de l'usinage	Zone de limitation
Calcul des pas en Z	Passe en Z (Ap)	Crête constante
Calcul des pas en Z	Hauteur crête
Surépaisseurs	Surépaisseur XY	Surépaisseur Z
Liste des altitudes	Liste des altitudes

Zone de dialogue	Paramètres
Comportement sur les brides et composants	Gestion des collisions	Offset XY
Comportement sur les brides et composants	Zone de sécurité	Offset Z
Calcul des courbes	Tolérance courbe	Découpe courbe
Calcul de trajectoire	Décomposition des arcs du trajet	Tolérance de découpe des arcs
