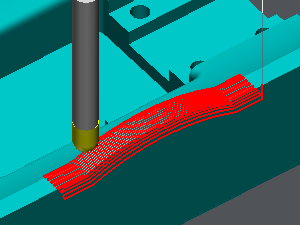

Projeter un réseau de lignes parallèles sur la forme à usiner. GO2cam calcule l'altitude Z à chaque point du hachurage .

• Le balayage est le plus utilisé cycle de finition de par sa haute vitesse et son efficacité. Il est particulièrement efficace pour :

  • Les matériaux tendres, car la déflexion de l'outil reste minimale.

  • Les formes à faibles pentes.

  • Les pentes usinées de front avec un mouvement ascendant.

• Il est peu courant de finir une pièce en utilisant ce cycle seul, car il sert généralement de complément à d'autres cycles de finition.

• Cependant, il est inefficace pour les pentes fortes lors d'un usinage en "roulant" car les crêtes restantes sont excessivement hautes.

Zone de dialogue

Paramètres

Stratégie de balayage

Sens de balayage

Angle

Limitation de l'usinage

Zone de limitation

Etendre l'usinage jusqu'à la limitation

Calcul du recouvrement

Recouvrement (ratio outil)

Valeur de recouvrement (Ae)

Crête en XY

Surépaisseur XY

Surépaisseur Z

Surépaisseurs

Zone de dialogue

Paramètres

Sécurité (en Z)

Altitude plan de garde

Distance de sécurité

Approche et retour en Z

Altitude de retrait

Sécurité (en XY)

DS / Queue outil

Gestion du porte outil

Engagement et dégagement en XY

Distance d'entrée

Distance de sortie

Rayon d'entrée

Rayon de sortie

Angle rayon d'entrée

Angle rayon de sortie

Zone de dialogue

Paramètres

Conditions de coupe

Qualité

Vitesse de coupe

Avance par dent

Sens de rotation

Niveau

Vitesse broche

Avance

Avance plongée

Numéro de gamme

Numéro d'arrosage

Arrosage spécifique

Numérotation des outils

Nom outil

Numéro spécifique

N° correcteur longueur

N° correcteur diamètre

Champs utilisateurs

Commentaire

Moyen de contrôle

Montage fraisage

Zone de dialogue

Paramètres

Comportement sur les brides et composants

Gestion des collisions

Offset XY

Zone de sécurité

Offset Z

Calcul des courbes

Tolérance courbe

Découpe courbe
