Cycle : Balayage - Forme

Le paramètre contrôle l'extension du trajet d'outil Balayage - Forme au-delà des limites de la géométrie solide. Lorsqu'il est activé, le trajet d'outil continue dans la direction principale d'usinage jusqu'au brut défini ou à la zone de limitation spécifiée par l'utilisateur, assurant une couverture complète de la matière tout en maintenant le trajet en largeur dans le solide/brut.

Ce paramètre offre une flexibilité dans les opérations de finition en permettant à l'outil d'enlever de la matière au-delà des arêtes de la pièce si nécessaire, optimisant la qualité de surface et réduisant les zones non usinées aux extrémités de la pièce.

limitation on, extend no.png

Zone de limitation définie à Activé . Étendre l'usinage à la limitation définie à Non .

limitation on, extend yes.png

Zone de limitation définie à Activé . Étendre l'usinage à la limitation définie à Oui

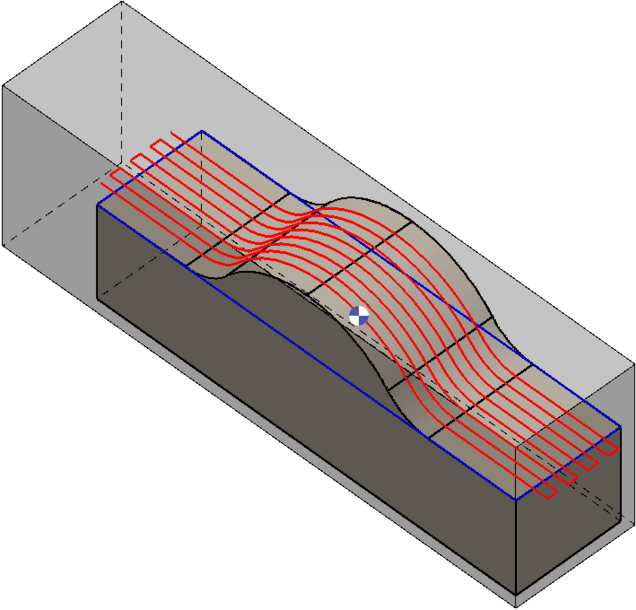

limitation inside, extend no.png

Zone de limitation définie à Intérieur . Étendre l'usinage à la limitation définie à Non .

limitation parting line, extend no.jpg

Zone de limitation définie à Ligne de plan de joint . Étendre l'usinage à la limitation définie à Non .

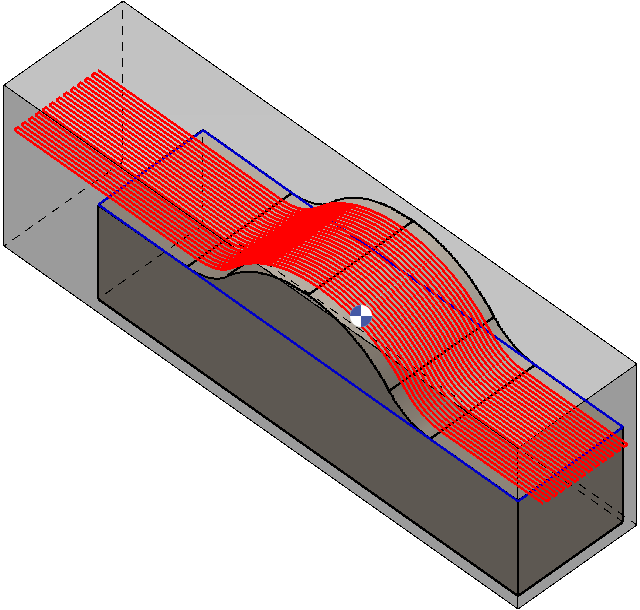

limitation inside, extend yes.png

Zone de limitation définie à Intérieur . Étendre l'usinage à la limitation définie à Oui .

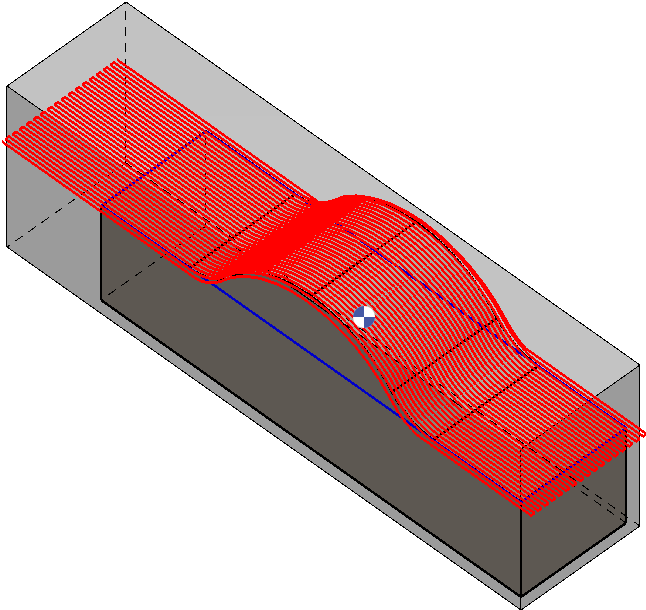

limitation parting line, extend yes.png

Zone de limitation définie à Ligne de plan de joint . Étendre l'usinage à la limitation définie à Oui .

L'option Décalage dans la Zone de limitation définit la distance latérale appliquée au trajet d'outil. Par rapport au paramètre de stratégie Étendre l'usinage à la limitation, elle détermine jusqu'où le trajet d'outil peut s'étendre latéralement dans la limitation, assurant une couverture contrôlée en largeur sans dépasser les limites définies.

offset 0, extend no.png

Zone de limitation définie à Décalage à 0.00 mm . Étendre l'usinage à la limitation définie à Non .

offset 0, extend yes.png

Zone de limitation définie à Décalage à 0.00 mm . Étendre l'usinage à la limitation définie à Oui .

offset -5, extend no.png

Zone de limitation définie à Décalage à -5.00 mm . Étendre l'usinage à la limitation définie à Non .

offset -5, extend yes.png

Zone de limitation définie à Décalage à -5.00 mm . Étendre l'usinage à la limitation définie à Oui .

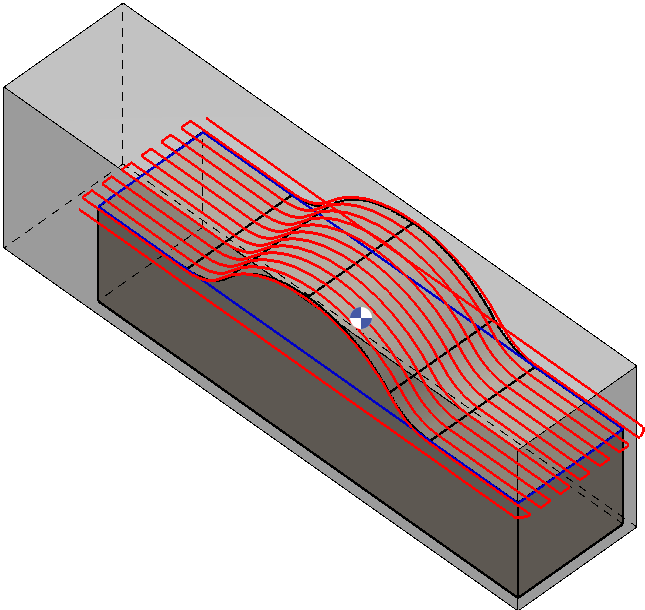

offset 5, extend no.png

Zone de limitation définie à Décalage à 5.00 mm . Étendre l'usinage à la limitation définie à Non .

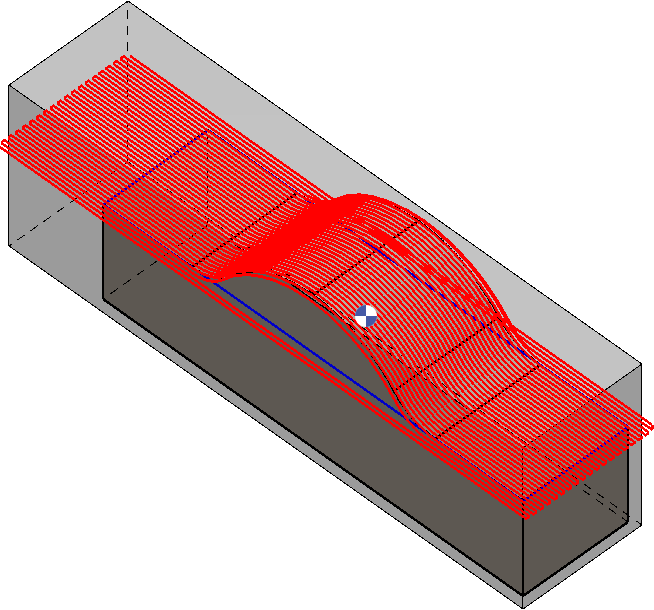

offset 5, extend yes.png

Zone de limitation définie à Décalage à 5.00 mm . Étendre l'usinage à la limitation définie à Oui .
