Cette option est utilisée dans plusieurs cycles d'usinage, avec des objectifs et des comportements différents.

Veuillez utiliser la arbre sur le côté droit de l'écran.

Cycle: Poche millyuGO, Poche balayage, Poche, Poche+Finition, Reprise poche, Contour Finition, Reprise Finition, millyuGO, PAM, Balayage ébauche, Poche - Face, Fini face plane, Contour Finition -Forme, Plunge Pocketing, Plunge Contouring

Définition pour Cycles Standards

Lorsque le trajet d'outil n'est pas continu, GO2cam offre plusieurs possibilités pour gérer les déplacements entre les passes. Les déplacements en rapide ou en avance Fmax ou un ratio de l'avance rapide peuvent être définis. Voici les paramètres à ajuster :

Déplacements

Rapide : les déplacements rapides sont effectués.

G1 Fmax : les déplacements sont effectués avec la valeur Fmax, qui est définie dans le fichier machine.

G0/G1 Fmax : nous modulons l'avance selon le paramètre % Rapide/Fmax.

Distance sécurité Fmax

C'est la distance de retrait.

% Rapide/Fmax

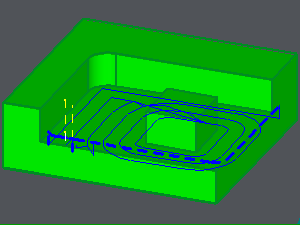

Valeur = 0

Le déplacement est effectué en avance avec la valeur maximale disponible.
Le code généré est G1 Fmax.

0 < Valeur < 1
Exemple : Valeur = 0.7

Certains déplacements sont effectués en avance avec la valeur maximale disponible.
Les déplacements les plus longs sont effectués en rapide.

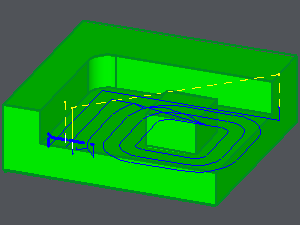

Valeur = 1

Les déplacements sont tous effectués en rapide.

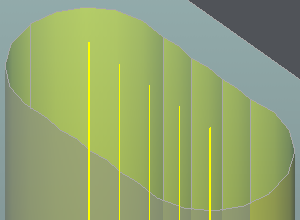

Cycle : Tréflage poche, Tréflage contour

Définition pour Tréflage poche, Tréflage contour

Gestion des déplacements rapides entre les passes XY et définition des valeurs d'avance. Les valeurs d'avance qui seront prises sont définies dans la page 'Technologie'. La valeur Fmax est définie dans le fichier machine. Elle peut être définie dans l'onglet 'Général'.

Dans la stratégie, il y a trois options :

Rapide

Il n'y a pas de trajet affiché sur l'écran GO2cam.

G00 est programmé à chaque déplacement entre 2 passes.

G1 Fmax

Le trajet affiché est transparent.

G01 est programmé pour chaque déplacement entre 2 passes.

Le Fmax défini dans le fichier machine est F1000.

Avance G1

Le trajet affiché est plein.

G01 est programmé pour chaque déplacement entre deux passes.

Les valeurs d'avance sont lues dans la page 'Technologie' du cycle.

Utiliser les avances retour (en Z) et retrait (en XY) de retrait, dans notre exemple respectivement F300 et F200.

Utiliser aussi l'avance générale pour chaque déplacement G1 (ici F255). Pour cela, mettre les avances de retour et de retrait à 0.
