Cycle : Contournage, Finish Contour, Cutting
Ces paramètres sont communs à tous les cycles listés ci dessus.
Passe en Z (Ap)
C'est l'incrément en Z entre chaque passe. Il correspond à l'usinage de la profondeur totale. Si la profondeur incrémentale est supérieure à la profondeur de passe maxi de l'outil, un message d'avertissement apparaît.
Trajet en continu
Choisir si l'on veut programmer la plongée en mode continu ou non. Cette commande permet de faire la plongée pendant le suivi de profil ou non.
|
|
|
|
Passe finale à Z constant

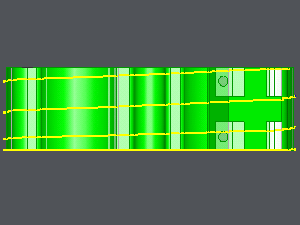

Définition d'un trajet de contournage avec un trajet hélicoïdal.
L'angle de pente est lié à l'incrément en Z : l'outil descend avec une valeur d'incrément en Z pour chaque tour effectué.
Il est aussi possible d'ajouter une ou deux passes de finition sans mouvement en Z à la fin de l'usinage.
The parameter 'Final Pass at constant Z' is available in the following options:
|
Non |
|
Une |
|
Deux |
Prendre en compte :
-
Le paramètre ne définit pas de surlongueurs sur le trajet.
-
Il n'utilise pas de macro d'approche sur le trajet.
-
Le profil usiné doit être fermé.

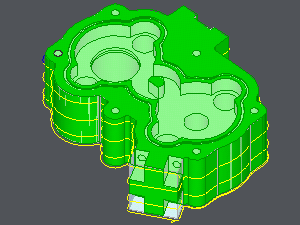

Une passe finale est effectuée sur cet exemple.
|
|
Les paramètres ci dessous sont spécifiques soit au Contournage, soit au Contour Finition.
Première passe à Z constant (pour Contournage)
En utilisant ce paramètre, il est possible de choisir d'ajouter une première passe à Z constant ou non.
Pas constant en Z (pour Contour Finition)
|
Oui : GO2cam recalcule le pas en Z, de telle sorte que les différentes passes auront la même valeur en Z. Si l'altitude de l'île ou l'altitude du fond ne correspondent pas à la valeur en Z, ces surfaces ne seront pas usinées. Il restera une surépaisseur en Z sur ces surfaces. |
|
Non : GO2cam recalcule le pas en Z, de telle sorte que toutes les surfaces seront usinées. |
