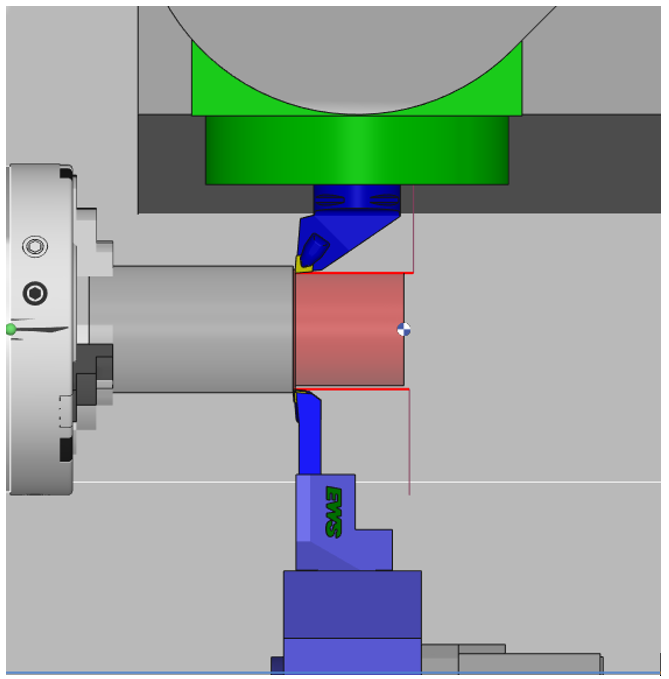

Opération d'ébauche programmée avec 2 outils montés sur 2 tourelles (ou broches) et synchronisés par différents modes possibles. Les parcours outils peuvent être extérieurs, intérieurs ou en balayage.

Ce cycle d'usinage n'est disponible qu'avec le module optionnel MTE .

Les simulations standards (Dynamique et Trajet outil) ne montreront pas la réalité de la coupe, des synchronisations et d'un éventuel second outil. Il faut toujours simuler les opérations synchronisées avec la simulation de contrôle MTE.

Points Clés

Pour les machines à tourner avec double tourelle, les machines multi-tâches ainsi que les machines à décolleter, les opérations synchronisées ouvrent de nouvelles possibilités en permettant aux utilisateurs de programmer des opérations de tournage simultanées en utilisant les outils des côtés opposés.

  • plusieurs stratégies de synchronisation sont possibles : Mode Suivi, Mode Pincé ou Alterné, avec définition d'un délai en longueur ou en temps.

  • par défaut, le même outil est utilisé pour les deux côtés, mais vous pouvez aussi utiliser 2 outils différents !

  • tous les paramètres de l'opération d'ébauche standard sont aussi disponibles.

Vous pouvez regarder une vidéo expliquant l'application des cycles synchronisés synchronisés.

À 2.20 dans la vidéo, visualisez la définition de deux outils différents pour le cycle. Ceci s'applique lors de l'utilisation d'un seul outil chargé deux fois, activé par la fonction 'Ajouter un outil opposé différent', accessible par un clic droit sur l'outil dans l'arbre d'usinage.

Dans MTE, si vous faites un montage automatique, ces 2 outils seront automatiquement montés sur les tourelles opposées.

Plus de détails peuvent être trouvés dans la FAQ suivante en cliquant sur le lien ici.

Paramètres de Stratégie

Zone de dialogue

Paramètres

Trajet

Type de cycle

Numéro de cadran

Type décalage

Trajet

Raccord cercle

Coef R max

Synchronisation

Mode synchronisation

Synchronisation

Longueur de retard

Tempo de retard

Stratégie d'usinage

Type de dégagement

Passes

Retrait

Profondeur passe

Sous poches

Profondeur dernière passe

Largeur mini usinée

Angle des passes

Surépaisseur locale

Surépaisseur XY

Ebavurage

Surépaisseur Z

Usiner les cavités

Brise copeaux

Longueur de coupe

Engagement

Temporisation

Distance de retrait

Unité de la tempo

Paramètres de mouvement

Zone de dialogue

Paramètres

Caractéristiques d'approche et de retour

Distance de sécurité en Z

Distance de sécurité en X

Surlongueur sortie

Surlongueur linéaire de sortie

Dépassement

Distance de sécurité sous poche

Point de retour

Surlongueur entrée

Angle de recul

Surlongueur linéaire d'entrée

Distance de recul

Distance de sécurité Z pour sous poche

Distance de sécurité X pour sous poche

Balayage

Limitation à l'axe

Dépassement de l'axe

Paramètres de technologie

Zone de dialogue

Paramètres

Conditions de coupe

Qualité

Vitesse de coupe

Vitesse rotation

Numéro de gamme

Avance en Z

Unité avance

Avance en X

Sens de rotation

Avance prise passe

Vitesse rotation maxi

Numérotation outil

Numéro outil

Numéro spécifique

Numéro correcteur rayon

N° correcteur longueur 2

Numéro d'arrosage

Numérotation outil opposé

Numéro outil

Numéro spécifique

Numéro correcteur rayon

N° correcteur longueur 2

Numéro d'arrosage

Champs utilisateurs

Commentaire

Moyen de contrôle

Set d'usinage

Paramètres d'options

Zone de dialogue

Paramètres

Gestion des collisions

Gestion collision brut

Offset XY

Zone de sécurité

Offset Z

Ds en Z sur rapide

Ds en X sur rapide

Calcul des courbes

Tolérance courbe

Décomposition courbe en

Options

Angle de détalonnage attaque

Angle de détalonnage

Facteur prise correction

Coeff de réduction d'avance

Hauteur de lissage
