Cycle: Ebauche, TurnyuGO, Ebauche //, Ebauche synchro, Finition, Finition B continu, Finition synchro, Finition forme, Défonçage direct, Défonçage par niveau, Défonçage en ZigZag, Défonçage type W, Défonçage type joint, Finition gorge
Définition
Ces fonctions vous permettent de définir des surlongueurs spécifiques sur le trajet d'outil
Surlongueur d'entrée ( A )
Elle prolonge (valeur positive) ou raccourcit (valeur négative) le premier élément du profil.
La surlongueur est linéaire lorsque le premier élément du profil est un segment, circulaire lorsqu'il s'agit d'un arc.
Surlongueur de sortie
Elle prolonge (valeur positive) ou raccourcit (valeur négative) le dernier élément du profil.
La surlongueur est linéaire lorsque le dernier élément du profil est un segment, circulaire lorsqu'il s'agit d'un arc.
Surlongueur linéaire d'entrée ( B )
C'est une distance de départ, toujours linéaire et tangente au premier élément du profil.
Surlongueur linéaire de sortie
C'est une distance de fin, toujours linéaire et tangente au dernier élément du profil.
Vous pouvez ajouter des surlongueurs (4ème exemple), la surlongueur d'entrée ou de sortie a la priorité sur la surlongueur linéaire de départ ou de fin.
Les exemples suivants traitent de la surlongueur d'entrée et de la surlongueur linéaire d'entrée,
le principe est le même pour les surlongueurs de sortie.

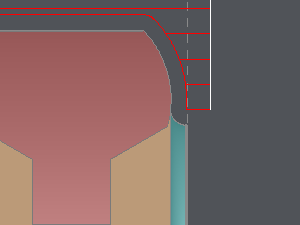

Sans aucune surlongueur
|

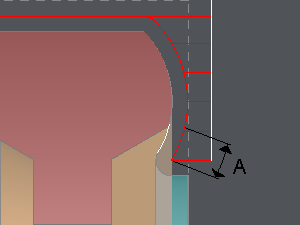

A : surlongueur d'entrée : sur élément circulaire |

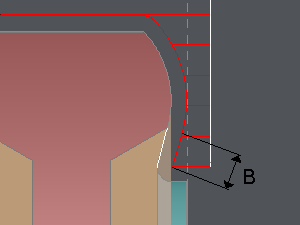

B : surlongueur linéaire d'entrée (tangente sur élément circulaire) |
|
|

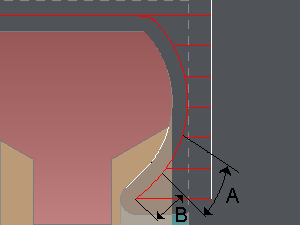

avec A : surlongueur d'entrée et B : surlongueur linéaire d'entrée (si l'outil peut le faire).

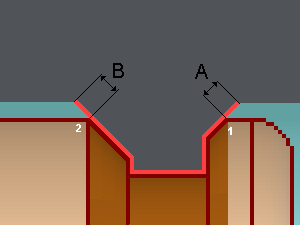

Exemple pour tous les Défonçage cycles.
Surlongueur linéaire d'entrée (A)
C'est une distance de départ, toujours linéaire et tangente au premier élément du profil et limitée par le brut.
Surlongueur linéaire de sortie (B)
C'est une distance de fin, toujours linéaire et tangente au dernier élément du profil et limitée par le brut.
