Définition

Ces commandes permettent de définir les distances d'engagement et de dégagement mais aussi la longueur et une distance de chanfrein de fin pour les filetages borgnes.

Distance d'engagement (A)

Surlongueur d'engagement. En général cette valeur est le pas multiplié par 3.

Distance de dégagement (B)

Surlongueur de dégagement. Elle peut être positive ou négative. En général cette valeur est le pas multiplié par 3.

Longueur du filet (C)

• Si ce paramètre est égal à 0, le trajet de filetage est fait sur tout le dernier élément du profil.

• Si ce paramètre est différent de 0, le trajet de filetage est fait avec cette valeur. La longueur est toujours donnée sur l'axe Z (même pour des filetages coniques).

Distance de chanfrein de fin (D)

C'est la distance de chanfrein de fin pour les filetages borgnes.

Les 2 exemples suivants vous montrent les utilisations des différents paramètres.

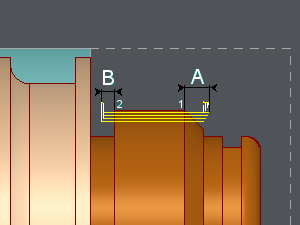

La distance de dégagement (B) est utilisée dans le cas d'un filetage fait sur tout le long du profil sélectionné ( 1 à 2 ).

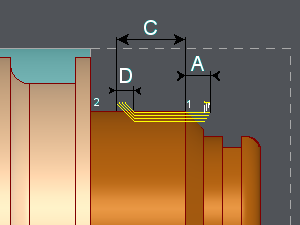

La longueur du filet (C) et la distance de chanfrein de fin (D) sont utilisées pour les filetages borgnes (profil de 1 à 2 ).
