Définition

Ces commandes permettent de définir les rayons et ouvertures d'engagement et de dégagement sur le trajet d'outil.

Rayon d'attaque (A)

Il permet de définir l'approche tangentielle de l'outil sur le profil. Cette valeur doit être supérieure au rayon de l'outil.

Ouverture rayon d'attaque (B)

Il permet de diminuer ou d'augmenter le rayon d'engagement.

Rayon de sortie (C)

Il permet de définir le dégagement tangentiel de l'outil par rapport au profil. Cette valeur doit être supérieure au rayon de l'outil.

Ouverture rayon de sortie (D)

Il permet de diminuer ou d'augmenter le rayon de dégagement.

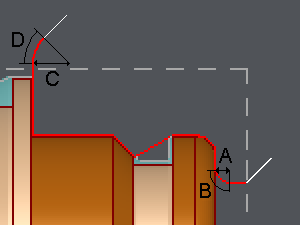

A. Rayon d'attaque (=5mm)
B. Ouverture rayon d'attaque (=90°)
C. Rayon de sortie (=10mm)
D. Ouverture rayon de sortie (=45°)
