Cycle: Ebauche, turnyuGO, Ebauche //, Ebauche synchro, Finition, Finition Ø/face, Finition B continu, Finition synchro, Défonçage par niveau, Zig Zag, type W, Finition gorge, Ebauche de vis, Finition de vis
Définition
Cette commande permet de définir les angles de sécurité pour éviter le contact de la plaquette.
La position de la plaquette est définie dans la page outil par 2 angles :
-
Angle de l'arête de coupe de la plaquette
-
Angle de pointe de plaquette (Angle de bec)
The angles clearances are defined according to these tool angles:
-
Angle d'attaque (A)
Angle de sécurité défini pour éviter le contact avant de la plaquette. Il est relatif à l'angle de la plaquette ( 1 ).
-
Angle de dégagement (B)
Angle de sécurité défini pour éviter le contact arrière de la plaquette. Il prend en compte les angles de position de la plaquette 1 et 2 .
|

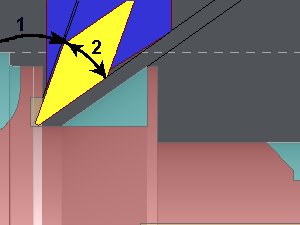

Sans angles d'attaque et de dégagement |

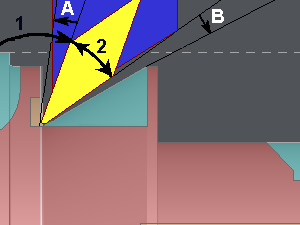

Avec angles d'attaque et de dégagement |
|
|
Ces 2 paramètres sont très importants pour la durée de vie de l'outil et l'évitement des collisions. Les angles d'attaque et de dégagement sont déterminés en fonction de la position de la plaquette. Les valeurs sont données en degrés (°).
