Cycle: Ebauche, Ebauche synchro

Définition

Cette commande gère le dégagement de l'outil à chaque passe.

Le menu déroulant propose :

  • Profil: l'outil remonte sur le flanc à chaque passe (en avance de travail).

  • Dégagement: l'outil se dégage à 45° à chaque passe (en rapide). Il n'est pas possible en trajet PIECE.

  • Mixte: les options profil et direct sont combinées en fonction de l'outil utilisé. L'angle pris en compte est l'angle de coupe de l'outil (angle kappa) + l'angle de dépouille avant défini dans les options du cycle. Le but est de protéger l'arête de la plaquette.

  • Profil et dégagement: l'outil remonte sur le flanc à chaque passe et se dégage à 45 degrés. Il n'est pas possible en trajet PIECE.

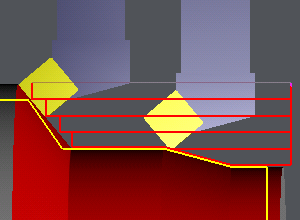

Dans cet exemple, l'angle outil est de 50°, l'angle de dépouille avant est de 2°.

Mixte est l'option choisie : la première pente peut être réalisée, la seconde dont l'angle est de 55° ne peut être suivie par l'outil, des dégagements directs sont effectués.
