Cycle : Défonçage direct, Par niveau, Zig Zag, En escargot, Type joint, Centrage, Perçage, Perçage alésage, Taraudage, Filetage filière, Tronçonnage, Piquage, Chanfreinage, Moletage

Définition

Possibilité de programmer une temporisation pendant le trajet d'outil, selon plusieurs paramètres :

  • Profondeur de la tempo

  • Unité de la tempo

  • Temporisation

  • Tempo finale

Réglage

  • Choisir d'abord l'unité de la tempo : elle peut être exprimée soit en secondes, soit en révolution.

  • Ensuite vous pouvez définir la Profondeur de la tempo , qui est la distance entre deux temporisations.

  • Temporisation est la valeur en secondes ou révolution, le code est souvent G04 avec une lettre (X ou U pour Fanuc, F pour Num par exemple).

  • Tempo finale permet de définir une valeur différente à la fin, pour faire une meilleure finition à la dernière passe.

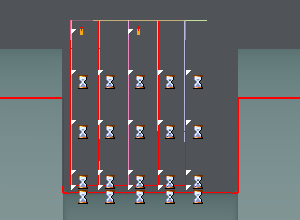

Les temporisations définies s'affichent à l'écran avec le symbole sablier comme montré sur l'image ci dessous.

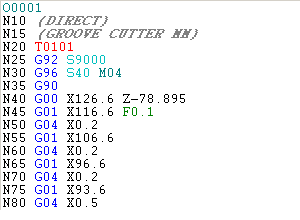

Dans cet exemple :

  • Profondeur de la tempo = 5mm (au diamètre, x = 126.6, x = 116.6, x = 96.6)

  • Unité de la tempo est en secondes

  • Temporisation = 0.2s

  • Tempo finale = 0.5s

Cas particulier pour les opérations de défonçage direct, par niveau et en escargot.

La temporisation définie en stratégie n'est pas appliquée sur tout le trajet d'outil pour ces trois opérations. D'une certaine manière, on peut considérer que les passes d'ébauche sont décomposées en deux trajets :

  • Passes d'ébauche : les plongées verticales sont faites par l'outil et là la temporisation peut être appliquée.

  • Passe de pré finition : l'outil réalise un trajet sur le profil après chaque plongée d'ébauche. Cette passe est déclenchée par le paramètre ' Usinage de profil ’.
