Cycles : Tronçonnage, Piquage

Définition

T es commandes servent à définir les points de pilotage et le calcul du trajet outil.

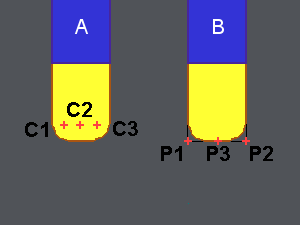

Selon la façon dont l'outil est "mesuré", il y a 2 possibilités de piloter l'outil :

  • Centre outil ( A ): GO2cam calcule le trajet outil décalé du rayon outil.

  • Point P ( B ) : le point P correspond au point "mesuré" en X et en Z.

Le menu déroulant propose 5 possibilités, les trois premières correspondent à un pilotage centre outil, les trois dernières correspondent à un pilotage Point P :

  • Droite ( C3 ) : trajet centre outil à droite.

  • Centre ( C2 ) : trajet centre outil au centre outil.

  • Gauche ( C1 ) : trajet centre outil à gauche.

  • Droite vers Point P ( P2 ) : trajet Point P à droite.

  • Gauche vers Point P ( P1 ) : trajet Point P à gauche.

  • Centre vers Point P ( P3 ) : trajet Point P au centre.
