Cette option est utilisée dans plusieurs cycles d'usinage, avec des objectifs et des comportements différents.
Veuillez utiliser le arbre sur le côté droit de l'écran.
Cycle : Défonçage direct, Défonçage par niveau Z / Zig Zag Grooving, Wtype Grooving
Définition pour Défonçage direct, Défonçage par niveau Z & Défonçage en escargot
|

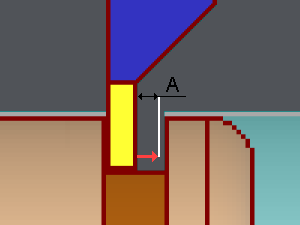

La distance de retrait (
Un
) permet de retirer latéralement l'outil avant son retour rapide (à chaque plongée).
|
|
Définition pour Défonçage en Zig Zag
Possibilité de définir une distance de retrait entre deux passes en défonçage en Zig Zag.
La distance de retrait is done before the vertical plunge. The value must be small (around 0.1)
Cette option permet de récupérer la flexion de l'outil après une passe horizontale et par conséquent d'éviter de casser la plaquette dans les matériaux durs. Ceci est spécialement dédié aux outils ISCAR.
|
Pas de distance de retrait (valeur = 0) |

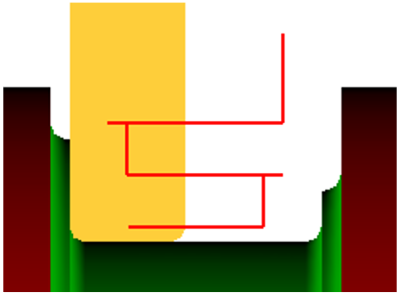

Distance de retrait = 1 mm (grosse valeur pour visualisation) |
|
|
Cycle : Défonçage en ZigZag
Distance de retrait en fin
Un paramètre de stratégie est maintenant disponible, appelé Distance de retrait en fin. Il permet un retrait rapide à 45 degrés par rapport à la paroi du brut. Une valeur doit être ajoutée par l'utilisateur. le trajet d'outil tracé suivra cette distance.
|
|
